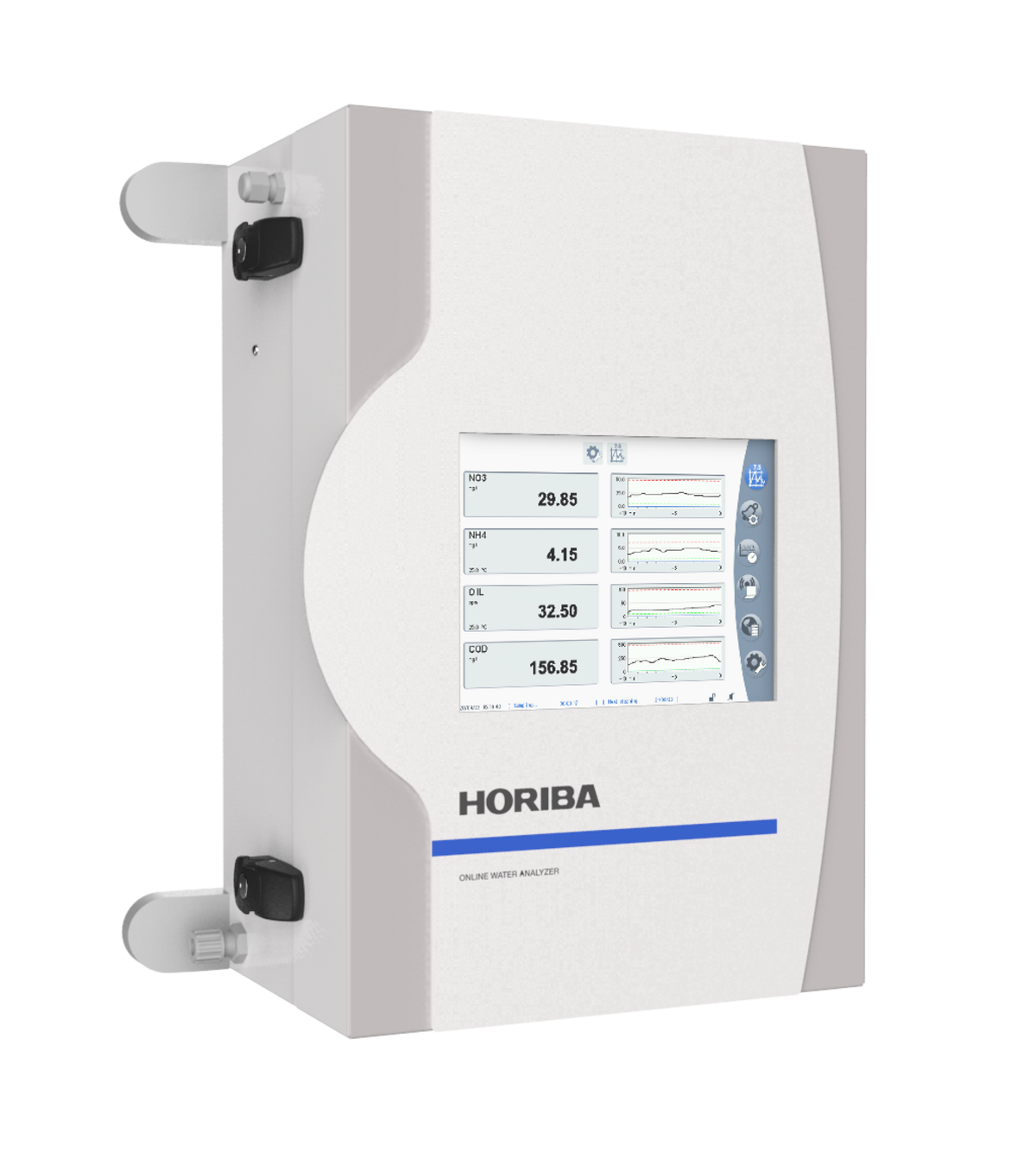

Analizador Multiparámetros de calidad de agua hasta 16 parametros modelo UV500

El UV500 IMO es un analizador multiparamétrico de agua en línea diseñado para el monitoreo de aguas de lavado de sistemas de limpieza de gases de escape (EGCS/Scrubbers) en aplicaciones marítimas. El equipo cumple con los requisitos de la normativa MEPC 340(77) para el control de calidad del agua de descarga de sistemas de depuración de gases de combustión.

Características principales

• Monitoreo continuo de agua de lavado de scrubbers.
• Cumplimiento con MEPC 340(77).
• Limpieza automática con solución de ácido sulfúrico al 5%.
• Cero automático.
• Bajo mantenimiento.
• Capacidad de monitoreo de entrada y salida del sistema EGCS con una sola unidad.
• Arquitectura modular con hasta 12 posiciones disponibles para módulos opcionales.
• Capacidad de almacenamiento interno de mediciones.

Parámetros medidos

PAH (Hidrocarburos Aromáticos Policíclicos)

• Tecnología:
  • Fluorescencia UV.
• Expresado como equivalente de fenantreno (Pheeq).

Turbidez

• Tecnología:
  • Nefelometría.

pH

• Tecnología:
  • Potenciométrica.

Temperatura

• Sensor:
  • PT100.

Especificaciones generales

Caudal de muestra

• Recomendado:
  • 0 a 5 L/min.

Presión de muestra

• 0 a 4 bar.
• 0 a 1 bar utilizando bomba peristáltica.

Temperatura de muestra

• 0 a 80 °C.

Temperatura de operación

• 0 a 60 °C.

Materiales en contacto con la muestra

• Cuarzo.
• PP.
• PE.
• FPM (Viton).
• PMMA.
• Pharmed.
• PVC.

Intervalo de medición

• Continuo o periódico.
• Ajustable entre:
  • 1 minuto y 720 minutos.

Memoria

• 5000 registros de medición.
• Hasta 16 canales.
• Registro con fecha y hora.

Consumo químico

• Solución de limpieza al 5% de ácido sulfúrico:
  • Aproximadamente 220 mL/día.

Intervalo de mantenimiento

• Recomendado:
  • Entre 6 meses y 1 año.

Alimentación eléctrica

• 100 a 240 VAC ±10 %.
• 50/60 Hz.
• Consumo máximo:
  • 100 VA.
• Alimentación auxiliar:
  • 24 VDC, 3 A máximo.

Pantalla

• Pantalla táctil TFT color.
• Resolución:
  • 640 × 480 píxeles.
• Retroiluminación LED.

Comunicaciones

Salidas

• RS-232 con protocolo Modbus.
• RS-485 con protocolo Modbus.
• Salidas analógicas 4-20 mA.
• Salidas por relé.

Entradas

• Módulos pH/ORP.
• RS485 para sondas.

Módulos opcionales

PH500

• Medición de pH:
  • 0 a 14.
• ORP:
  • -2000 a +2000 mV.
• Compensación automática mediante RTD Pt100.

OUT4-20-500

• Salida aislada 4-20 mA.
• Carga máxima:
  • 500 Ω.

RELAY500

• Contactos:
  • 2 A / 220 V.
• Máximo:
  • 6 módulos instalables.

LOGIC500

• Dos entradas lógicas aisladas.
• Rango:
  • 0 a 48 VDC.
• Impedancia:

  • 10 kΩ.

Bomba de muestreo

P-500

• Bomba peristáltica para muestras sin presión.
• Integrada en el gabinete.
• Caudal aproximado:
  • 0,6 L/min.
• Operación discontinua para prolongar la vida útil de la manguera.

Parámetros analíticos

PAH

• Rango:
  • 0 a 1000 µg/L PAH (Pheeq).
• Tiempo de medición:
  • <5 segundos.
• Repetibilidad típica:
  • ±30 µg/L.
• Límite de detección:
  • 10 µg/L.
• Exactitud:
  • 2 %.

Turbidez

• Rango:
  • 0 a 100 NTU.
• Tiempo de medición:
  • <5 segundos.
• Repetibilidad:
  • ±0,5 NTU.
• Exactitud:
  • 2 %.

pH

• Rango:
  • 0 a 14.
• Tiempo de medición:
  • <5 segundos.
• Repetibilidad:
  • ±0,1 pH.
• Exactitud:
  • 2 %.

Temperatura

• Rango:
  • 0 a 80 °C.
• Tiempo de medición:
  • <5 segundos.
• Repetibilidad:
  • ±0,1 °C.
• Exactitud:
  • 2 %.

Construcción

• Gabinete de acero inoxidable 316L.
• Recubrimiento epoxi.
• Soporte para montaje mural.

Certificaciones y cumplimiento

• CE.
• EN61010-1.
• EN61326.
• DNV GL.
• Cumplimiento de los lineamientos MEPC 340(77) para monitoreo de agua de descarga de sistemas de limpieza de gases de escape.

Peso

• Aproximadamente 23 kg.

Aplicación típica

El equipo está destinado al monitoreo de agua de lavado en sistemas de depuración de gases de escape marinos, pudiendo instalarse en configuraciones de scrubbers:

• Abiertos (Open Loop).
• Cerrados (Closed Loop).
• Híbridos (Hybrid).
