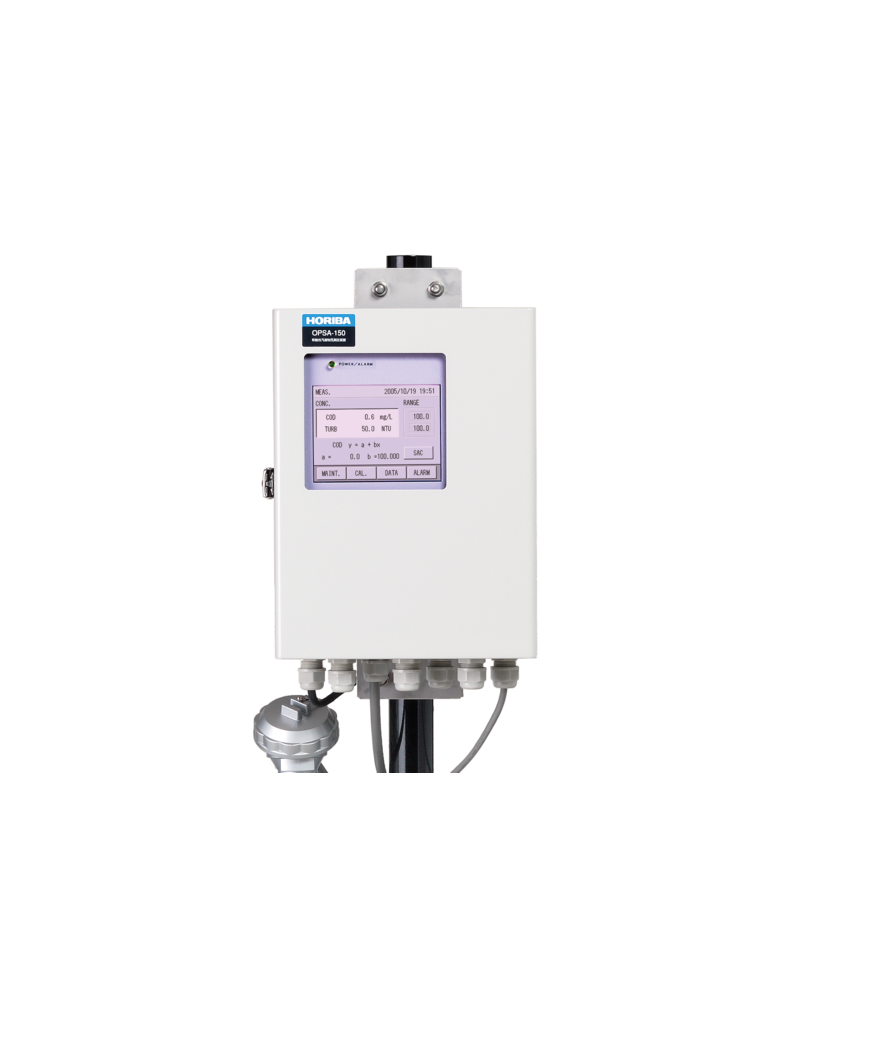

Analizador OPSA Sustancias Organicas en Agua modelo OPSA-150

El OPSA-150 es un monitor continuo de contaminantes orgánicos en agua diseñado para la medición de materia orgánica mediante absorbancia UV/VIS. Se utiliza en monitoreo de descargas, control de calidad de agua en captaciones, seguimiento de procesos industriales y estimación de parámetros correlacionados como DQO y turbidez.

Principio de medición

• Sistema de modulación rotativa de longitud de celda (Rotary Cell Length Modulation).
• Tecnología de doble trayectoria óptica y doble longitud de onda.
• Corrección automática de deriva de cero en cada ciclo de medición.
• Obtención de múltiples lecturas mediante variación de la longitud óptica de la celda.
• Medición directa de absorbancia UV y visible.

Variables medidas

• Absorbancia UV.
• Absorbancia VIS.
• Absorbancia UV-VIS.
• DQO convertida (COD).
• Turbidez convertida (TURB).

Longitudes de onda de medición

• UV: 253,7 nm.
• Visible: 546,1 nm.

Rango de medición

Equivalente a una celda de 10 mm:

• 0 a 0,1 Abs.
• Hasta 0 a 5,0 Abs.

Configuración:

• Ajustable en incrementos de 0,1 Abs.

Resolución

• 0,0001 Abs.
• Configurable a 0,001 Abs.

Prestaciones

Repetibilidad

• ±2 % F.S.
• ±5 % F.S. para escalas entre 2,6 y 5,0 Abs.

Linealidad

• ±2 % F.S.
• ±5 % F.S. para escalas entre 2,6 y 5,0 Abs.

Estabilidad

• ±2 % F.S. en 24 horas.
• ±4 % F.S. en 24 horas para escalas entre 2,6 y 5,0 Abs.

Tiempo de respuesta

• T90 menor a 1 minuto.
• Caudal de muestra de referencia: 5 L/min.

Sistema óptico

Fuente de luz

• Lámpara de mercurio de baja presión.

Detector

• Fotocelda de silicio.

Sistema de limpieza

• Limpieza automática continua mediante limpiadores tipo wiper.
• Eliminación permanente de depósitos sobre la trayectoria óptica.
• Sin diferencias apreciables entre mediciones antes y después de limpieza.

Calibración

• Calibración mediante soluciones patrón.
• Cero y span mediante ampollas de calibración.
• Procedimiento de calibración de una sola operación.

Pantalla e interfaz

• Pantalla LCD monocromática.
• Resolución: 320 × 240 píxeles.
• Retroiluminación incorporada.
• Pantalla táctil.

Visualización de:

• Absorbancia UV.
• Absorbancia VIS.
• Absorbancia UV-VIS.
• Coeficiente SAC.
• DQO convertida.
• Turbidez convertida.

Memoria de datos

• Almacenamiento interno de variables medidas.
• Transferencia de datos mediante tarjeta Compact Flash.

Intervalos de almacenamiento

• 1 minuto.
• 1 hora.

Capacidad

• 10 días de almacenamiento a intervalos de 1 minuto.
• 1 año de almacenamiento a intervalos de 1 hora.

Condiciones de muestra

• Temperatura:
  • 2 a 40 °C.
• Caudal:
  • 2 a 20 L/min.

Condiciones ambientales

• Temperatura ambiente:
  • 0 a 40 °C.
• Humedad relativa:
  • Hasta 85 %.

Salidas analógicas

Cantidad:

• 3 salidas estándar.

Configuración seleccionable entre:

• Absorbancia UV.
• Absorbancia VIS.
• Absorbancia UV-VIS.
• DQO convertida.
• Turbidez convertida.

Especificaciones:

• 4-20 mA DC.
• 0-16 mA DC.
• Salidas aisladas.
• Carga máxima:
  • 600 Ω.

Salidas de alarma y estado

Cantidad:

• 6 salidas estándar.

Alarmas configurables:

• Falla de alimentación.
• Mantenimiento.
• Alarma general.
• Límite alto de DQO.
• Límite de turbidez.
• Error de fuente luminosa.
• Falla de muestra.
• Error de motor de limpieza.
• Error del analizador.

Características:

• Contactos secos tipo NO.
• 125 VAC, 0,3 A.
• 30 VDC, 1 A.

Entradas digitales

Cantidad:

• 2 entradas estándar.

Funciones:

• Detección de falla de muestra.
• Corrección de tiempo.

Características:

• Contacto libre de tensión.
• Compatible con colector abierto.
• Resistencia ON máxima:
  • 100 Ω.
• Tensión de circuito abierto:
  • 5,5 VDC.
• Corriente de cortocircuito:
  • 10 mA.

Comunicación

• RS-232C.
• Velocidad:
  • 19.200 bps.

Conexiones de proceso

Entrada de muestra

• Rp 1/2.

Salidas

• Overflow 1:
  • 13A.
• Overflow 2:
  • 20A.
• Drenaje:
  • 50A y Rc 1/2.
• Bypass:
  • Rc 1/2.

Materiales en contacto con la muestra

• Acero inoxidable.
• PVC.
• PP.
• CR.
• SiO₂.

Alimentación eléctrica

• 100 a 230 VAC ±10 %.
• 50/60 Hz.

Consumo

• 45 VA máximo (100-120 VAC).
• 60 VA máximo (200-230 VAC).

Peso

Unidad de operación

• Aproximadamente 5,0 kg.

Unidad analítica

• Aproximadamente 5,6 kg.

Dimensiones

Unidad de operación

• 240 × 104 × 320 mm.

Unidad analítica

• 200 × 180 × 403 mm.

Instalación

• Diseñado para instalación exterior.
• Requiere superficie estable y libre de vibraciones.
• Ambiente sin polvo, niebla o gases corrosivos.
• Operación a presión atmosférica.
• Sin exposición directa al sol.
• Área con buena ventilación.
• Altitud máxima de instalación:
  • 2000 m sobre el nivel del mar.
