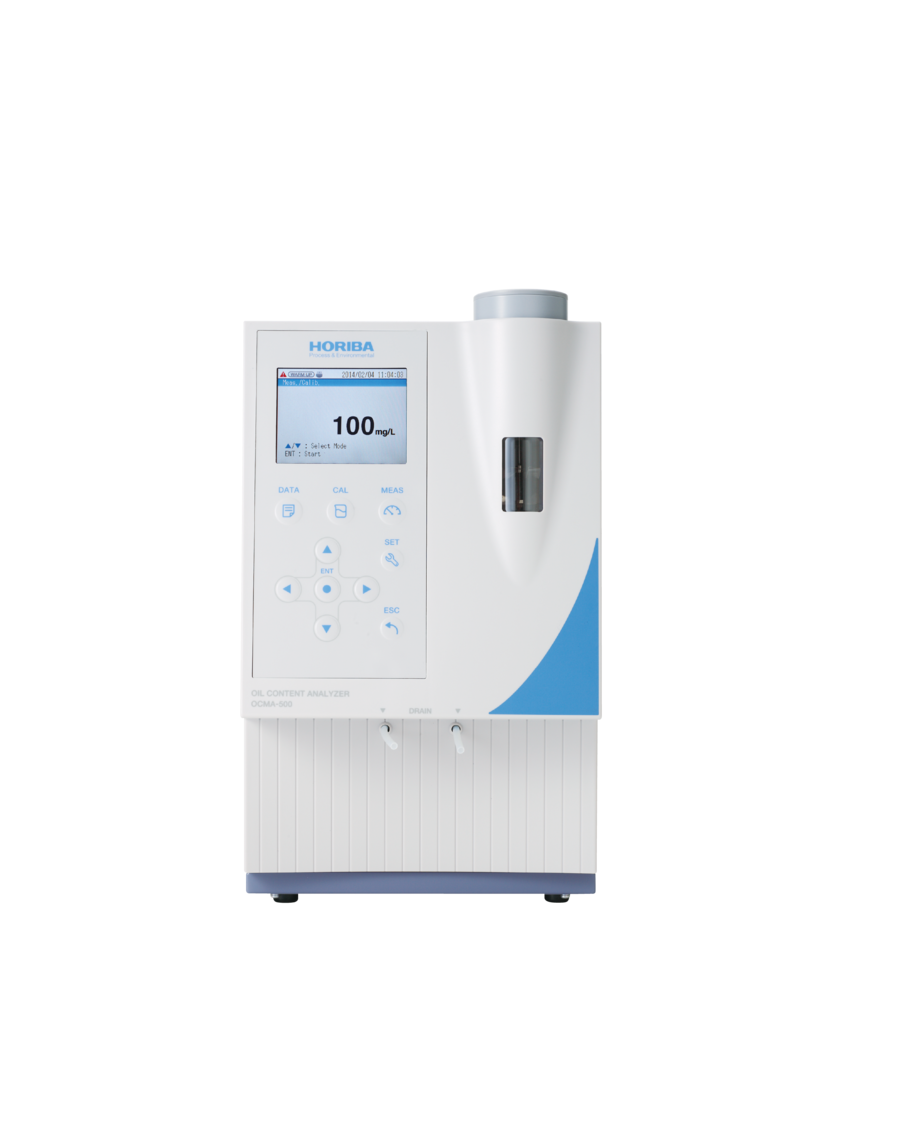

Analizador Oil in Water modelo OCMA-500

La serie OCMA-500/550 está diseñada para la determinación de contenido de aceite mediante extracción con solvente y análisis infrarrojo no dispersivo (NDIR). Los equipos están orientados al monitoreo de aguas residuales, aguas de descarga, agua de sentina, agua de lastre, aguas ambientales y evaluación de aceites residuales sobre superficies, componentes y sólidos.

Principio de medición

• Método de extracción con solvente seguido de análisis infrarrojo no dispersivo (NDIR).
• Determina sustancias extraídas al solvente con absorción infrarroja en la región aproximada de 3,4 a 3,5 μm.
• Solvente de extracción: S-316.
• Relación de extracción: 2:1 (muestra : solvente).

OCMA-500

Diseñado para medición de aceite en:

• Efluentes industriales.
• Aguas residuales.
• Aguas ambientales.
• Agua de lastre.
• Agua de sentina.
• Descargas de refinerías.
• Estaciones de servicio.
• Talleres de vehículos.

Características

• Extractor incorporado.
• Operación automática desde extracción hasta drenaje.
• Tanque de extracción iluminado con LED.
• Modos de medición automático y manual.
• Reducción del consumo de solvente respecto a modelos anteriores.
• Cambio automático o manual del ciclo de medición.

OCMA-550

Diseñado para medición de:

• Aceite residual sobre piezas y componentes.
• Aceite en alimentos.
• Aceite adherido a sólidos.
• Suelos contaminados.
• Tuberías de refrigeración y aire acondicionado.
• Aplicaciones de control de calidad.

Características

• Medición de extractos preparados externamente.
• Celda desmontable con una sola mano.
• Función temporizador para lectura programada.
• Diseño compacto para manejo rápido de muestras.

Prestaciones generales

Rango de medición

• 0 a 200 mg/L.

Resolución

• 0,1 mg/L entre 0 y 99,9 mg/L.
• 1 mg/L entre 100 y 200 mg/L.

Tiempo de medición

• Aproximadamente 3 minutos, dependiendo de la muestra.

Repetibilidad

OCMA-500

• 0 a 9,9 mg/L: ±0,2 mg/L ±1 dígito.
• 10,0 a 99,9 mg/L: ±2,0 mg/L ±1 dígito.
• 100 a 200 mg/L: ±4 mg/L ±1 dígito.

OCMA-550

• 0 a 9,9 mg/L: ±0,4 mg/L ±1 dígito.
• 10,0 a 99,9 mg/L: ±2,0 mg/L ±1 dígito.
• 100 a 200 mg/L: ±4 mg/L ±1 dígito.

Muestreo y extracción

OCMA-500

• Muestra de agua: 16 mL.
• Solvente: 8 mL.
• Extracción automática mediante extractor incorporado.
• Cantidad típica de solvente: 8 mL.

OCMA-550

• Extracto preparado externamente.
• Volumen típico aproximado: 6,5 mL.

Pantalla e interfaz

• Pantalla LCD gráfica color.
• Tamaño: 3,5 pulgadas.
• Resolución: 320 × 240 píxeles.
• Retroiluminación incorporada.

Idiomas disponibles

• Japonés.
• Inglés.
• Ruso.

Funciones

OCMA-500

• Medición automática.
• Medición manual.
• Memoria histórica para 300 registros.
• Diagnóstico interno.
• Visualización de valor estabilizado.
• Función reloj.
• Conversión de unidades.
• Iluminación LED del tanque de extracción.
• Exportación de datos a memoria USB.

OCMA-550

• Memoria histórica para 300 registros.
• Diagnóstico interno.
• Visualización de valor estabilizado.
• Función reloj.
• Conversión de unidades.
• Exportación de datos a memoria USB.

Unidades de visualización

Seleccionables según aplicación:

• mg/L.
• mg/kg.
• mg/g.
• mg/PC.

Calibración

• Calibración de cero.
• Calibración span.
• Selección independiente de ambos procedimientos.

Celda de medición

• Longitud óptica: 20 mm.
• Material: cuarzo.

Condiciones de operación

Temperatura ambiente

• 0 a 40 °C.
• Sin condensación.

Alimentación eléctrica

• 100 a 240 VAC ±10 %.
• 50/60 Hz.

Consumo

OCMA-500

• 60 VA a 100 VAC.
• 90 VA a 240 VAC.

OCMA-550

• Aproximadamente 60 VA.

Dimensiones

OCMA-500

• Alto: 342 mm.
• Ancho: 200 mm.
• Profundidad: 313 mm.

OCMA-550

• Alto: 195 mm.
• Ancho: 253 mm.
• Profundidad: 293 mm.

Peso

OCMA-500

• Aproximadamente 7 kg.

OCMA-550

• Aproximadamente 5 kg.

Accesorios incluidos

OCMA-500

• Elementos filtrantes.
• Gotero.
• Manual de operación.
• Hojas absorbentes.
• Cable de alimentación.
• Bandeja de líquidos.
• Jeringas de medición.
• Código de calibración.

OCMA-550

• Celda de cuarzo de 20 mm.
• Tapa para celda.
• Gotero.
• Manual de operación.
• Cable de alimentación.
• Jeringa para inyección de muestra.
• Código de calibración.

Opcionales

• Solvente de extracción S-316.
• Recuperador de solvente SR-305.
• Jeringas de medición.
• Elementos de filtración.
• Materiales para mantenimiento del sistema de extracción.
