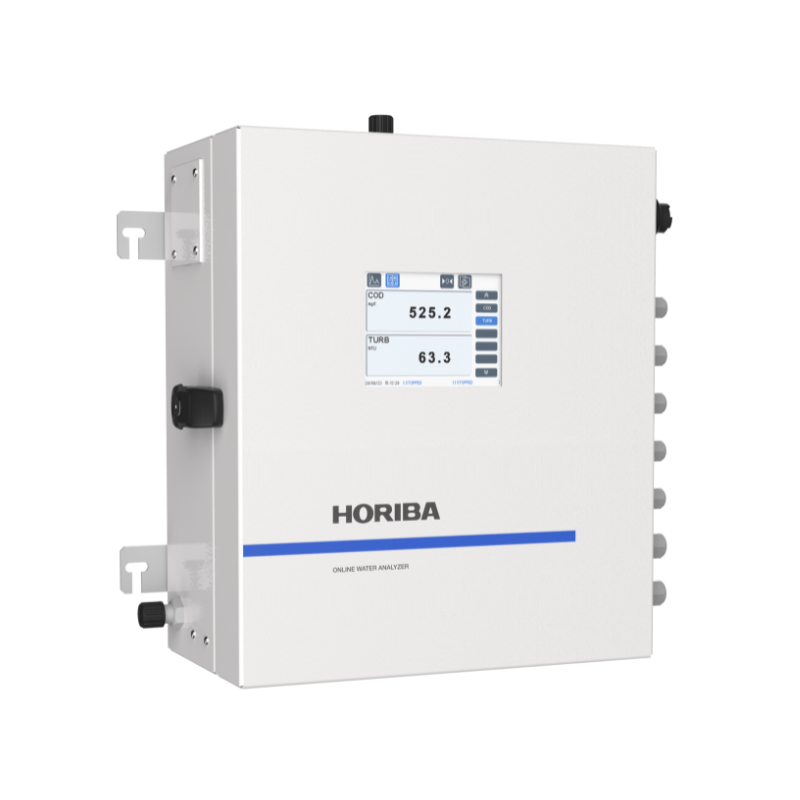

Analizador Multiparámetros de calidad de agua hasta 14 parametros modelo UV300

El UV300 es un analizador multiparamétrico de agua en línea diseñado para monitoreo continuo de calidad de agua. Su arquitectura modular permite integrar hasta 14 parámetros analíticos en un único equipo y realizar análisis de hasta 6 corrientes de muestra mediante multiplexación.

Características principales

• Medición multiparamétrica en línea.
• Hasta 14 parámetros en un mismo equipo.
• Multiplexación de hasta 6 puntos de muestreo.
• Limpieza automática mediante solución de ácido sulfúrico al 5%.
• Cero automático.
• Bajo requerimiento de mantenimiento.
• Hasta 12 posiciones libres para módulos opcionales.
• Almacenamiento interno de datos con fecha y hora.

Especificaciones generales

Condiciones de muestra

• Caudal recomendado:
  • 0 a 5 L/min.
• Presión de muestra:
  • 0 a 4 bar.
  • 0 a 1 bar con bomba peristáltica de muestreo.
• Temperatura de muestra:
  • 0 a 80 °C.

Condiciones de operación

• Temperatura ambiente:
  • 0 a 60 °C.

Materiales en contacto con la muestra

• Cuarzo.
• PP.
• PE.
• FPM (Viton).
• PMMA.
• PVC.

Intervalo de medición

• Continuo o periódico.
• Ajustable entre 1 y 720 minutos.

Memoria

• 5000 registros de medición.
• Hasta 16 canales.
• Almacenamiento con fecha y hora.

Consumo químico

• Solución de limpieza (ácido sulfúrico al 5%):
  • Aproximadamente 220 mL/día.

Intervalo de mantenimiento

• Recomendado entre 6 meses y 1 año, excluyendo reposición de reactivos.

Alimentación eléctrica

• 100 a 240 VAC ±10 %.
• 50/60 Hz.
• Consumo máximo:
  • 60 VA.
• Alimentación auxiliar:
  • 12 VDC, 3 A máximo.

Pantalla

• LCD TFT color.
• Resolución:
  • 320 × 240 píxeles.
• Retroiluminación LED.

Comunicaciones

Salidas

• RS-232 con protocolo Modbus.
• RS-485 con protocolo Modbus (opcional).
• Salidas 4-20 mA (opcionales).
• Relés (opcionales).

Entradas

• Módulos pH/ORP.
• Entradas 4-20 mA.
• RS485 para sondas externas.

Construcción

• Gabinete de acero inoxidable 316L.
• Recubrimiento epoxi.
• Soporte para montaje mural.

Peso

• Entre 20 y 30 kg según configuración.

Normativas

• CE.
• EN61010-1.
• EN61326.

Módulos opcionales

Módulo pH (MPH)

• Rango:
  • 0 a 14 pH.
• Compensación automática mediante RTD Pt100.

Módulo ORP (MORP)

• Rango:
  • -2000 a +2000 mV.
• Compensación mediante RTD Pt100.

Módulo Conductividad (MCOND)

• Rango:
  • 0-100 µS/cm hasta 0-100 mS/cm.
• Compensación mediante RTD Pt100.

Módulos analógicos

Entrada MI4-20

• Entrada aislada 4-20 mA.
• Resistencia de entrada:
  • 100 Ω.

Salida MO4-20

• Salida aislada 4-20 mA.
• Carga máxima:
  • 500 Ω.

Módulo Relay (MRELAY)

• Contactos:
  • 2 A / 220 V.
• Hasta 6 módulos instalables.

Bombas de muestreo

Bomba peristáltica interna

• Para agua sin presión.
• Caudal aproximado:
  • 0,6 L/min.
• Operación intermitente para aumentar vida útil.

Bomba peristáltica externa

• Caudal aproximado:
  • 0,94 L/min.
• Motor brushless de servicio pesado.
• Operación intermitente.

Parámetros ópticos

UV254

• Tecnología:
  • Absorbancia UV.
• Rango estándar:
  • 0-200 Abs/m.
• Rangos opcionales:
  • 0-600 Abs/m.
  • 0-2000 Abs/m.
• Tiempo de respuesta:
  • <5 s.
• Precisión:
  • 2 %.

UV Transmitancia (UVT)

• Longitud de onda:
  • 254 nm.
• Rango:
  • 0-100 %.
• Tiempo de respuesta:
  • <5 s.

Nitrato

• Tecnología:
  • Absorbancia UV.
• Rango:
  • 0-100 mg/L NO₃.
• Tiempo de medición:
  • <5 s.

Color

• Tecnología:
  • Absorbancia UV.
• Rangos:
  • 0-100 Pt-Co.
  • 0-1000 Pt-Co.
• Tiempo de medición:
  • <5 s.

Hidrocarburos aromáticos policíclicos (PAH)

• Tecnología:
  • Fluorescencia UV.
• Rangos:
  • 0-1 mg/L.
  • 0-10 mg/L.
  • 0-100 mg/L.
• Tiempo de medición:
  • <5 s.

Aceite en agua

• Tecnología:
  • Fluorescencia UV.
• Rangos:
  • 0-10 mg/L.
  • 0-100 mg/L.
• Tiempo de medición:
  • <5 s.

Clorofila A

• Tecnología:
  • Fluorescencia UV.
• Rango:
  • 0-100 µg/L.
• Tiempo de medición:
  • <5 s.

Parámetros por correlación UV254

DQO (COD)

• Rangos:
  • 0-100 mg/L.
  • 0-2000 mg/L.
  • 0-20000 mg/L.
• Tiempo:
  • <5 s.
• Precisión:
  • 2 %.

DBO (BOD)

• Rangos:
  • 0-100 mg/L.
  • 0-1000 mg/L.
  • 0-10000 mg/L.
• Tiempo:
  • <5 s.
• Precisión:
  • 2 %.

TOC

• Rangos:
  • 0-100 mg/L.
  • 0-1000 mg/L.
  • 0-10000 mg/L.
• Tiempo:
  • <5 s.
• Precisión:
  • 2 %.

Parámetros colorimétricos

Ortofosfato

• Rangos:
  • 0-2 mg/L P-PO₄.
  • 0-20 mg/L P-PO₄.
• Consumo de reactivo:
  • 0,6 mL por análisis.
• Tiempo:
  • 180 s.

Nitrito

• Rango:
  • 0-5 mg/L NO₂.
• Consumo de reactivo:
  • 0,6 mL.
• Tiempo:
  • 180 s.

Cloro (colorimétrico)

• Rango:
  • 0-5 mg/L Cl₂.
• Consumo:
  • 0,6 mL.
• Tiempo:
  • 120 s.

Aluminio

• Rango:
  • 0-500 ppb Al.
• Consumo:
  • 0,5 mL.
• Tiempo:
  • 120 s.

Hierro

• Rango:
  • 0-2 mg/L Fe.
• Consumo:
  • 0,6 mL.
• Tiempo:
  • 180 s.

Sílice

• Rango:
  • 0-20 mg/L SiO₂.
• Consumo:
  • 1,2 mL.
• Tiempo:
  • 180 s.

Cromo VI

• Rango:
  • 0-2 mg/L.
• Consumo:
  • 0,6 mL.
• Tiempo:
  • 180 s.

Manganeso

• Rangos:
  • 0-2 mg/L.
  • 0-10 mg/L.
• Consumo:
  • 0,6 mL.
• Tiempo:
  • 180 s.

Sondas y sensores externos

pH

• Rango:
  • 0-14.
• Repetibilidad:
  • ±0,1 pH.

ORP

• Rango:
  • ±2000 mV.
• Repetibilidad:
  • ±1 mV.

Oxígeno disuelto

• Rango:
  • 0-25 mg/L O₂.
• Repetibilidad:
  • ±0,01 mg/L.

Conductividad

• Rango:
  • 0-200 mS/cm.
• Repetibilidad:
  • ±1 µS/cm.

Turbidez

• Rangos:
  • 0-10 NTU.
  • 0-100 NTU.
  • 0-1000 NTU.
• Tecnología:
  • Nefelometría.

Turbidez externa

• Rangos:
  • 0-40 NTU.
  • 0-400 NTU.

Sólidos suspendidos totales (TSS)

• Rangos:
  • 0-1500 mg/L.
  • 0-30000 mg/L.

Temperatura

• Rango:
  • 0-80 °C.
• Repetibilidad:
  • ±0,1 °C.
