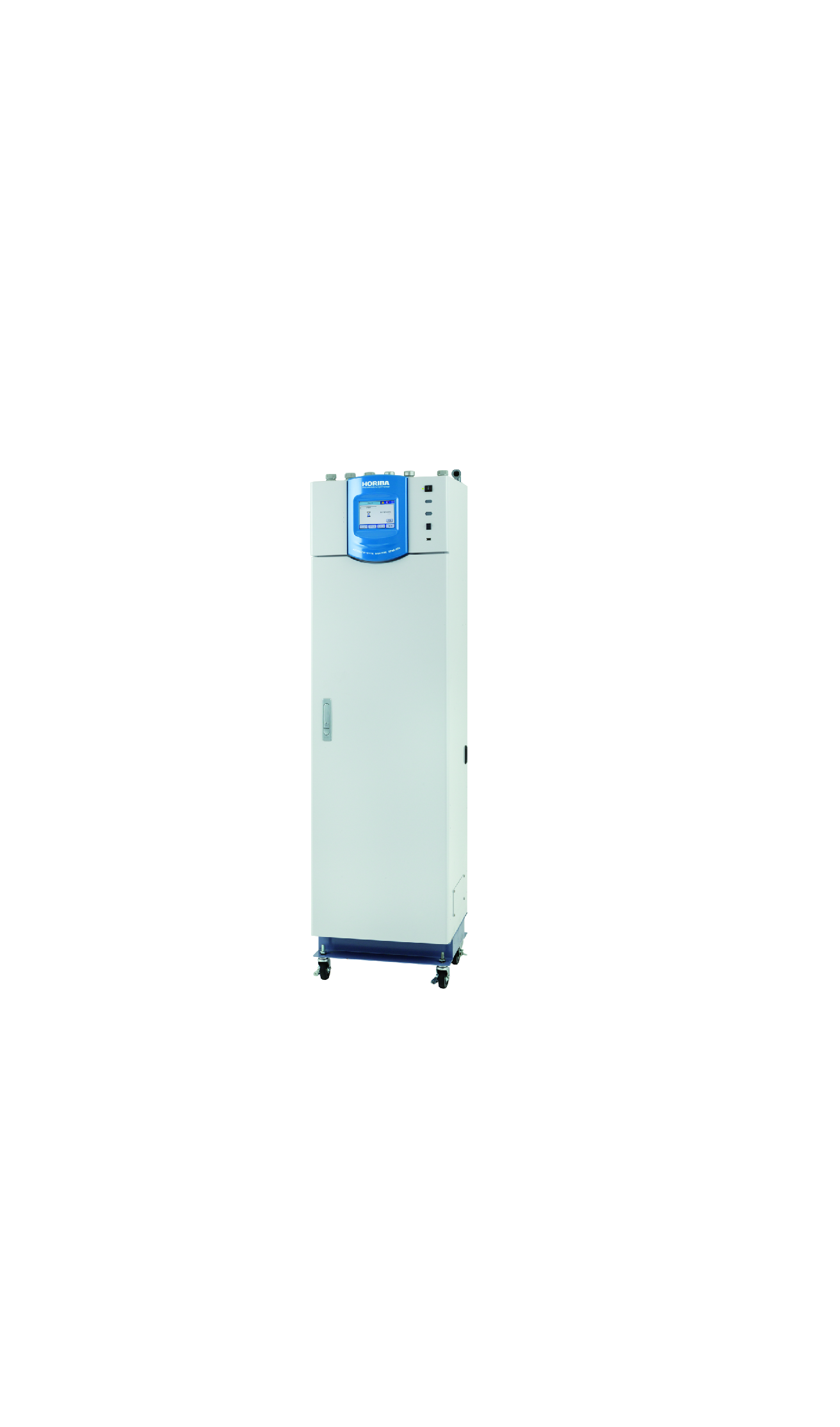

Analizador de Nitrogeno / Fosforo total modelo TPNA-500

El TPNA-500 es un sistema automático para monitoreo continuo de Nitrógeno Total (TN) y Fósforo Total (TP) en agua, diseñado para control de efluentes y cumplimiento normativo. Utiliza oxidación UV y medición espectrofotométrica para determinar ambos parámetros en forma automática.

Características principales

• Medición automática de Nitrógeno Total y Fósforo Total.
• Intervalo de medición configurable de 60 minutos.
• Pantalla táctil color LCD.
• Salida de datos por USB.
• Función integrada de cálculo de carga contaminante.
• Sistema de lavado automático de líneas y celdas.
• Consumo reducido de reactivos (aproximadamente 1/10 respecto de modelos anteriores).
• Reducción del consumo de energía, agua pura y generación de efluentes.
• Posibilidad de integración con monitores UV/COD para monitoreo de tres parámetros.

Principios de medición

Nitrógeno Total (TN)

• Oxidación UV con persulfato de potasio e hidróxido de sodio.
• Calentamiento a 60 °C.
• Medición mediante absorbancia a 220 nm.
• Ajuste automático de cero y compensación de corriente oscura.

Fósforo Total (TP)

• Oxidación UV con persulfato de potasio y ácido sulfúrico.
• Calentamiento a 95 °C.
• Desarrollo de color mediante reactivos de molibdato de amonio, tartrato antimónico de potasio y ácido ascórbico.
• Medición mediante absorbancia a 880 nm.
• Ajuste automático de cero y compensación de corriente oscura.

Rangos de medición

Nitrógeno Total

• 0-2 mgN/L
• 0-5 mgN/L
• 0-10 mgN/L
• 0-20 mgN/L
• 0-50 mgN/L
• 0-100 mgN/L
• 0-200 mgN/L
• 0-500 mgN/L
• 0-1000 mgN/L

Fósforo Total

• 0-0,5 mgP/L
• 0-1 mgP/L
• 0-2 mgP/L
• 0-5 mgP/L
• 0-10 mgP/L
• 0-20 mgP/L
• 0-50 mgP/L
• 0-100 mgP/L
• 0-250 mgP/L

Prestaciones

Repetibilidad

• ±3 % F.S. para:
  • TN ≤ 50 mgN/L.
  • TP ≤ 10 mgP/L.
• ±5 % F.S. para:
  • TN entre 100 y 1000 mgN/L.
  • TP entre 20 y 250 mgP/L.

Configuración de medición

• 1 punto de medición estándar.
• 2 puntos opcionales.
• 1 rango estándar.
• 2 rangos opcionales.

Condiciones de operación

• Temperatura ambiente:
  • 2 a 40 °C.
• Humedad relativa:
  • Hasta 85 % sin condensación.

Condiciones de muestra

• Temperatura:
  • 2 a 40 °C.
• Caudal:
  • 0,5 a 5 L/min con OF-3 u OF-4.
  • 5 a 20 L/min con OF-30 u OF-40.
• Posibilidad de corrección para agua de mar mediante opción específica.
• No debe contener compuestos que interfieran significativamente en la medición, como determinados iones metálicos.

Consumo de agua pura

• Aproximadamente 43 L/mes, dependiendo del rango de medición y de las funciones de limpieza configuradas.

Alimentación eléctrica

• 100 a 240 VAC ±10 %.
• 50/60 Hz.

Consumo eléctrico

• Aproximadamente 250 VA.

Entradas y salidas

Salidas analógicas

Estándar:

• 4-20 mA DC.
• 0-16 mA DC.

Opcionales:

• 0-1 V DC.
• 1-5 V DC.

Variables disponibles:

• Concentración de TN.
• Concentración de TP.
• Carga de TN.
• Carga de TP.
• Caudal.
• Concentración y carga de COD (opcional).

Salidas digitales

• 16 puntos estándar.
• Hasta 22 puntos opcionales.

Capacidad:

• 250 VAC, 3 A.
• 30 VDC, 3 A.

Entradas analógicas

• 4-20 mA estándar.
• 1-5 V opcional.

Entradas digitales

• 9 puntos estándar.
• Hasta 18 puntos opcionales.

Comunicaciones

• RS-485 estándar.
• RS-232C opcional.
• Protocolo Modbus.
• Exportación de datos mediante USB.

Funciones

• Medición automática.
• Calibración automática.
• Limpieza automática.
• Cálculo de carga de TN y TP.
• Registro histórico de datos por más de un año.
• Registro de alarmas.
• Registro de calibraciones.
• Registro de eventos operativos.
• Gestión de múltiples alarmas de proceso y mantenimiento.

Sistema de reactivos

• Dosificación automática mediante unidad de medición específica.
• Capacidad de almacenamiento aproximada de dos meses.
• Alarmas por bajo nivel de reactivos.

Componentes principales

• Unidad de medición de reactivos.
• Celda de reacción y medición.
• Tanque de reactivos.
• Tanque de residuos de 20 litros.
• Impresora integrada con recogida automática.
• Pantalla táctil color.
• Sistema de lavado automático.

Configuraciones disponibles

• Tipo estándar.
• Tipo con producción interna de agua pura.
• Tipo con suministro externo de agua pura.
• Configuración para monitoreo de tres componentes (TN, TP y COD).

Dimensiones y peso

• Ancho: 460 mm
• Profundidad: 385 mm
• Altura: 1600 mm
• Peso aproximado: 90 kg

Aplicaciones

• Monitoreo de efluentes industriales.
• Control de descarga de aguas residuales.
• Monitoreo ambiental.
• Control de cumplimiento de límites de nitrógeno y fósforo.
• Integración en sistemas automáticos de monitoreo de calidad de agua.
