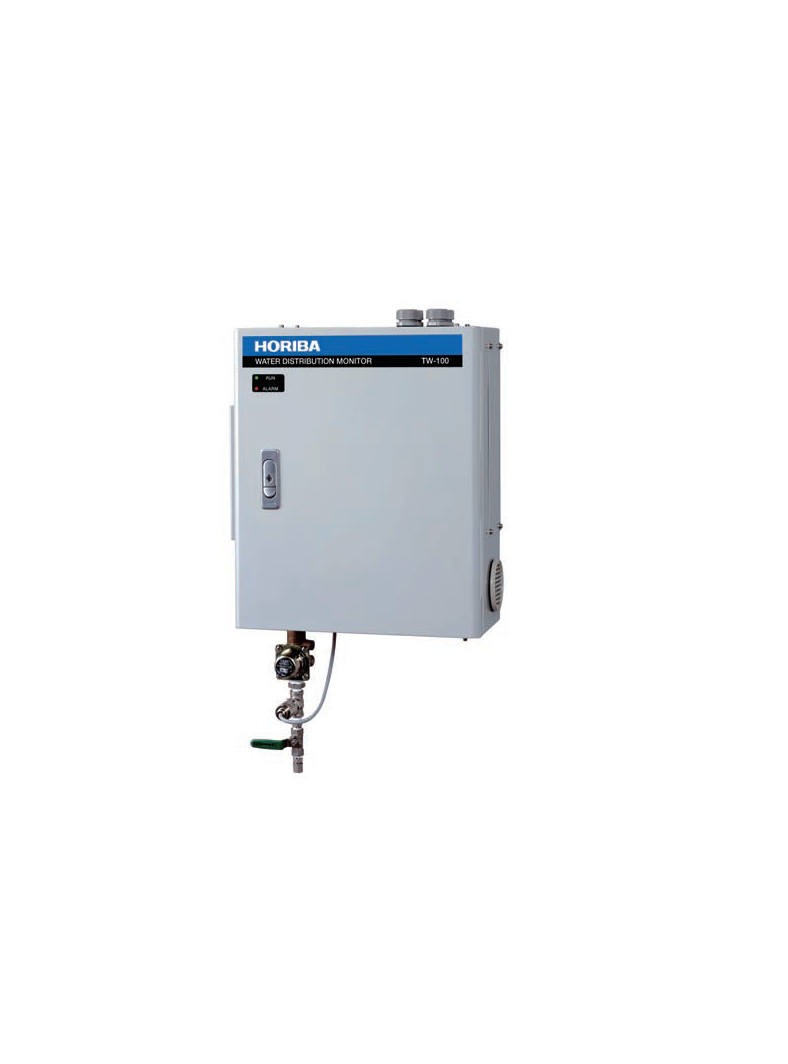

Analizador multi parametro de Agua modelo TW-100

El TW-100 es un sistema de monitoreo de calidad de agua diseñado para redes de distribución de agua potable y plantas de tratamiento. Permite la medición continua de múltiples parámetros sin utilización de reactivos para análisis de rutina, reduciendo las necesidades de mantenimiento.

Parámetros de medición

Configuración estándar

• Turbidez.
• Color.
• Cloro libre.
• Presión de agua.

Configuración opcional

Además de los parámetros estándar:

• pH.
• Conductividad eléctrica.
• Temperatura del agua.

Capacidad máxima:

• 7 parámetros simultáneos.

Pantalla e interfaz

• Pantalla LCD gráfica monocromática.
• Resolución: 320 × 240 píxeles.
• Retroiluminación incorporada.
• Operación mediante pantalla táctil.
• Visualización simultánea:
  • 4 parámetros en versión estándar.
  • Hasta 7 parámetros en versión ampliada.

Especificaciones de medición

Turbidez

• Método: absorción de luz transmitida.
• Rangos:
  • 0 a 2 FTU.
  • 0 a 4 FTU.
• Repetibilidad:
  • ±2,5 % F.S.
• Calibración:
  • Solución patrón de formazina o látex de poliestireno.

Color

• Método: absorción de luz transmitida.
• Rangos:
  • 0 a 10 CU.
  • 0 a 20 CU.
• Repetibilidad:
  • ±5,0 % F.S.
• Calibración:
  • Solución patrón de color.

Cloro libre

• Método: polarográfico.
• Rango:
  • 0 a 2 mg/L.
• Repetibilidad:
  • ±2,5 % F.S.
• Calibración:
  • Método colorimétrico DPD.

Presión

• Método:
  • Sensor de presión de diafragma.
• Rango:
  • 0 a 1 MPa.
• Repetibilidad:
  • ±1,0 % F.S.
• Calibración:
  • Manómetro patrón.

pH (opcional)

• Método:
  • Electrodo de vidrio.
• Rango:
  • pH 2 a 12.
• Repetibilidad:
  • ±0,1 pH.
• Calibración:
  • Soluciones tampón pH 7 y pH 9.

Conductividad (opcional)

• Método:
  • Bipolar AC.
• Rango:
  • 0 a 50 mS/m.
• Repetibilidad:
  • ±2,0 % F.S.
• Calibración:
  • Solución estándar KCl.

Temperatura (opcional)

• Método:
  • Termistor.
• Rango:
  • 0 a 50 °C.
• Repetibilidad:
  • ±0,5 °C.
• Calibración:
  • Termómetro patrón.

Calibración automática

Calibración de cero

Aplicable a:

• Turbidez.
• Color.
• Cloro libre.

Características:

• Utiliza agua filtrada.
• Activación por temporizador interno o señal externa.
• Intervalo configurable:
  • 1 a 9999 horas.
• Tiempo de calibración:
  • 20 a 99 minutos.

Sistema de limpieza

Turbidez y color

• Limpieza mediante limpiador tipo wiper.
• Activación por temporizador o señal externa.
• Intervalo configurable:
  • 5 a 9999 horas.

Cloro libre

• Limpieza continua mediante sistema de microesferas abrasivas.

Condiciones de muestra

• Temperatura:
  • 0 a 40 °C.
• Presión:
  • 0,1 a 0,75 MPa.
• Caudal mínimo:

  • 100 mL/min.

• Caudal de medición:
  • 50 a 100 mL/min.
• Se recomienda línea bypass para instalación.
• Protección contra congelamiento cuando corresponda.

Salidas analógicas

• Cantidad:
  • Una salida por parámetro medido.
• Configuración:
  • 4 canales estándar.
  • Hasta 7 canales con opciones.
• Señal:
  • 4 a 20 mA DC.
• Salidas aisladas.
• Carga máxima:
  • 600 Ω.

Entradas digitales

Funciones disponibles:

• Inicio de limpieza.
• Inicio de calibración de cero.
• Verificación de errores.
• Muestreo de agua de error.

Características:

• Contactos libres de tensión.
• Compatible con colector abierto.
• Tensión de circuito abierto:
  • 26 VDC.
• Corriente máxima:
  • 13 mA.
• Resistencia máxima en estado ON:
  • 100 Ω.

Salidas digitales

Estados disponibles:

• Corte de alimentación.
• Alarmas generales.
• Modo mantenimiento.
• Modo calibración.

Alarmas supervisadas:

• Error de temperatura de celda.
• Error de compensación de temperatura.
• Error de limpiador.
• Error de comunicación interna.
• Fuga de agua interna.
• Error de batería.
• Límites alto y bajo de medición.
• Error de fuente luminosa.
• Error de calibración cero.
• Error de calibración span.
• Error del analizador.

Capacidad de contactos:

• 125 VAC, 0,3 A.
• 30 VDC, 1 A.

Comunicación

• RS-232C.
• Compatible con sistemas remotos de monitoreo.

Memoria de datos

Almacenamiento interno de:

• Valores medidos.
• Históricos de medición.

Transferencia de datos:

• Tarjeta Compact Flash (CF).

Intervalos de almacenamiento:

• 1 minuto.
• 1 hora.

Capacidad aproximada:

• Cada 1 minuto:
  • 10 días.
• Cada 1 hora:
  • 1 año.

Funciones adicionales

• Detección interna de fugas de agua.
• Muestreo automático ante condiciones de error.
• Estimación de consumo de muestra.
• Alarma por fuga interna.

Alimentación eléctrica

• 100 a 230 VAC ±10 %.
• 50/60 Hz.

Consumo:

• 120 VA (100-120 VAC).
• 150 VA (200-230 VAC).

Construcción

• Gabinete en acero inoxidable SUS.
• Color Munsell 5PB8/1.
• Instalación interior estándar.
• Gabinete exterior disponible como opción.

Condiciones de instalación

• Superficie plana.
• Libre de vibraciones y golpes.
• Sin polvo, niebla ni gases corrosivos.
• Ambiente ventilado.
• Sin exposición solar directa.
• Altitud máxima:
  • 2000 m sobre el nivel del mar.

Dimensiones y peso

Unidad principal

• Ancho: 350 mm.
• Profundidad: 160 mm.
• Altura: 420 mm.

Peso

• Aproximadamente 15 kg.
