Analizador de PH, ORP, Conductividad, Oxigeno Disuelto, Turbidez y Cloro Residual serie SLIM48

La serie H-1 y SLIM48 comprende analizadores y transmisores para medición continua de parámetros de calidad de agua en aplicaciones industriales, tratamiento de agua, agua ultrapura, efluentes y monitoreo ambiental.

Configuración de equipos

Serie H-1

Equipos para instalación en campo con protección ambiental.

• HP-100 / HP-300: pH
• HO-200 / HO-300: ORP
• HD-200 / HD-300: Oxígeno disuelto
• HE-200R / HE-300R: Resistividad
• HE-200C / HE-300C: Conductividad baja
• HE-200H: Conductividad alta
• HR-200: Cloro residual
• HU-200TB: Turbidez
• HU-200SS: MLSS

Serie SLIM48

Analizadores para montaje en panel.

• HP-480: pH
• HO-480: ORP
• HD-480: Oxígeno disuelto
• HE-480R: Resistividad
• HE-480C: Conductividad baja

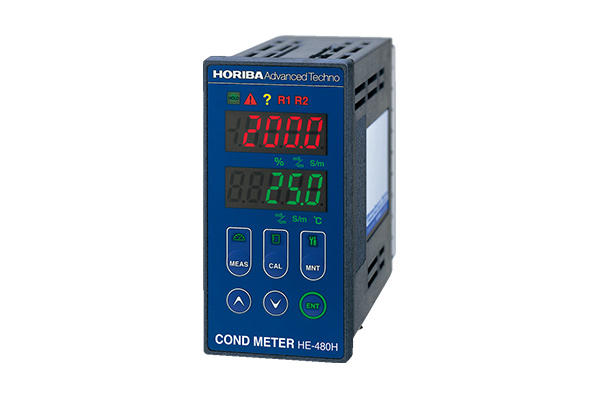

• HE-480H: Conductividad alta
• HR-480: Cloro residual

Medición de pH

Método

• Electrodo de vidrio.

Rango

• pH 0 a 14.

Temperatura

• 0 a 100 °C.

Exactitud

• ±0,02 pH o mejor.

Salida

• 4-20 mA DC.

Características de electrodos

• Sensor de temperatura incorporado.
• Punta reemplazable.
• Resistencia a ácido fluorhídrico.
• Resistencia a soluciones alcalinas.
• Resistencia a contaminación por aceites.
• Cuerpo de PPS de alta resistencia química.

Condiciones de proceso

• Temperatura:
  • -10 a 100 °C según modelo.
• Presión:
  • Hasta 0,5 MPa según configuración.

Medición ORP

Método

• Electrodo metálico.

Rango

• -2000 a +2000 mV.

Resolución

• 1 mV.

Exactitud

• ±2 mV o mejor.

Temperatura

• 0 a 100 °C.

Materiales de electrodo

• Platino.
• Oro.

Medición de oxígeno disuelto (DO)

Método

• Polarográfico de membrana.
• Galvánico (HD-480).

Rango de medición

• 0 a 20 mg/L.
• Saturación:
  • 0 a 200 %.

Temperatura

• 0 a 50 °C.
• Algunos modelos hasta 120 °C.

Exactitud

• ±0,5 % del fondo de escala.

Sensor

• Pt1000 integrado.
• Membrana reemplazable.
• Solución interna reemplazable.

Tiempo de respuesta

• T90 ≤ 30 segundos.

Presión de proceso

• Hasta 0,5 MPa.

Medición de resistividad

Método

• Dos electrodos.

Constante de celda

• 0,01 cm⁻¹.

Rangos

• 0,0001 a 20 MΩ·cm.
• Visualización ampliada hasta 200 MΩ·cm.

Exactitud

• ±0,2 % fondo de escala.

Compensación

• Temperatura configurable.
• Función específica para agua ultrapura.

Sensor

• Titanio.
• Temperatura integrada Pt1000.

Medición de conductividad baja

Constantes de celda disponibles

• 0,01 cm⁻¹.
• 0,1 cm⁻¹.
• 2,0 cm⁻¹.

Rangos típicos

• 0,0001 µS/cm hasta 2000 µS/cm según sensor.

Funciones

• Conversión a TDS.
• Compensación de temperatura configurable.

Exactitud

• ±0,5 % F.S.

Medición de conductividad alta

Método

• Cuatro electrodos.

Constante de celda

• 2,0 cm⁻¹.

Rangos

• 0 a 200 mS/cm.
• Hasta 20 S/m.

Funciones disponibles

• Conversión a salinidad de agua de mar.
• Conversión NaCl.
• Conversión NaOH.
• Conversión H₂SO₄.
• Compensación de temperatura programable.

Medición de cloro residual

HR-200

Método

• Polarográfico.

Rango

• 0 a 5 mg/L.

Resolución

• 0,01 mg/L.

Exactitud

• ±0,02 mg/L.

Condiciones de muestra

• Temperatura:
  • 0 a 45 °C.
• Caudal:
  • 0,5 a 2 L/min.
• Conductividad:
  • Mayor a 20 mS/m.

Limpieza

• Limpieza electroquímica automática.

HR-480

Método

• Celda galvánica.

Rango

• 0 a 2 mg/L.

Resolución

• 0,01 mg/L.

Caudal requerido

• 0,2 a 1 L/min.

Medición de turbidez

Método

• Dispersión y transmisión de luz a 90°.

Rangos

• Kaolín:
  • 0 a 2000 grados.
• Formazina:
  • 0 a 2000 grados.
• NTU:
  • 0 a 2000.

Resolución

• 0,01 a 2 unidades según rango.

Repetibilidad

• ±2 % de lectura o ±0,02 unidades.

Limpieza

• Limpiador automático tipo escobilla eléctrica.

Sensor

• Fuente luminosa de dos haces.
• Fotodiodo de silicio.

Medición de MLSS

Método

• Transmisión óptica.

Rango

• 0 a 20.000 mg/L.

Parámetros medibles

• Lodos activados (MLSS).
• Barro inorgánico.

Repetibilidad

• ±5 % de lectura o ±20 mg/L.

Fuente luminosa

• LED infrarrojo de 880 nm.

Diagnóstico

• Detección automática de inmersión.
• Verificación automática del sensor.

Comunicaciones

Según modelo:

• RS-485.
• Comunicación digital integrada.
• Entradas y salidas aisladas.

Salidas

Analógicas

• 4-20 mA DC.

Digitales

• Alarmas alta y baja.
• HOLD.
• Activación de limpieza.
• Señales de mantenimiento.

Alimentación

Transmisores de 2 hilos

• 24 VDC.

Analizadores de 4 hilos

• 90 a 264 VAC.
• 50/60 Hz.

Protección ambiental

Serie H-1

• IP65.
• Instalación exterior resistente a lluvia.

Serie SLIM48

• Montaje en panel.

Aplicaciones

• Agua ultrapura.
• Plantas de tratamiento de agua.
• Efluentes industriales.
• Industria química.
• Industria petroquímica.
• Monitoreo ambiental.
• Aguas residuales.
• Procesos industriales.
• Plantas de generación eléctrica.
• Sistemas de agua de caldera.
• Tratamiento de aguas municipales.
