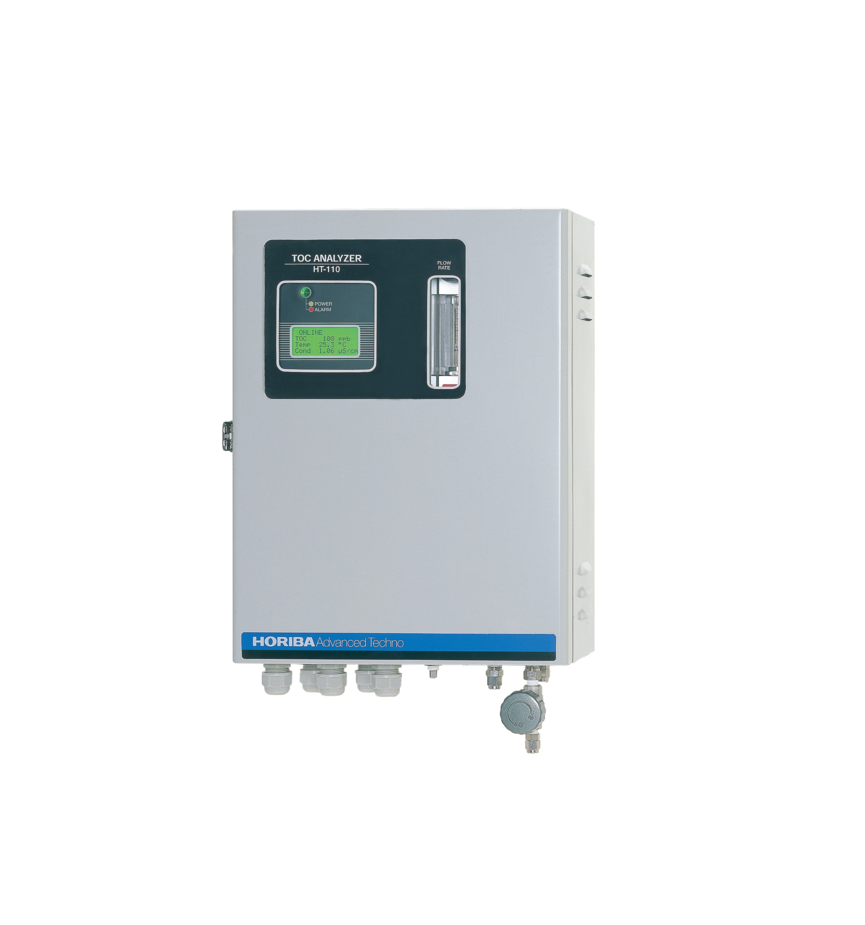

Analizador TOC modelo HT-110

El HT-110 es un analizador de Carbono Orgánico Total (TOC) para medición continua en línea de agua purificada utilizada en la industria farmacéutica y de semiconductores. Está diseñado para el control de calidad de PW (Purified Water), WFI (Water for Injection) y HPW (Highly Purified Water).

Principio de medición

• Oxidación UV continua.
• Medición por diferencia de conductividad.
• Método libre de reactivos.
• No requiere gases portadores.
• Diseñado para mediciones de muy baja concentración de TOC.

Aplicaciones

• Producción de agua farmacéutica.
• Sistemas de agua purificada (PW).
• Agua para inyección (WFI).
• Agua altamente purificada (HPW).
• Validación de limpieza.
• Procesos de fabricación de semiconductores.

Normativas y cumplimiento

Compatible con:

• USP <643>.
• EP 2.2.44.
• JP16.

Utiliza soluciones de referencia para SST:

• 1,4-Benzoquinona.
• Sacarosa.

Rango de medición

• 0 a 1000 ppbC.

Escalas configurables:

• 0 a 100 ppbC.
• 0 a 500 ppbC.
• 0 a 1000 ppbC.

Resolución

• 0,1 ppbC.
• 1 ppbC según rango seleccionado.

Prestaciones

Repetibilidad

• ±2 % del fondo de escala.

Sistema de eliminación de burbujas

• Debubbler incorporado.
• Reduce las fluctuaciones provocadas por burbujas presentes en el agua de proceso.
• Mejora la estabilidad de la medición.

Mantenimiento

• Frecuencia recomendada:
  • Una vez por año.

Tareas principales:

• Reemplazo anual de lámpara UV.
• Calibración anual.

Pantalla

• LCD con retroiluminación.

Variables visualizadas:

• Concentración de TOC.
• Conductividad.
• Temperatura.
• Alarmas.

Salidas analógicas

Cantidad:

• 1 salida.

Configuraciones disponibles:

• 4-20 mA DC.
• 0-1 VDC (opcional).

Características:

• Entrada/salida aislada.
• Resistencia máxima de carga en 4-20 mA:
  • 600 Ω.
• Resistencia mínima de carga en 0-1 V:
  • 100 kΩ.

Variable transmitida:

• Concentración de TOC.

Salidas digitales

Relé 1 (RLY1)

• Tipo:
  • SPDT.
• Capacidad:
  • 125 VAC, 3 A.
  • 24 VDC, 3 A.

Funciones configurables:

• Concentración de TOC.
• Temperatura.
• Conductividad.
• Hold.
• Error.

Modos:

• Alarmas por límite superior e inferior.

Relé 2 (RLY2)

• Tipo:
  • SPST.
• Capacidad:
  • 125 VAC, 3 A.
  • 24 VDC, 3 A.

Función:

• Alarma por concentración de TOC.

Entrada digital

• 1 entrada de contacto.
• Permite control externo ON/OFF.

Condiciones de muestra

Conductividad

• Menor a 10 µS/cm.
• Para rango de 0-100 ppb:
  • Menor a 2 µS/cm.

Temperatura

• 5 a 99 °C.

Presión

• 0,03 a 0,50 MPa.

Caudal

• Ajustable entre 10 y 30 mL/min.
• Recomendado:
  • 15 mL/min.

Condiciones ambientales

Temperatura ambiente

• 5 a 40 °C.

Humedad relativa

• Hasta 85 %.

Construcción

• Protección:
  • IP43.
• Gabinete en acero inoxidable SUS304.
• Recubrimiento epoxi.
• Diseñado para instalación en interiores.

Alimentación eléctrica

• 100 a 240 VAC ±10 %.
• 50/60 Hz.
• Consumo máximo:
  • 80 VA.

Dimensiones

• Ancho: 300 mm.
• Alto: 400 mm.
• Profundidad: 150 mm.

Peso

• Aproximadamente 13 kg.

Certificaciones

• CE.
• FCC Part 15.

Conexiones de proceso

• Entrada de calibración:
  • Rc 1/8.
• Entrada de muestra:
  • Rc 1/8.
• Salidas de muestra:
  • Rc 1/4.
