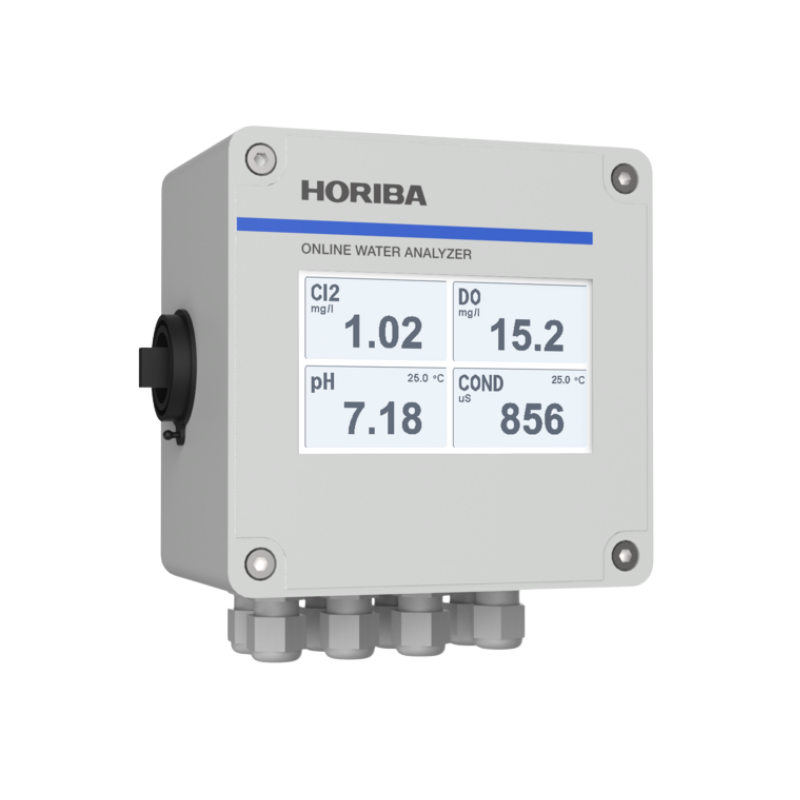

Analizador Multiparámetros de calidad de agua hasta 7 parametros modelo EL200

El EL200 es un controlador configurable para monitoreo continuo de calidad de agua, capaz de operar en configuraciones mono o multicanal. Permite integrar hasta 7 sensores simultáneamente para medición de múltiples parámetros en aplicaciones industriales, agua potable, tratamiento de aguas y efluentes.

Características generales

• Configuración multicanal con hasta 7 sondas.
• Visualización simultánea de mediciones y tendencias históricas de las últimas 24 horas.
• Puerto USB para exportación de datos, respaldo de configuración y actualización de software.
• Carcasa de aluminio apta para instalación exterior.
• Protección contra sobretensiones y descargas atmosféricas en entradas de sensores, alimentación y comunicaciones.
• Pantalla táctil protegida con recubrimiento resistente a agentes químicos.

Parámetros compatibles

• pH.
• ORP.
• Conductividad.
• Cloro.
• Oxígeno disuelto.
• UV254.
• Turbidez.
• Sólidos suspendidos totales (TSS).
• Amonio (NH₄-N).
• DQO (COD) por correlación UV.
• DBO (BOD) por correlación UV.
• TOC por correlación UV.
• Temperatura.

Configuración estándar

Incluye:

• 1 entrada pH/ORP.
• 2 entradas analógicas 4-20 mA.
• 1 puerto RS485 para hasta 4 sondas digitales.
• 2 salidas 4-20 mA.
• 4 relés configurables.
• 1 puerto RS232.
• 1 puerto RS485.
• Puerto USB.

Entradas y salidas

Entradas

• 1 × pH/ORP.
• 2 × 4-20 mA.
• RS485 para hasta 4 sensores digitales.

Salidas

• 2 × 4-20 mA activas.
• 1 salida 12 VDC.
• Módulos opcionales para E/S analógicas, relés, pH, ORP y conductividad.

Relés

• 4 contactos SPDT.
• Capacidad:
  • 5 A.

Memoria

• 288 registros.
• Hasta 7 canales.
• Registro con fecha y hora.

Pantalla

• TFT color.
• Resolución:
  • 480 × 272 píxeles.
• Retroiluminación LED.

Comunicaciones

• RS232 Modbus.
• RS485 Modbus.
• USB.

Alimentación

• 100-240 VAC ±10 %.
• 50/60 Hz.
• Consumo máximo:
  • 20 VA.
• Alimentación auxiliar:
  • 24 VDC, 0,5 A.

Construcción

• Gabinete de aluminio con recubrimiento epoxi.
• Protección IP65.
• Montaje mural.
• Peso aproximado:
  • 2 kg.

Sensor de cloro amperométrico

Principio de medición

• Tecnología amperométrica de tres electrodos.
• Membrana recubierta.

Rango

• 0 a 20 mg/L Cl₂.

Prestaciones

• Exactitud:
  • ±0,1 mg/L.
• Repetibilidad:
  • ±0,1 mg/L.
• Reproducibilidad:
  • ±4 %.
• Tiempo de respuesta:
  • 90 s (T90).

Condiciones de operación

• Temperatura:
  • 0 a 50 °C.
• Presión:
  • 1 bar.
• pH:
  • 4 a 12.
• Caudal:
  • 30 a 60 L/h.

Materiales

• Cuerpo: PVC y ABS.
• Membrana: PTFE hidrofílico.
• Electrodos: plata-haluro de plata, oro y acero inoxidable 316.

Protección

• IP65.

Sonda UV200

Tecnología

• Absorbancia UV.
• Compensación de turbidez mediante sistema de doble haz.

Versiones

UV200-L

• Trayecto óptico:
  • 10 mm.
• Rango:
  • 0 a 200 Abs/m.

UV200-H

• Trayecto óptico:
  • 3 mm.
• Rango:
  • 0 a 600 Abs/m.

Prestaciones

• Exactitud:
  • ±2 %.
• Tiempo de respuesta:
  • 10 s.
• Vida útil de la fuente luminosa:

  • 3 años.

Condiciones

• Temperatura:
  • -20 a 70 °C.
• Protección:
  • IP68.
• Cable:
  • 10 m.

Electrodo de pH general

Características

• Rango:
  • 0 a 14 pH.
• Tiempo de respuesta:
  • 5 s.
• Compensación automática con Pt100.
• Referencia de doble unión.

Condiciones

• Temperatura:
  • 0 a 80 °C.
• Presión máxima:
  • 7 bar.

Construcción

• Cuerpo Ryton.
• Rosca ¾» NPT.
• Protección IP68.
• Cable:
  • 6 m.

Electrodo de pH autolimpiante

Tecnología

• Revestimiento TiO₂ activado por luz UV.
• Limpieza fotocatalítica automática.

Especificaciones

• Rango:
  • 0 a 14 pH.
• Temperatura:
  • 0 a 40 °C.
• Presión:
  • Hasta 0,1 MPa.
• Conductividad mínima:
  • 500 µS/cm.

Materiales húmedos

• Vidrio.
• TiO₂.

Longitud de cable

• 5 o 10 m.

Electrodos especiales de pH

Modelo 6171-50B

Resistente a ácido fluorhídrico.

• Temperatura:
  • -10 a 60 °C.
• Presión:
  • 0 a 0,03 MPa.

Modelo 6172-50B

Resistente a medios altamente alcalinos.

• Temperatura:
  • -10 a 60 °C.
• Presión:
  • 0 a 0,03 MPa.

Electrodos de pH gelificados

Rango

• 0 a 14 pH.

Condiciones

• Temperatura:
  • -10 a 100 °C.
• Presión:
  • Hasta 0,7 MPa.

Características

• Doble unión líquida.
• Gel polimérico con KCl sobresaturado.
• Vida útil esperada cercana a 2 años.

Sensores ORP

Electrodo gelificado ORP

• Rango:
  • ±1400 mV.
• Temperatura:
  • -10 a 100 °C.
• Presión:
  • Hasta 0,7 MPa.

Sensor ORP industrial

• Rango:
  • -2000 a +2000 mV.
• Temperatura:
  • 0 a 80 °C.
• Presión:
  • Hasta 7 bar.
• Protección:
  • IP68.

Sensores de conductividad

Serie ESH

Rangos disponibles

• 0-20 µS/cm.
• 0-200 µS/cm.
• 0-2000 µS/cm.

Prestaciones

• Repetibilidad:
  • ±0,5 % F.S.
• Cable:
  • 10 m.

Serie ELCOND

Rangos

• 0-200 µS/cm.
• 0-2000 µS/cm.
• 0-20 mS/cm.
• 0-200 mS/cm.

Características

• Compensación automática con Pt100.
• Temperatura:
  • 0 a 80 °C.
• Presión:
  • Hasta 7 bar.
• Protección IP68.

Conductividad inductiva

• Rango:
  • 0 a 100 mS/cm.

Sensores de turbidez

Nefelométricos

Rangos

• 0-40 NTU.
• 0-400 NTU.

Tecnología

• Medición a 90°.
• Fuente infrarroja.

Condiciones

• Temperatura:
  • 0 a 50 °C.
• Presión:
  • Hasta 6 bar.
• Protección:
  • IP68.

Retrodispersión

Rango

• 0-10.000 FTU.

Tecnología

• Backscattering.
• Fotodiodo.
• Luz infrarroja.

Condiciones

• Temperatura:
  • -5 a 50 °C.
• Presión:
  • Hasta 6 bar a 25 °C.

Sensor de oxígeno disuelto

DO-F

Tecnología

• Fluorescencia óptica.

Rango

• 0 a 20 mg/L O₂.

Prestaciones

• Exactitud:
  • ±0,1 mg/L.

Condiciones

• Temperatura:
  • 0 a 50 °C.
• Presión:
  • Hasta 7 bar.
• Protección:
  • IP68.

DO-F-AC

Versión con limpieza automática.

Rango

• 0 a 25 mg/L O₂.

Prestaciones

• Exactitud:
  • 1 % de lectura o 0,05 ppm.
• Estabilidad:
  • 0,02 mg/L por 24 h.
• Drift:
  • <2 % anual.

Limpieza

• Aire o agua.

Sensor de sólidos suspendidos totales (TSS)

Rangos

• Bajo:
  • 0-1500 mg/L.
• Alto:
  • 250-30000 mg/L.

Tecnología

• Absorción infrarroja.

Prestaciones

• Exactitud:
  • 5 mg/L.
• Repetibilidad:
  • 1 % de lectura.
• Tiempo de respuesta:
  • <60 s.

Limpieza

• Aire o agua.

Protección

• IP68.

Sensor de amonio AM-2000

Tecnología

• Electrodo selectivo de ion (ISE).

Rango

• NH₄-N:
  • 0-1000 mg/L.

Prestaciones

• Repetibilidad:
  • ±3 % de lectura o ±0,2 mg/L.

Compensación de potasio

• Hasta 10 veces la concentración de amonio.
• Máximo:
  • 1000 mg/L de K⁺.

Condiciones

• Temperatura:
  • 0 a 40 °C.

Materiales

• SUS316.
• FKM.
• PVC.

Peso

• Aproximadamente 2,7 kg.

Sensor TURB200

Tecnología

• Nefelometría según ISO 7027 / EN 27027.

Rango

• 0 a 100 NTU.

Límite de detección

• 0,015 NTU.

Prestaciones

• Repetibilidad:
  • ±0,01 NTU.
• Exactitud:
  • ±2 % o ±0,015 NTU hasta 20 NTU.
  • ±5 % por encima de 20 NTU.

Características

• Trampa de burbujas integrada.
• Diodo láser rojo de 650 nm.
• Opción láser infrarrojo de 860 nm.
• Vida útil de fuente luminosa:

  • 5 años.

Condiciones

• Temperatura:
  • -5 a 60 °C.
• Presión:
  • Hasta 3 bar.
• Protección:
  • IP65.
