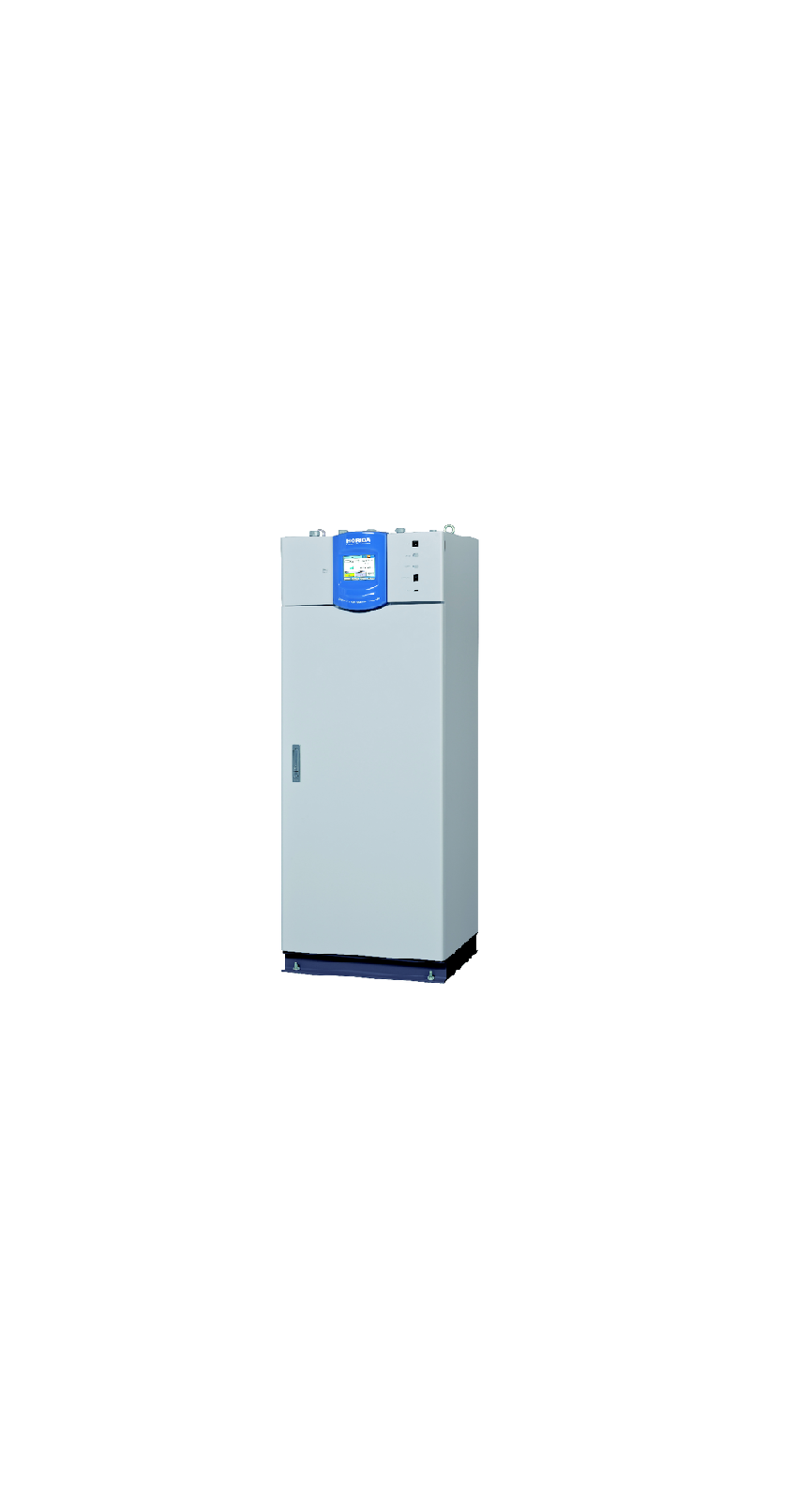

Analizador COD de Demanda Química de Oxígeno modelo CODA-500

El CODA-500 es un monitor automático para la medición de Demanda Química de Oxígeno (DQO / CODMn) en agua, diseñado para automatizar completamente los métodos de análisis basados en normas JIS. Está disponible en versiones para método ácido y método alcalino.

Modelos disponibles

• CODA-500A: método de permanganato de potasio en medio ácido.
• CODA-500B: método de permanganato de potasio en medio alcalino.
• CODA-500C: método ácido con función de limpieza mediante reactivos.

Principio de medición

Método ácido

• Oxidación con permanganato de potasio en medio ácido a 100 °C.
• Utiliza nitrato de plata para minimizar la interferencia por cloruros.
• Recomendado para muestras con baja concentración de cloruros.

Método alcalino

• Oxidación con permanganato de potasio en medio alcalino a 100 °C.
• Adecuado para agua de mar y muestras con elevada concentración de cloruros.
• No requiere corrección por oxidación de cloruros.

Características principales

• Consumo de reactivos reducido a aproximadamente 1/10 respecto de sistemas anteriores.
• Método de calentamiento directo sin necesidad de agua de refrigeración.
• Pantalla LCD color con panel táctil.
• Impresora integrada con recogida automática de papel.
• Memoria de almacenamiento de hasta 1 año de datos.
• Comunicación mediante:
  • RS-485 (estándar).
  • RS-232C (opcional).
  • Modbus.
• Soporte multilenguaje:
  • Inglés.
  • Japonés.
  • Chino.
  • Coreano.

Rango de medición

• 0-20 mg/L.
• 0-30 mg/L.
• 0-40 mg/L.
• 0-50 mg/L.
• 0-100 mg/L.
• 0-200 mg/L.
• 0-500 mg/L.
• 0-1000 mg/L.
• 0-2000 mg/L.

El límite superior recomendado de medición corresponde al 50 % del fondo de escala seleccionado.

Prestaciones

Repetibilidad

• Rango 20 mg/L:
  • ±1 % F.S.
• Rangos 30-500 mg/L:
  • ±2 % F.S.
• Rangos 1000-2000 mg/L:
  • ±5 % F.S.

Deriva de cero (24 h)

• 20 mg/L:
  • ±3 % F.S.
• 30-500 mg/L:
  • ±4 % F.S.
• 1000-2000 mg/L:
  • ±5 % F.S.

Sistema de análisis

• Detección de punto final mediante:
  • Titulación potenciométrica a corriente constante.
• Método de titulación:
  • Microjeringa dosificadora.
• Intervalo de medición:
  • 60 minutos.
• Número de puntos de medición:
  • 1 punto estándar.
  • Opcional hasta 2 puntos.
• Rango de medición:
  • 1 rango estándar.
  • Hasta 2 rangos opcionales.

Sistema de reactivos

• Unidad de medición de reactivos con dosificación automática.
• Tanques individuales para reactivos A, B, C, D y E.
• Capacidad aproximada para 1 mes de operación.
• Alarmas por nivel bajo de reactivos.
• Identificación mediante tubos codificados por color para evitar errores de conexión.

Condiciones de instalación

• Instalación interior.
• Temperatura ambiente:
  • 2 a 40 °C.
• Humedad relativa:
  • Hasta 85 % sin condensación.
• Área libre recomendada para mantenimiento:
  • Mínimo 800 mm alrededor del equipo.
• Ambiente libre de polvo, niebla y gases corrosivos.

Condiciones de muestra

Temperatura

• 2 a 40 °C.
• Sin congelamiento.

Caudal

• 2 a 20 L/min con tanque OF-5.
• 5 a 20 L/min con tanque OF-50.

Distancia al punto de muestreo

• Máximo 3 m desde el equipo.

Concentración de cloruros

Método ácido:

• CODA-500A:
  • Hasta 1 vez el fondo de escala.
• CODA-500C:
  • Hasta 100 veces el fondo de escala.

Para concentraciones mayores se recomienda el método alcalino.

Alimentación eléctrica

• 100-240 VAC ±10 %.
• 50/60 Hz.

Consumo eléctrico

• 100-120 VAC:
  • Aproximadamente 250 VA.
• 120-240 VAC:
  • Aproximadamente 350 VA.

Entradas y salidas

Salidas analógicas

• 4-20 mA DC (estándar).
• 0-16 mA DC.
• Opcionales:
  • 0-1 V.
  • 1-5 V.

Variables disponibles:

• Concentración COD.
• Tiempo.
• Carga de COD.
• Caudal.

Salidas digitales

• 14 puntos estándar.
• Hasta 21 puntos opcionales.

Capacidad de contactos:

• 250 VAC, 3 A.
• 30 VDC, 3 A.

Entradas analógicas

• 4-20 mA DC estándar.
• 1-5 VDC opcional.

Entradas digitales

• 9 puntos estándar.
• Hasta 17 puntos opcionales.

Funciones

• Medición automática.
• Calibración automática.
• Limpieza automática.
• Medición en blanco.
• Cambio de línea de muestreo.
• Cálculo de carga de DQO.
• Registro histórico de datos.
• Exportación a memoria USB.
• Diagnóstico y alarmas integradas.

Dimensiones y peso

• Ancho: 600 mm
• Profundidad: 510 mm
• Altura: 1600 mm
• Peso aproximado: 150 kg

Consumibles y mantenimiento

Reactivos

• Reactivo A: solución de permanganato de potasio.
• Reactivo B: solución de oxalato de sodio.
• Reactivo C: solución de ácido sulfúrico.
• Reactivo D: solución de nitrato de plata.
• Reactivo E: solución de tiosulfato de sodio.
• Reactivo F: solución de hidróxido de sodio.

Intervalo recomendado de reemplazo:

• Aproximadamente cada 40 días, según condiciones de operación.

Otros consumibles

Componentes principales

• Unidad de medición.
• Unidad de reacción.
• Unidad de titulación.
• Unidad de medición de reactivos.
• Tanques de reactivos.
• Electrodo de platino para detección del punto final.
• Tanque de agua pura opcional.
• Tanque de residuos de 20 litros.
• Impresora integrada.
• Puerto USB.
• Pantalla táctil color.
