Regulador de presion mecanico serie 8600

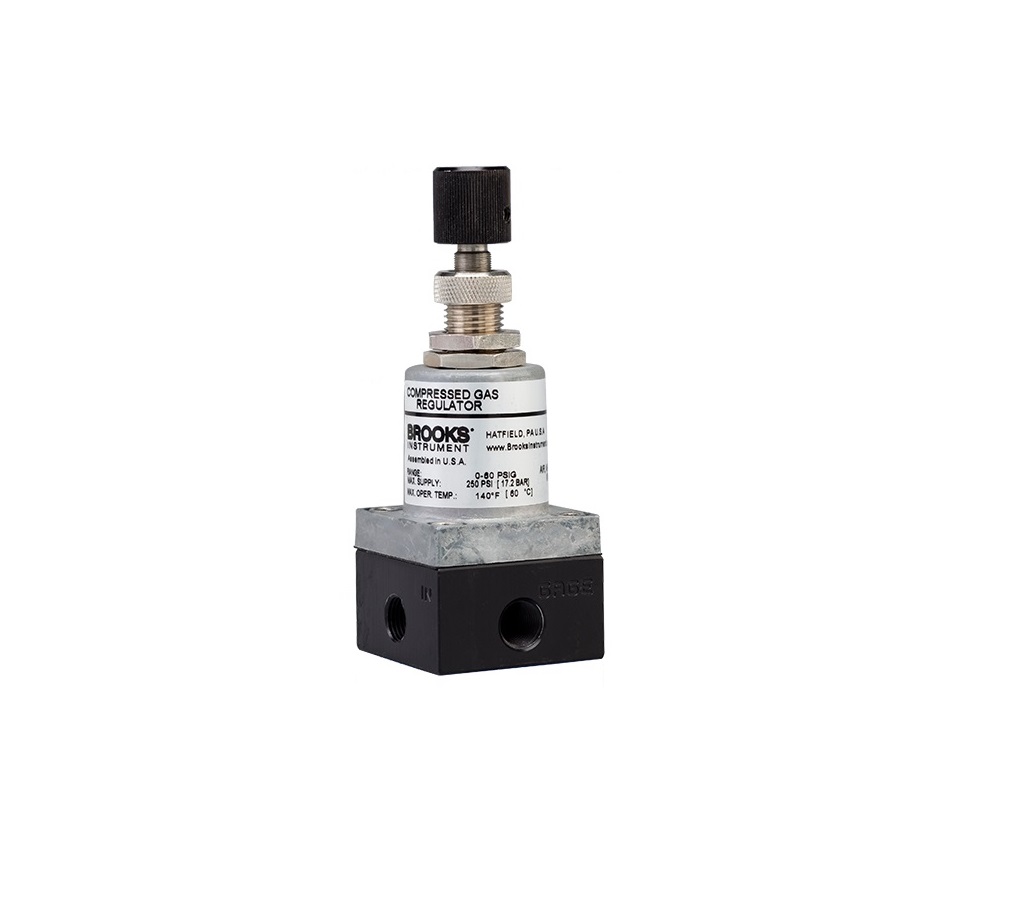

El Brooks 8601 es un regulador mecánico de presión de alta precisión, de acción directa y sin alivio (non-relieving), diseñado para regulación de presión de suministro en aplicaciones de instrumentación y control de gases. Ofrece cierre hermético, alta estabilidad y construcción compacta para montaje en línea o panel.

Características principales

• Regulador mecánico de presión de acción directa.
• Diseño compacto.
• Montaje en línea o en panel.
• Conexión para manómetro de presión.
• Cierre hermético (bubble-tight shut-off) con helio hasta 100 psi.
• Filtro de entrada reemplazable de acero inoxidable.

Capacidad

• Caudal máximo recomendado: 1.000 sccm de aire.

Presiones

Presión máxima de entrada

• 250 psi (1.724 kPa).

Caída total de presión

• Mínima: 10 psi.
• Máxima: 250 psi.

Rangos de regulación disponibles

Desempeño de regulación

Deriva

Condiciones de referencia:

• Helio.
• Presión de entrada: 60 psig.
• Presión de salida: 50 psig.

Prestaciones:

• Menor al 1 % durante los primeros 15 minutos.
• Máximo 1,5 % a largo plazo.

Efecto de la presión de alimentación

• Un aumento de 10 psi en la presión de entrada provoca una variación máxima de 0,07 psi en la presión de salida.

Regulación frente a variación de caudal

Para helio entre 3 y 70 sccm:

Efecto de temperatura ambiente

• Para reguladores de rango 60 psi: 0,020 psi/°F.

Oscilación de línea base

• 0,0025 psi.

Ajuste de presión

• 15 vueltas del tornillo de regulación para recorrer el rango completo de presión de salida.

Temperatura

Temperatura máxima de operación

• Estándar: 60 °C (140 °F).
• Opción alta temperatura: 177 °C (350 °F).

Temperatura máxima indicada para componentes

• 121 °C (250 °F).

Materiales de construcción

Cuerpo

• Aluminio (estándar).
• Acero inoxidable 316 (opcional).

Bonete

• Aluminio.

Asiento de válvula

• Latón (estándar).
• Acero inoxidable 316 (opcional).

Vástago

• Acero inoxidable 316.

Diafragma

• Buna-N reforzado.
• Viton fluoroelastómero.

Resorte de regulación

• Acero tipo Music Wire zincado.

Filtro de entrada

• Acero inoxidable sinterizado 316L.
• Tamaño de filtración: 40 μm.

Conexiones

Estándar

• 1/8″ NPT hembra.

Opcionales

• 1/4″ NPT hembra.
• Compresión 1/8″.
• Compresión 1/4″.
• Adaptador para manguera de 1/4″ ID.

Configuraciones de sellos y asiento

Opciones de montaje

• Montaje en línea.
• Montaje en panel mediante kit opcional.

Versiones disponibles

Material del cuerpo

• Aluminio.
• Acero inoxidable.

Tipos de conexión

• 1/8″ NPT hembra.
• 1/4″ NPT hembra.

Accesorios

• Sin accesorios.
• Kit de montaje en panel.
