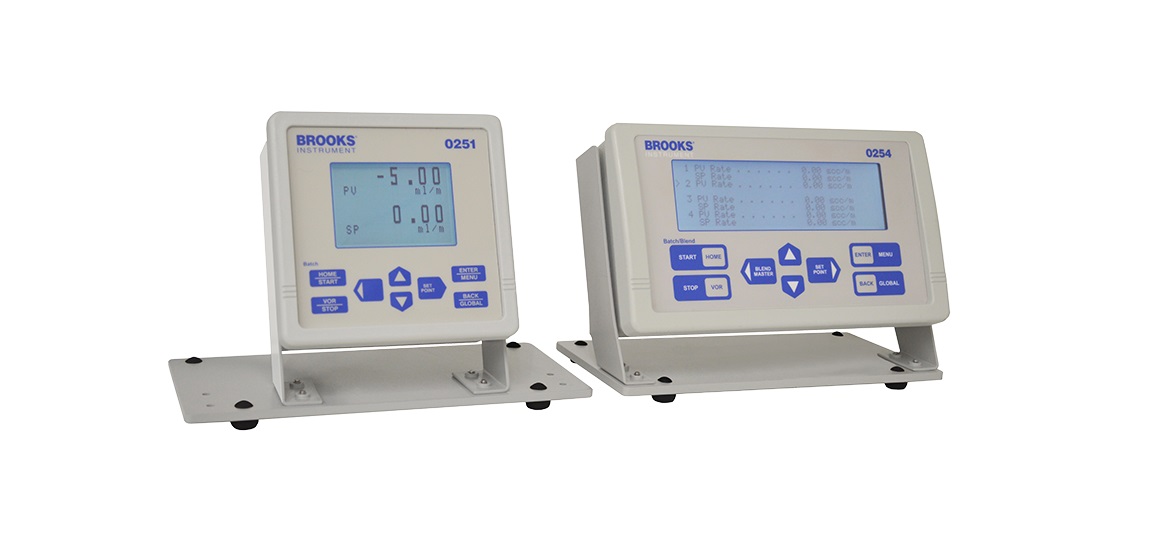

La Serie 0250 es una familia de equipos electrónicos secundarios destinados a proporcionar alimentación, visualización, control de setpoint, totalización y comunicación para instrumentos Brooks de caudal y presión.
Modelos disponibles
Modelo 0251
- Controlador para 1 canal.
- Alimenta y controla un único dispositivo Brooks de caudal o presión.
Modelo 0254
- Controlador para hasta 4 canales.
- Permite operar simultáneamente hasta cuatro instrumentos Brooks de caudal y/o presión.
Funciones principales
- Alimentación de instrumentos de proceso.
- Visualización de variables de proceso.
- Generación de consignas (setpoints).
- Totalización de caudal para gestión de inventario.
- Control por lotes (batch).
- Operación de recetas multicanal.
- Configuraciones Master-Slave para mezcla (blending).
- Control remoto y adquisición de datos mediante RS232.
Pantalla
Modelo 0251
- Display LCD retroiluminado.
- 8 líneas × 20 caracteres.
Modelo 0254
- Display LCD retroiluminado.
- 8 líneas × 40 caracteres.
Información visualizable
Cada canal puede configurarse para mostrar:
- Caudal.
- Presión.
- Densidad.
- Temperatura.
- Porcentaje de escala completa.
- Unidades de ingeniería.
La variable de proceso y el setpoint se muestran simultáneamente.
Interfaz de usuario
Teclado
- 8 teclas táctiles tipo metal dome.
- Confirmación acústica configurable.
Funciones disponibles:
- Ajuste de setpoint.
- Control de batch.
- Control de mezcla (blend).
- Valve Override (VOR).
- Parada de emergencia.
- Programación completa del equipo.
Memoria
- Memoria RAM/ROM no volátil.
- Retención de datos de hasta 100 años sin energía.
Alimentación eléctrica
Entrada
- 12 a 24 Vdc.
- Se admite −15 Vdc.
- Corriente máxima:
- Consumo propio:
Módulo opcional de alimentación
- 100 a 240 Vac.
- 47 a 63 Hz.
Salidas de alimentación
Configurables como:
- +15 Vdc / 2,0 A.
- −15 Vdc / 1,0 A.
- 12 a 24 Vdc / 2,0 A.
Señales de entrada
Compatibles con:
- 0-5 V.
- 1-5 V.
- 0-10 V.
- 2-10 V.
- 0-20 mA.
- 4-20 mA.
Señales de salida
Disponibles en:
- 0-5 V.
- 1-5 V.
- 0-10 V.
- 2-10 V.
- 0-20 mA.
- 4-20 mA.
Comunicaciones
RS232
Permite:
- Lectura remota de variables.
- Modificación de setpoints.
- Control remoto.
- Programación de parámetros.
- Adquisición de datos.
Funciones de control
Totalización
- Acumulación de caudal para control de consumo o inventario.
Batch Control
- Control automático de dosificación por lotes.
- Soporte para recetas de uno o varios canales.
Master-Slave Blending
- Coordinación de múltiples instrumentos para mezclas controladas.
Valve Override (VOR)
Permite forzar la válvula a:
- Abierta.
- Cerrada.
- Operación normal.
Utilizado para purga rápida o llenado de cámaras.
Sensor Factor
- Permite programar factores de corrección para distintos gases o fluidos.
- Adaptación de caudalímetros a diferentes medios de proceso.
Diagnóstico
Autodiagnóstico automático al encender el equipo:
- Estado general del sistema.
- Estado de memoria.
- Estado de comunicación.
- Funcionamiento del display.
- Funcionamiento del teclado.
Conectividad
Conector de alimentación
Conector de instrumentos
Diseñados para resistir vibraciones y choques mecánicos.
Condiciones ambientales
Operación
- Temperatura: 0 a 50 °C.
- Humedad: 0 a 95 % sin condensación.
Transporte y almacenamiento
- Temperatura: −40 a 85 °C.
- Humedad: 0 a 95 % sin condensación.
Construcción
Material del gabinete
Opciones de montaje
Modelo 0251
Modelo 0254
- Panel.
- Mesa.
- Rack.
- Rack de 19″.
Certificaciones y cumplimiento
- CE.
- EMC Directive 2014/30/EU.
- EN 61326-1:2013.
- Low Voltage Directive 2014/35/EU.
- EN 61010-1:2010.
- Machinery Directive 2006/42/EC.
- EN ISO 13849-1:2009.
- EN 60204-1:2009.
- RoHS 2011/65/EU.
- FCC Part 15 Class A.
- FCC Part 68.
- UL 61010 (modelo 0254).
Configuraciones disponibles
Alimentación de salida
- ±15 Vdc.
- +24 Vdc.
- Sin fuente incorporada.
Cable de alimentación
- Norteamericano 120 Vac.
- Europeo 220 Vac.
- Reino Unido 220 Vac.
- Sin cable.
Adaptadores de señal
- Configuración para corriente.
- Adaptadores corriente/voltaje.
Accesorios opcionales
- Cable de comunicación RS232 de 3 m.
