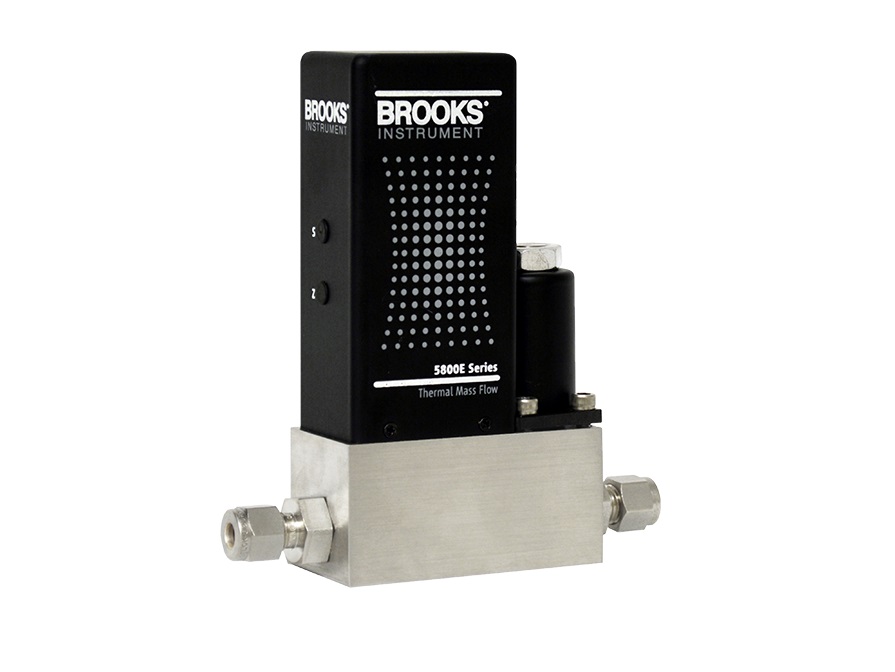

Controlador y medidor másico serie 5800E

La serie SLA5800 de Brooks Instrument está formada por controladores y medidores térmicos de caudal másico para gases, desarrollados para aplicaciones que requieren alta precisión, estabilidad y confiabilidad en el control de flujo. Se utilizan ampliamente en laboratorios, investigación química y petroquímica, análisis de gases, celdas de combustible, biotecnología y procesos de ciencias de la vida.

Principales características

• Tecnología de medición térmica de alta precisión.
• Estabilidad del sensor a largo plazo.
• Diseño modular y configurable.
• Funciones avanzadas de diagnóstico y mantenimiento.
• Amplia variedad de protocolos de comunicación digitales e interfaces analógicas.
• Bajo nivel de fugas y alta resistencia a la corrosión.
• Calibración trazable mediante sistemas metrológicos certificados.

Tecnología de sensor

Los equipos incorporan sensores térmicos diseñados para mantener una elevada estabilidad y precisión en diferentes condiciones de operación.

Características destacadas:

• Excelente desempeño en caudales bajos gracias a una alta relación señal/ruido.
• Diseño isotérmico para minimizar la influencia de cambios de temperatura ambiente.
• Estabilidad de medición sostenida durante largos períodos de operación.
• Baja deriva del punto cero.

Rango de medición

La familia cubre una amplia gama de caudales:

Relación de control (turndown):

• Hasta 100:1 para rangos entre 1 y 50 slpm.
• 50:1 para otros rangos estándar.
• Hasta 250:1 en versiones Biotech.

Prestaciones metrológicas

• Exactitud certificada bajo sistemas de calibración ISO/IEC 17025.
• Exactitud típica:
  • ±0,9 % del valor de consigna para modelos de menor capacidad.
  • ±1,0 % de escala completa para modelos de mayor capacidad.
• Repetibilidad y reproducibilidad: 0,20 % del setpoint.
• Linealidad incluida dentro de la especificación de exactitud.
• Estabilidad del cero menor a ±0,2 % de escala completa por año.

Tiempo de respuesta

• Menor a 1 segundo para modelos de bajo caudal.
• Menor a 3 segundos para modelos de mayor capacidad.

Estas prestaciones permiten controlar rápidamente variaciones de flujo manteniendo la estabilidad del proceso.

Condiciones de operación

• Temperatura de operación: −14 °C a 65 °C.
• Presión máxima estándar:
  • Hasta 1500 psi (103 bar).
• Versiones especiales:
  • Hasta 4500 psi (310 bar).
• Integridad de fuga externa:
  • 1 × 10⁻⁹ atm·cc/s de helio.

Diagnóstico y mantenimiento

Los instrumentos incluyen herramientas internas para supervisión y mantenimiento:

• Puerto independiente de diagnóstico y servicio.
• Configuración de parámetros de funcionamiento.
• Verificación de estado operativo.
• Ajuste y calibración simplificados.
• Solución de problemas sin necesidad de desmontar el equipo.

Alarmas disponibles

• Estado de válvula.
• Totalizador de flujo.
• Interrupción de comunicaciones.
• Sobretemperatura.
• Variaciones de alimentación eléctrica.
• Requerimiento de mantenimiento o servicio.

Comunicaciones

Señales analógicas

• 0-5 V
• 1-5 V
• 0-10 V
• 0-20 mA
• 4-20 mA

Protocolos digitales

• RS485
• EtherNet/IP
• PROFINET
• DeviceNet
• Profibus
• EtherCAT

Estas opciones permiten la integración con PLC, SCADA y redes industriales modernas.

Capacidades multigas

Los equipos pueden almacenar hasta seis calibraciones diferentes, permitiendo:

• Cambio entre distintos gases.
• Cambio entre rangos de medición.
• Reducción del inventario de equipos de repuesto.
• Mayor flexibilidad operativa.

Materiales de construcción

Las partes en contacto con el gas pueden fabricarse con:

• Acero inoxidable 316 y 316L.
• Viton.
• Buna-N.
• Kalrez.
• PTFE (Teflón).
• EPDM.

Versión SLA5800 Biotech

Orientada a aplicaciones farmacéuticas y biotecnológicas.

Características principales:

• Relación de control ampliada hasta 250:1.
• Muy baja tasa de fugas.
• Compatibilidad con aire, CO₂, nitrógeno y oxígeno.
• Cambio de gas directamente en campo.
• Diseño optimizado para requisitos sanitarios.
• Elastómeros FDA/USP Clase VI.
• Certificados de materiales y trazabilidad de calibración.

Paquetes disponibles

Performance Package

• Mejoras de desempeño para procesos biotecnológicos.
• Rango de control ampliado.
• Sensor optimizado.

Premium Package

• Incluye todas las características del paquete Performance.
• Certificados adicionales de materiales y documentación para aplicaciones reguladas.

Conexiones mecánicas disponibles

La serie ofrece múltiples configuraciones de conexión al proceso:

• Tubo por compresión.
• VCR.
• VCO.
• NPT.
• BSP.
• Conexiones sanitarias.
• Bridas ANSI.
• Bridas DIN.

Esta variedad facilita la integración en sistemas de laboratorio, plantas farmacéuticas e instalaciones industriales de gran escala.
