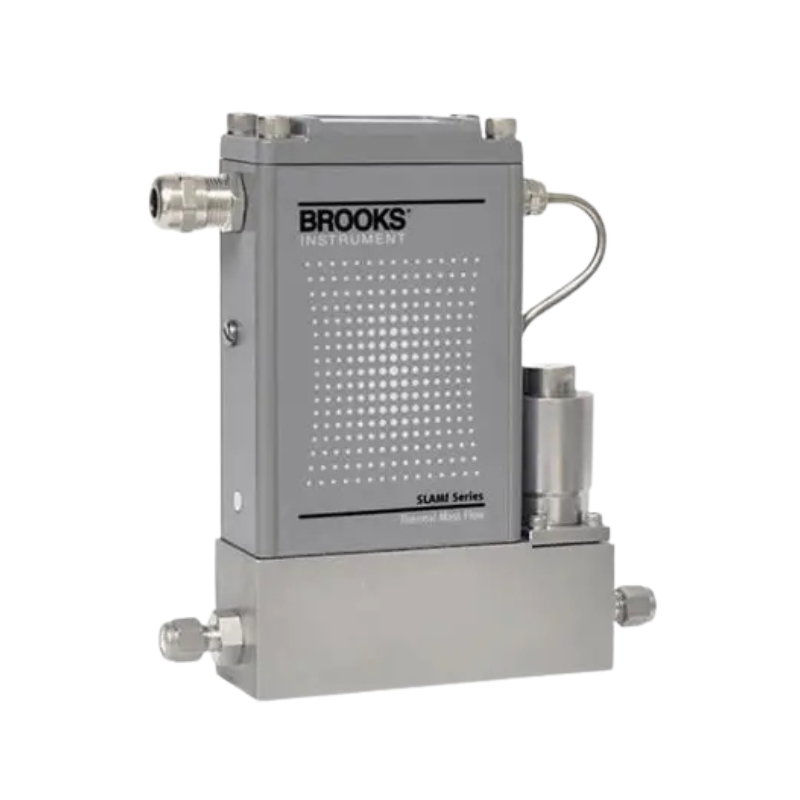

La serie SLAMf de Brooks Instrument está compuesta por controladores y medidores térmicos de caudal másico para gases, desarrollados para aplicaciones industriales que requieren alta precisión en ambientes severos. Estos equipos están diseñados para operar en condiciones con presencia de polvo, humedad, lavado frecuente, temperaturas extremas y atmósferas potencialmente explosivas.
La plataforma combina las prestaciones de medición y control de la serie SLA5800 con una carcasa reforzada para aplicaciones en áreas peligrosas y entornos industriales exigentes.
Aplicaciones
La serie está orientada a:
- Industria química y petroquímica.
- Laboratorios e investigación.
- Instrumentación analítica.
- Celdas de combustible.
- Biotecnología.
- Ciencias de la vida.
- Procesos industriales de control y medición de gases.
Características principales
- Certificaciones para áreas peligrosas.
- Protección ambiental IP66.
- Estabilidad del sensor a largo plazo.
- Puerto de servicio accesible para diagnóstico y mantenimiento.
- Sistema de alarmas y diagnósticos integrados.
- Tecnología de válvula de baja fuga y rápida respuesta.
- Calibraciones trazables a estándares internacionales.
- Diseño modular que facilita mantenimiento y reemplazo de equipos.
Tecnología del sensor
Los instrumentos utilizan sensores térmicos que ofrecen:
- Alta relación señal-ruido para mediciones precisas a bajos caudales.
- Estabilidad prolongada gracias a procesos específicos de fabricación y acondicionamiento.
- Diseño isotérmico para minimizar efectos de cambios de temperatura externa.
- Trayectoria de flujo resistente a la corrosión.
Diagnóstico y monitoreo
La serie incorpora capacidades avanzadas de diagnóstico que permiten:
- Supervisión continua del estado del instrumento.
- Acceso a parámetros operativos mediante un puerto de servicio independiente.
- Configuración de alarmas.
- Ajustes de operación y mantenimiento sin retirar el equipo del proceso.
- Detección temprana de fallas.
Las alarmas pueden indicar:
- Estado de la válvula de control.
- Totalización de flujo.
- Interrupción de comunicaciones.
- Sobretemperatura.
- Variaciones de alimentación eléctrica.
- Necesidad de mantenimiento.
Protección ambiental
Los equipos están disponibles con:
- Protección IP66 contra polvo y chorros de agua.
- Equivalencia funcional a NEMA 4X para uso en exteriores.
- Certificaciones para atmósferas explosivas y áreas clasificadas.
Rangos de medición
La familia incluye varios modelos:
| Modelo | Rango de caudal |
|---|
| SLAMf50/60 | 0,003 a 50 slpm |
| SLAMf51/61 | 15 a 150 slpm |
| SLAMf53/63 | 100 a 2500 slpm |
| SLAMf64 | 18 a 2160 m³/h |
Exactitud y desempeño
Las prestaciones incluyen:
- Exactitud de hasta ±0,6 % del valor de consigna en equipos calibrados bajo sistemas ISO 17025.
- Exactitud global de hasta ±0,9 % del valor de consigna o ±1,0 % de escala completa, según el modelo.
- Repetibilidad de hasta 0,20 % del setpoint.
- Tiempo de respuesta inferior a 1 segundo en modelos de bajo caudal.
- Tiempo de respuesta inferior a 3 segundos en modelos de mayor capacidad.
- Estabilidad del cero mejor que ±0,2 % de escala completa por año.
- Baja sensibilidad a cambios de temperatura, presión y orientación.
Condiciones operativas
- Temperatura de operación entre −14 °C y 65 °C.
- Presiones máximas de operación de hasta 1500 psi en configuraciones estándar.
- Opciones especiales disponibles hasta 4500 psi.
- Integridad de fuga externa de 1 × 10⁻⁹ atm·cc/s de helio.
Materiales de construcción
Las partes en contacto con el fluido pueden fabricarse con:
- Acero inoxidable 316 y 316L.
- Aleaciones resistentes a la corrosión.
- Viton.
- Buna-N.
- Kalrez.
- PTFE (Teflón).
- EPDM.
Las configuraciones disponibles incluyen:
- Medidores de flujo.
- Controladores de flujo.
- Válvulas normalmente abiertas.
- Válvulas normalmente cerradas.
Comunicaciones
La serie admite múltiples protocolos industriales:
- RS485.
- DeviceNet.
- Profibus.
- EtherNet/IP.
- PROFINET.
- EtherCAT.
También dispone de señales analógicas:
- 0-5 V.
- 1-5 V.
- 0-10 V.
- 0-20 mA.
- 4-20 mA.
Entre las funciones complementarias se incluyen:
- Salidas de alarma.
- Control manual de válvula (Valve Override).
- Configuración de red integrada en modelos Ethernet.
Capacidades multigas y multirango
Los equipos pueden almacenar hasta seis calibraciones diferentes, permitiendo operar con distintos gases y rangos de medición utilizando un único instrumento. Esto facilita la adaptación a diferentes procesos y reduce la necesidad de equipos de reemplazo.
Versión SLAMf Biotech
La línea SLAMf Biotech está destinada a aplicaciones biotecnológicas y farmacéuticas.
Entre sus características se incluyen:
- Relación de control de hasta 250:1.
- Muy bajos niveles de fuga.
- Compatibilidad con aire, CO₂, nitrógeno y oxígeno.
- Cambio de calibración entre gases directamente en campo.
- Diseño optimizado para limpieza y requisitos sanitarios.
- Elastómeros FDA/USP Clase VI.
- Certificaciones de materiales y calibración.
Está disponible en dos configuraciones:
- Performance Package
- Premium Package
También existen versiones con calibración específica para dióxido de carbono.
Opciones de conexión mecánica
La serie ofrece una amplia variedad de conexiones de proceso:
- Compresión para tubos de diferentes diámetros.
- Conexiones VCR.
- Conexiones VCO.
- Roscas NPT.
- Roscas BSP.
- Conexiones sanitarias.
- Bridas ANSI.
- Bridas DIN.
Estas opciones permiten adaptar los equipos a instalaciones de laboratorio, procesos farmacéuticos e instalaciones industriales de gran escala.
Certificaciones y documentación disponible
Entre los servicios y certificaciones opcionales se incluyen:
- Certificados de materiales 2.1 y 3.1.
- Certificados de calibración trazables.
- Certificación ISO 17025.
- Certificados de conformidad.
- Certificados de origen.
- Certificaciones CRN y KHK.
- Limpieza para servicio de oxígeno.
- Ensayos de presión documentados.
