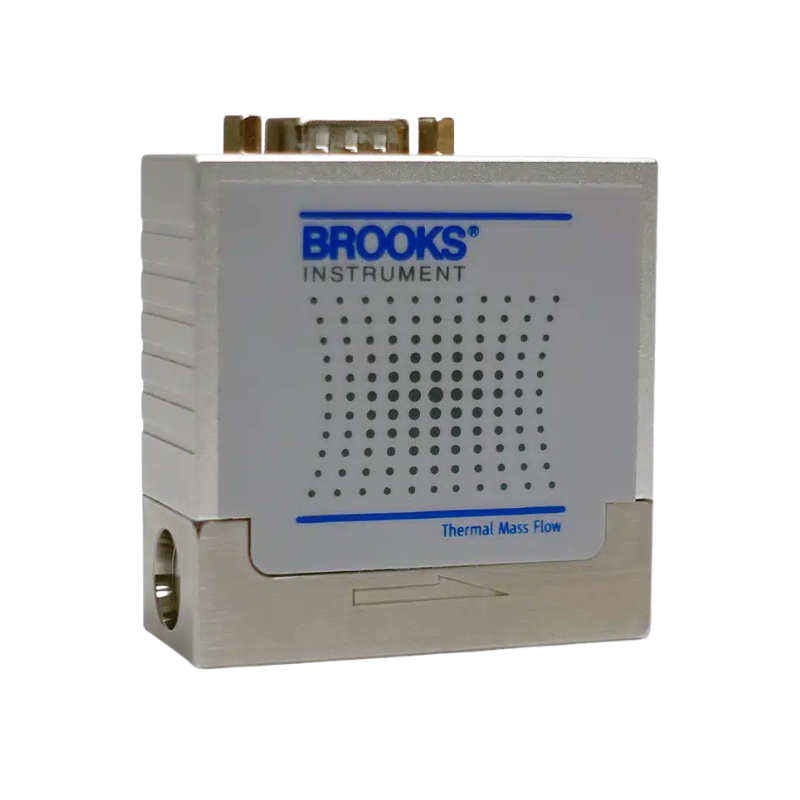

La serie GC de Brooks Instrument está compuesta por controladores de caudal másico para gases basados en tecnología MEMS, diseñados para aplicaciones de laboratorio y equipos compactos donde el espacio disponible es reducido. Integran comunicaciones digitales Modbus RTU y señales analógicas de control en una plataforma de tamaño reducido.
Características principales
- Tecnología MEMS para medición y control de caudal.
- Diseño ultracompacto.
- Sensor de alta estabilidad.
- Comunicación Modbus RTU sobre RS-485.
- Entradas y salidas analógicas configurables.
- Reconfiguración y recalibración mediante software BCAT.
- Controlador con válvula normalmente cerrada.
- Amplio rango de regulación (100:1).
- Insensible a la orientación de montaje.
Gases soportados
Configuraciones disponibles para:
- Nitrógeno (N₂)
- Aire
- Oxígeno (O₂)
- Dióxido de carbono (CO₂)
- Óxido nitroso (N₂O)
- Argón (Ar)
- Monóxido de carbono (CO)
- Metano (CH₄)
- Propano (C₃H₈)
Rangos de caudal
GC50
- Caudal de escala completa: 210 a 1500 sccm
GC51
- Caudal de escala completa: 210 a 5000 sccm
Prestaciones metrológicas
Exactitud
- ±1,5 % del valor de consigna (S.P.)
- ±0,5 % del fondo de escala (F.S.)
Relación de control (Turndown)
Repetibilidad y reproducibilidad
Linealidad
- Incluida dentro de la especificación de exactitud.
Estabilidad del cero
- ≤0,2 % del fondo de escala por año
Coeficiente térmico
Offset:
Span:
- < 0,2 % de la lectura por °C
Sensibilidad de posición
- Sin influencia por orientación de montaje.
Tiempo de respuesta
- ≤ 5 segundos para consignas inferiores o iguales al 10 % del fondo de escala.
- ≤ 2 segundos para consignas superiores al 10 % del fondo de escala.
Condiciones de operación
Temperatura
Presión máxima de operación
Presión de prueba
Presión de ruptura
Presión diferencial mínima
- 5 psi (0,35 bar)
- Algunas configuraciones específicas requieren 18 psi (1,24 bar)
Presión diferencial máxima
Rango de presión de entrada
Rango de presión de salida
Integridad de fuga
- 2 × 10⁻⁹ atm·cc/s de helio
Construcción mecánica
Tipo de válvula
Materiales en contacto con el fluido
- Acero inoxidable 316.
- Óxido de aluminio (AlOx).
- Resina epoxi 84-3J.
- Cobre.
- FKM.
- Nitruro de silicio.
Dimensiones
GC50
GC51
Conexiones disponibles
- Compresión para tubo de 1/4″.
- VCR de 1/4″.
- Compresión para tubo de 6 mm.
Comunicaciones
Digitales
- Modbus RTU.
- RS-485 mediante conector DB9 macho.
Analógicas
Configurables como:
- 0-5 Vcc.
- 0-10 Vcc.
- 0-20 mA.
- 4-20 mA.
Conector eléctrico DB9
Principales señales disponibles:
- RS-485 (+)
- RS-485 (-)
- Entrada de setpoint 0-5 Vcc
- Salida de flujo 0-5 Vcc
- Alimentación positiva
- Tierra (GND)
Alimentación y configuración
La serie puede configurarse y recalibrarse mediante el software BCAT, que permite:
- Selección de factor de gas.
- Ajuste de respuesta.
- Registro de datos.
- Verificación metrológica.
- Calibración (con licencia correspondiente).
Certificaciones y cumplimiento normativo
- IEC 61010-1.
- CE (EN 61326-1:2021).
- RoHS 2011/65/EU y 2015/863/EU.
- REACH EC 1907/2006.
- PED 2014/68/EU bajo Sound Engineering Practice.
Resumen de especificaciones principales
| Parámetro | GC50 | GC51 |
|---|
| Rango de caudal | 210-1500 sccm | 210-5000 sccm |
| Exactitud | ±1,5 % SP ±0,5 % FS | ±1,5 % SP ±0,5 % FS |
| Repetibilidad | ±0,25 % SP | ±0,25 % SP |
| Turndown | 100:1 | 100:1 |
| Tiempo de respuesta | ≤5 s / ≤2 s | ≤5 s / ≤2 s |
| Temperatura operación | 0-50 °C | 0-50 °C |
| Presión máxima | 150 psig | 150 psig |
| Presión de ruptura | 300 psig | 300 psig |
| Fuga externa | 2×10⁻⁹ atm·cc/s He | 2×10⁻⁹ atm·cc/s He |
| Comunicación digital | Modbus RTU RS-485 | Modbus RTU RS-485 |
| Señales analógicas | 0-5 V, 0-10 V, 0-20 mA, 4-20 mA | 0-5 V, 0-10 V, 0-20 mA, 4-20 mA |
| Dimensiones | 20×40×60 mm | 25×60×65 mm |
