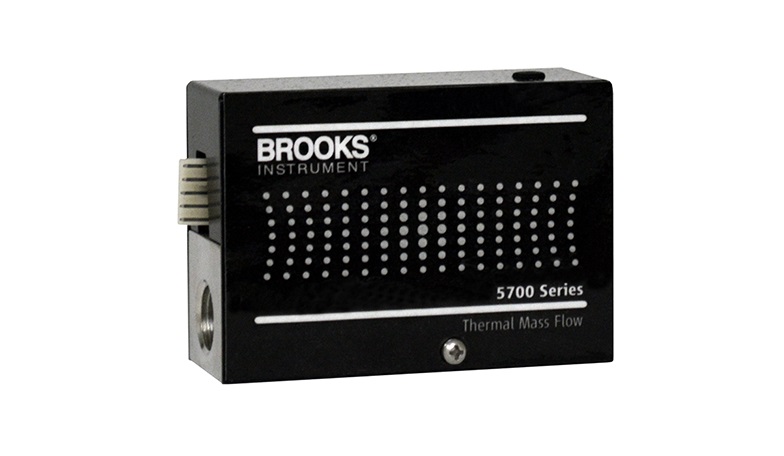

El Brooks Model 5700 es un medidor electrónico de caudal másico para gases basado en tecnología térmica. Está diseñado para aplicaciones de medición de gases de purga, análisis de procesos, instrumentación analítica y monitoreo de caudales en distintos entornos industriales y de laboratorio.
El equipo utiliza un sensor térmico de flujo másico que permite medir directamente el caudal sin necesidad de compensaciones adicionales por temperatura o presión. Además, está construido íntegramente en acero inoxidable y no posee partes móviles, lo que favorece la confiabilidad y la resistencia a la corrosión.
Aplicaciones
El Model 5700 está orientado a aplicaciones como:
- Medición de gases de purga.
- Analizadores de gases.
- Monitores de partículas.
- Analizadores de humedad.
- Equipos de medición de aire y oxígeno.
- Sistemas médicos de anestesia y oxígeno.
- Sistemas de inertización con gas.
- Medición de gases de escape.
- Procesos de aireación y espumado.
- Alimentación de quemadores con hidrógeno u oxígeno.
- Monitoreo de sistemas de burbujeo.
- Alimentación de gases en fermentación.
Características principales
- Medición directa de caudal másico.
- Amplio rango de medición.
- Excelente repetibilidad.
- Ausencia de partes móviles.
- Materiales húmedos de acero inoxidable.
- Alimentación eléctrica de una sola fuente.
- Salida analógica de 0 a 5 Vcc.
- Certificación CE para compatibilidad eléctrica.
- Diseño robusto para operación prolongada.
Rangos de medición
Los rangos estándar disponibles incluyen:
Mililitros por minuto:
- 0 a 10 ml/min
- 0 a 20 ml/min
- 0 a 50 ml/min
- 0 a 100 ml/min
- 0 a 200 ml/min
- 0 a 500 ml/min
Litros por minuto:
- 0 a 1 l/min
- 0 a 2 l/min
- 0 a 5 l/min
- 0 a 10 l/min
- 0 a 20 l/min
- 0 a 50 l/min
Las calibraciones estándar están referidas a nitrógeno.
Desempeño
Las especificaciones de funcionamiento incluyen:
- Relación de rango (rangeability): 20:1.
- Repetibilidad: ±0,5 % de escala completa.
- Exactitud: ±5 % de escala completa incluyendo linealidad.
- Sensibilidad térmica:
- Cero: menor a ±0,075 % de escala completa por °C.
- Span: menor a ±0,075 % de escala completa por °C.
- Sensibilidad a la presión:
- Sensibilidad a la orientación:
- Menor a 0,5 % de escala completa luego de realizar un nuevo ajuste de cero.
Condiciones de operación
- Presión máxima de trabajo: 150 psig (aproximadamente 10,3 bar).
- Temperatura de operación: 5 °C a 65 °C.
- Temperatura de almacenamiento: −25 °C a 100 °C.
Construcción
Los materiales principales son:
- Acero inoxidable 304.
- Acero inoxidable 316.
La construcción está diseñada para ofrecer resistencia química y mecánica en aplicaciones con distintos tipos de gases.
Conexiones
Conexiones mecánicas estándar:
Opciones disponibles:
- Compresión para tubo de 1/8″.
- Compresión para tubo de 1/4″.
- Compresión para tubo de 3/8″.
Especificaciones eléctricas
- Alimentación: 11,5 a 15,5 Vcc.
- Consumo típico: 50 mA.
- Salida analógica: 0 a 5 Vcc.
- Carga mínima recomendada: 1000 Ω.
Dimensiones y peso
- Peso aproximado: 0,5 kg (1 libra).
- La longitud total varía según el tipo de conexión seleccionada.
- Se dispone de versiones con conexiones FNPT y compresión para distintos diámetros de tubo.
Opciones de configuración
El equipo puede solicitarse con distintas combinaciones de:
- Rangos de medición.
- Temperatura de referencia de calibración (70 °F o 0 °C).
- Tipos de conexión mecánica.
- Cable de conexión de 3 metros.
- Limpieza certificada para servicio con oxígeno.
- Configuraciones estándar u opciones específicas para OEM.
Código de modelo
El sistema de codificación permite definir:
- Rango de flujo.
- Temperatura de referencia.
- Tipo de conexión.
- Materiales.
- Opciones de cableado o limpieza.
