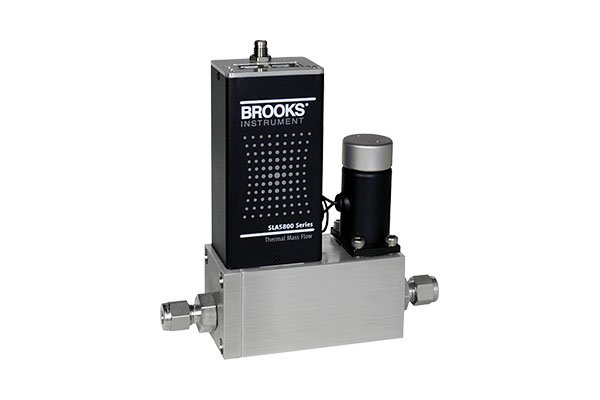

La serie SLA5800 de Brooks Instrument corresponde a controladores y medidores térmicos de caudal másico para gases, diseñados para aplicaciones en investigación química y petroquímica, laboratorios, análisis de gases, celdas de combustible y biociencias. Se destacan por su precisión, estabilidad a largo plazo, capacidad de comunicación digital y amplia variedad de configuraciones mecánicas y de control.
Características principales
- Estabilidad a largo plazo del sensor.
- Calibraciones trazables a estándares internacionales mediante sistemas metrológicos certificados.
- Opciones de entrada y salida analógicas y digitales.
- Puerto independiente de diagnóstico y servicio para configuración, alarmas, ajuste y solución de problemas sin retirar el equipo de operación.
- Arquitectura modular que facilita reemplazos y actualizaciones de equipos existentes.
- Tecnología avanzada de válvulas para minimizar fugas, mejorar la respuesta y aumentar la resistencia a la corrosión.
Tecnología de medición
La serie utiliza un sensor térmico caracterizado por:
- Alta relación señal/ruido para mediciones precisas a bajos caudales.
- Estabilidad de largo plazo obtenida mediante procesos de fabricación y acondicionamiento térmico.
- Diseño isotérmico para reducir la influencia de variaciones de temperatura externas.
Diagnóstico y mantenimiento
Los equipos incorporan funciones de autodiagnóstico y un puerto de servicio independiente que permite:
- Verificar el estado operativo.
- Acceder a parámetros internos.
- Realizar ajustes y diagnóstico de fallas.
- Evitar el desmontaje del controlador durante tareas de mantenimiento.
Rangos de caudal
La familia SLA5800 cubre un amplio rango de operación:
- Modelo SLA5850: desde 3 ccm hasta 50 slpm.
- Modelo SLA5851: hasta 150 slpm.
- Modelo SLA5853: hasta 2500 slpm.
Las relaciones de regulación (turndown) alcanzan:
- 100:1 para rangos entre 1 y 50 slpm.
- 50:1 para otros rangos estándar.
- Hasta 250:1 en versiones Biotech.
Prestaciones de control
Las especificaciones de desempeño incluyen:
- Exactitud certificada según sistemas de calibración ISO/IEC 17025.
- Repetibilidad y reproducibilidad de 0,20 % del setpoint.
- Tiempo de respuesta inferior a 1 segundo en modelos de menor caudal y menor a 3 segundos en modelos de mayor capacidad.
- Estabilidad del cero inferior a ±0,2 % de escala completa por año.
- Baja sensibilidad a temperatura, presión y orientación del instrumento.
Condiciones operativas
- Temperatura de operación: −14 °C a 65 °C.
- Presión máxima:
- Hasta 1500 psi (103 bar) para varios modelos estándar.
- Opciones especiales de hasta 4500 psi (310 bar) en determinadas configuraciones.
- Integridad de fuga externa: 1 × 10⁻⁹ atm·cc/s de helio.
Comunicaciones y señales
La serie admite múltiples interfaces:
- Señales analógicas:
- 0-5 V
- 1-5 V
- 0-10 V
- 0-20 mA
- 4-20 mA
- Comunicación digital RS485.
- Protocolos industriales:
- EtherNet/IP
- PROFINET
- DeviceNet
- Profibus
- EtherCAT.
Además, dispone de:
- Salidas de alarma configurables.
- Señal de apertura/cierre forzado de válvula (Valve Override).
- Configuración de red para versiones EtherNet/IP y PROFINET.
Alarmas y diagnósticos
Los sistemas de monitoreo incluyen alarmas por:
- Posición de válvula.
- Totalizador de caudal.
- Interrupción de red.
- Sobretemperatura.
- Variaciones de alimentación eléctrica.
- Requerimiento de servicio o mantenimiento.
Capacidades multigas y multirango
Los instrumentos pueden almacenar hasta seis calibraciones diferentes, permitiendo utilizar distintos gases y rangos de medición en un mismo equipo para reducir inventario y simplificar la gestión de repuestos.
Versión SLA5800 Biotech
La variante Biotech está orientada a procesos biotecnológicos y farmacéuticos.
Incluye:
- Relación de regulación ampliada hasta 250:1.
- Menores tasas de fuga.
- Cambio de gas in situ entre aire, CO₂, nitrógeno y oxígeno.
- Construcción optimizada para requisitos de limpieza industrial.
- Elastómeros FDA/USP Clase VI.
- Certificados de materiales y trazabilidad de calibración.
- Versiones con calibración específica para CO₂.
Las opciones Biotech se ofrecen en dos paquetes:
- Performance Package.
- Premium Package, que agrega materiales certificados y documentación asociada.
Configuraciones mecánicas
La serie ofrece múltiples conexiones de proceso, incluyendo:
- Compresión para tubos de diversos diámetros.
- VCO.
- VCR.
- NPT.
- BSP.
- Conexiones sanitarias.
- Bridas ANSI y DIN.
