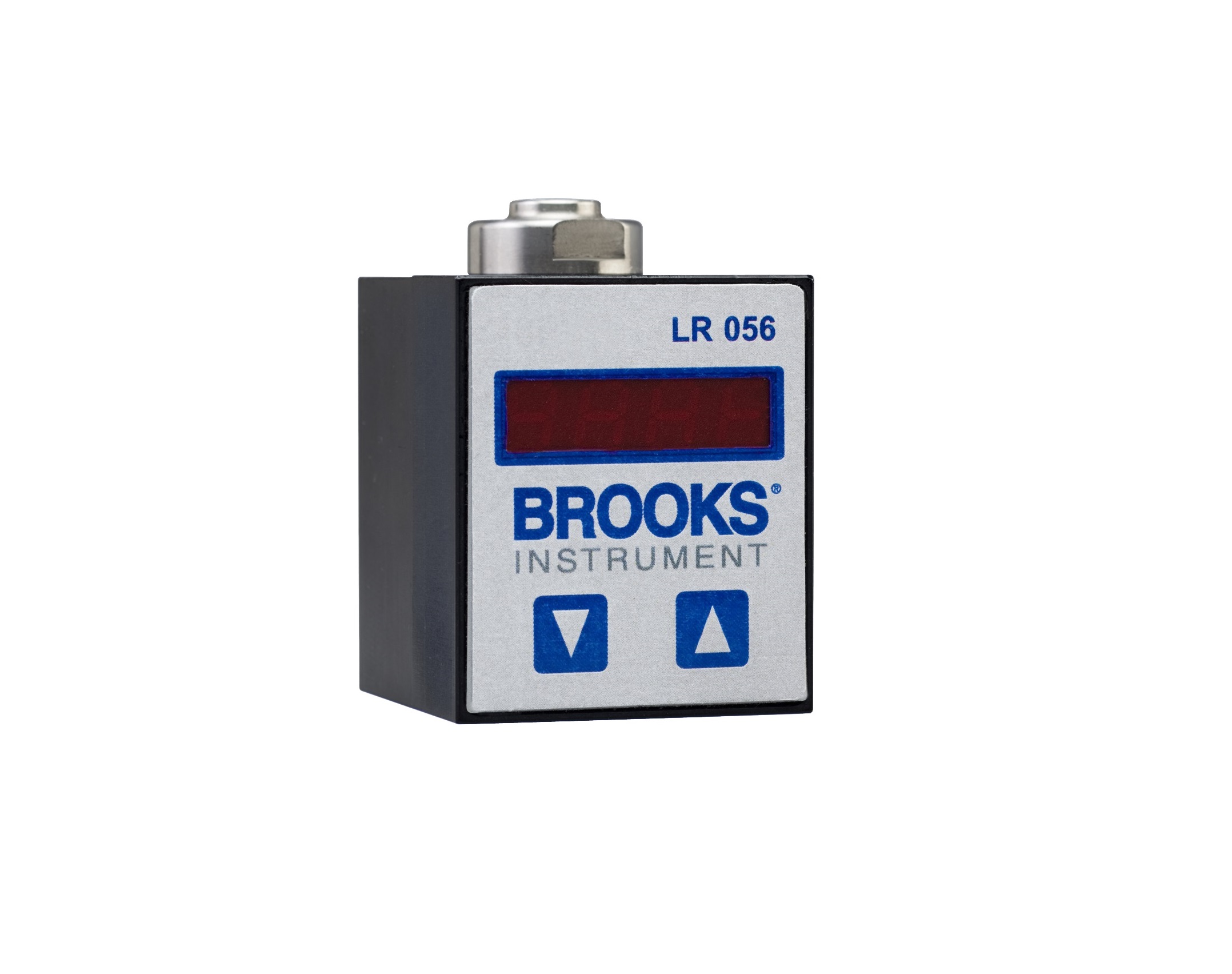

Display de indicación para transductor de presión serie LR056

El Brooks LR056 es un indicador digital local para transmisores de presión, diseñado para visualizar en tiempo real la variable medida y retransmitir la señal hacia el sistema de control. Se conecta directamente a sensores de presión mediante conector de 4 pines y permite la supervisión local de sistemas de distribución de gases.

Características principales

• Display digital local para monitoreo de presión.
• Pantalla LED de 4 dígitos.
• Carcasa metálica robusta de aluminio anodizado negro.
• Programación mediante teclas de ajuste.
• Protección mediante contraseña.
• Dos puntos de consigna (setpoints) programables.
• Generación de señal de salida al ingresar o salir de una ventana de presión definida.
• Alta inmunidad al ruido eléctrico.
• Electrónica de bajo consumo.
• Cumplimiento EMC según EN 61326.

Variables visualizadas

El equipo puede configurarse para mostrar presión en:

• psia
• psig
• bar
• kg/cm²
• MPa

Entradas y señales admitidas

Sistema de 2 hilos

• Señal analógica: 4-20 mA.
• Alimentación suministrada por el propio lazo de corriente.
• Caída máxima de tensión del indicador: ≤ 6 V.

Sistema de 3 hilos

• Señal analógica: 0,05-5,05 V.
• Alimentación en paralelo con el transmisor.
• Tensión de alimentación:
  • Mínima: 12 Vdc.
  • Máxima: 30 Vdc.

Salidas de conmutación

• Dos salidas independientes mediante optoacopladores.
• Corriente máxima de conmutación:
  • 50 mA.
• Carga mínima:
  • 450 Ω a 24 Vdc.
• Potencia máxima de conmutación:
  • 200 mW.

Prestaciones de conmutación

• Repetibilidad: ≤ ±0,1 % FSO.
• Frecuencia máxima de conmutación: 5 Hz.
• Vida útil: >100 millones de ciclos.
• Retardo programable:
  • 0 a 100 s.

Pantalla

Especificaciones

• Tipo: LED rojo de 4 dígitos.
• Altura de dígito: 7 mm.
• Ancho de dígito: 4,85 mm.
• Ángulo de visualización: 10°.

Rango de indicación

• −1999 a +9999.

Exactitud

• ±0,1 % de la escala completa ±1 dígito.

Coeficiente térmico

• 0,01 % FS/°C.

Funciones configurables

• Amortiguación digital:
  • 0,4 a 30 s.
• Actualización de lectura:
  • 0,2 a 10 s.

Protección eléctrica

• Protección permanente contra cortocircuitos.
• Protección contra inversión de polaridad.
• En caso de polaridad invertida no se producen daños, aunque el equipo queda sin funcionamiento.

Robustez mecánica

Vibración

• 10 g RMS.
• Frecuencia: 20 a 2000 Hz.

Shock

• 100 g durante 11 ms.

Condiciones ambientales

Temperatura

• Operación:
  • −25 °C a +85 °C.
• Almacenamiento:
  • −40 °C a +85 °C.

Memoria

• EEPROM no volátil para conservación de parámetros.

Construcción mecánica

Material de la carcasa

• Aluminio anodizado negro.

Peso

• Aproximadamente 200 g.

Longitud de cable estándar

• 2 m.

Conexiones eléctricas

Entrada lado sensor (conector Bendix/MIL de 4 pines)

• A: Alimentación +
• D: Alimentación –
• B: Señal + (sistemas de 3 hilos)
• C: Tierra

Salida por cable

Señales disponibles

• Alimentación positiva.
• Alimentación negativa.
• Señal analógica.
• Setpoint 1 (+ y -).
• Setpoint 2 (+ y -).
• Tierra y blindaje.

Configuraciones disponibles

Orientación de display

• Superior (Top).
• Lateral (Side).

Configuración de setpoints

• Sin setpoints.
• Con 1 setpoint.
• Con 2 setpoints.

Tipo de entrada

• 4-20 mA.
• 0,05-5,0 V.

Aplicaciones típicas

• Gabinetes de gases (Gas Cabinets).
• Paneles de distribución de gases.
• Sistemas de gases a granel (Bulk Gas).
• Monitoreo local en puntos de uso.
• Sistemas donde se requiere indicación visual inmediata de la presión de proceso.
