Controlador de caudal y presion serie 5866RT

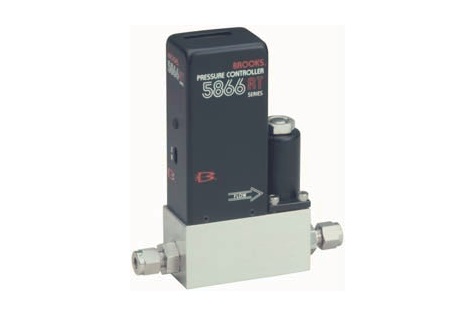

El Brooks Model 5866RT es un controlador de presión con medición integrada de caudal másico. El equipo recibe la señal de un transductor de presión remoto y utiliza electrónica de control PID ajustable junto con una válvula de control para mantener una presión de referencia determinada.

Además de controlar presión, proporciona una señal analógica proporcional al caudal másico medido y puede configurarse como controlador de caudal másico para tareas de calibración o ensayo.

Características principales

• Control de presión mediante transductor remoto.
• Medición simultánea de caudal másico.
• Alta precisión.
• Alta integridad frente a fugas.
• Superficies internas electropulidas disponibles como opción.
• Diseño compacto.
• Amplio rango de medición de caudal.
• Ajustes dinámicos de sintonización mediante interruptores DIP.
• Función de apertura o cierre forzado de la válvula mediante señal eléctrica.

Configuraciones de instalación

El sistema puede instalarse de dos formas principales:

Configuración aguas abajo (downstream):

• El controlador se ubica después del recipiente o cámara de proceso.
• El caudal suele ser determinado por un controlador de caudal másico instalado aguas arriba.

Configuración aguas arriba (upstream):

• El controlador se instala antes del recipiente.
• La presión de entrada puede ser atmosférica o provenir de una fuente líquida vaporizada.
• El caudal suele estar determinado por las características de una bomba de vacío.

Rango de medición de caudal

• Disponible para cualquier rango comprendido entre:
  • 0 a 3 sccm
  • 0 a 30.000 sccm equivalentes de nitrógeno (N₂)

Señales de salida de caudal

• Salida analógica de:
  • 0 a 5 Vcc
• Carga máxima:
  • 1 kΩ

Exactitud de medición

• ±1,0 % de escala completa incluyendo linealidad en condiciones de calibración.
• ±1,5 % de escala completa para caudales superiores a 20 slpm.
• Repetibilidad de ±0,25 % de la lectura.
• Coeficiente térmico de caudal de 0,1 % de escala completa por °C.

Control de presión

• Compatible con sensores remotos de presión con salida:
  • 0-5 V
  • 0-10 V
• Señal de consigna de presión:
  • 0-5 V
  • 0-10 V
• Dispone de salida de referencia de 5 V para generación de setpoint.
• Relación de control de presión de hasta 100:1 cuando se utiliza un transductor remoto con salida de 0-10 V.

Respuesta dinámica

• Tiempo de respuesta típico inferior a 0,8 segundos para cambios del 0 al 100 % del comando.
• Sobreimpulso de presión inferior al 2 %.
• La respuesta final depende del diseño del sistema donde se instala el controlador.

Condiciones de operación

• Temperatura de trabajo:
  • 0 °C a 65 °C (32 °F a 150 °F)
• Offset de entrada/salida:
  • 0,2 % de escala completa.
• Presión máxima admisible:
  • 1500 psig.

Integridad de fuga

Versión con sellos elastoméricos:

• Fuga máxima de 1 × 10⁻⁹ atm·cc/s de helio.

Versión con sellos metálicos:

• Fuga máxima de 1 × 10⁻¹⁰ atm·cc/s de helio.

Materiales de construcción

Partes húmedas:

• Acero inoxidable 316L / 316L VAR.

Asiento de válvula:

• Viton® o metálico.

Sellos externos e internos:

• Fluoroelastómero o metal.

Materiales opcionales de sellado:

• Buna-N.
• Teflón®.
• Kalrez®.

Conexiones mecánicas

Estándar:

• Compresión para tubo de acero inoxidable de 1/8″.
• Compresión para tubo de acero inoxidable de 1/4″.

Opcionales:

• Conexiones VCO.
• Conexiones VCR.

La versión metálica 5866RT(M) utiliza conexión VCR de 1/4″.

Especificaciones eléctricas

• Conector D-sub de 15 pines (DA-15P).

Consumo de potencia:

• Válvula normalmente cerrada (N.C.):
  • 3,5 W.
  • +15 Vcc (±5 %) a 35 mA.
  • −15 Vcc (±5 %) a 180 mA.
• Válvula normalmente abierta (N.O.):
  • 10,5 W.
  • ±15 Vcc (±5 %) a 350 mA.

Normativas

El equipo cumple con:

• Directiva EMC 89/336/EEC.
• Norma EN 61326-1 para compatibilidad electromagnética.
