Módulo interface para masicos serie 0260

La Serie 0260 es una plataforma de control, monitoreo y alimentación para instrumentos Brooks de caudal másico y presión con comunicación digital RS485 Smart Protocol. Está compuesta por un módulo de hardware de sobremesa y software para entorno Windows, permitiendo supervisar y controlar múltiples dispositivos desde una única interfaz.

Función principal

• Alimentación de instrumentos Brooks compatibles.
• Supervisión y control de hasta 30 dispositivos.
• Ajuste remoto de setpoints.
• Monitoreo de alarmas y estados.
• Registro de datos (Data Logging).
• Control por recetas (Recipes).
• Control de válvulas mediante función VOR (Valve Override).
• Funciones de mezcla (Blending).

Capacidad del sistema

Hardware

• Alimenta hasta 10 dispositivos simultáneamente.

Software

• Permite monitorear y controlar hasta 30 dispositivos.

Alimentación eléctrica

Entrada

• 85 a 250 Vac.
• 47 a 63 Hz.

Salida

• 24 Vdc ±10%.
• Corriente máxima: 3,5 A.

Interruptor principal

• Interruptor tipo rocker en panel frontal.

Protección

• Fusible accesible desde panel posterior:
  • 2,5 A.
  • Tipo anti-surge.
  • Dimensiones 5 × 20 mm.

Comunicaciones

Protocolo

• RS485 Smart Protocol.
• Compatible con conjunto de comandos tipo HART.

Conversión

• Módulo RS485 a USB incluido para conexión con PC.

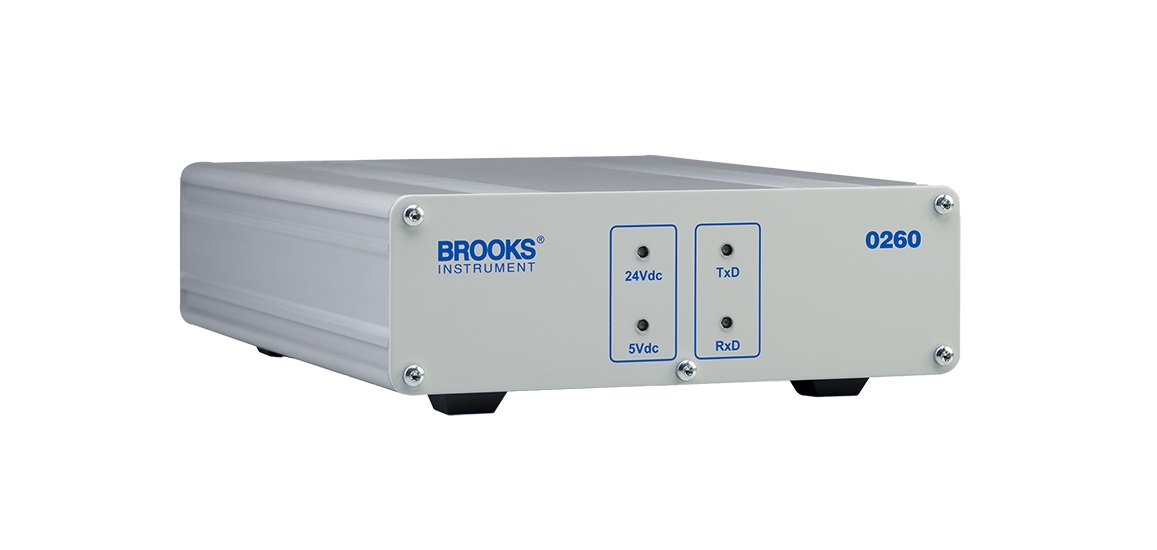

Indicadores de estado

Cuatro LED frontales:

• Presencia de 24 Vdc.
• Presencia de 5 Vdc del convertidor USB-RS485.
• Comunicación RX.
• Comunicación TX.

Requisitos de software

Compatible con:

• Windows XP SP2.
• Windows Vista.
• Windows 7.
• Windows 10.
• Windows 11.

Funciones de monitoreo

La pantalla principal permite:

• Visualizar fondo de escala.
• Visualizar caudal o presión.
• Visualizar y modificar setpoints.
• Visualizar y modificar estado VOR.
• Visualizar alarmas.
• Monitoreo individual de cada canal.

Función totalizador

• Totalizador reiniciable en cada canal.
• Utilizado para acumulación de caudal y control de consumo.

Registro de datos (Data Logging)

Los datos registrados incluyen:

• Fecha y hora.
• Setpoint.
• Valor de caudal.
• Estado VOR.
• Estados de alarma.

Además permite:

• Registro histórico.
• Visualización de datos.
• Graficación.

Control de recetas (Recipe Control)

Características:

• Almacenamiento de recetas.
• Definición de setpoints por canal.
• Programación de tiempos para cada etapa.
• Operación automática sin intervención del operador.
• Posibilidad de combinar canales automáticos y manuales.

Función de mezcla (Blending)

Cada canal puede configurarse como:

• Independiente (Stand Alone).
• Maestro (Master).
• Esclavo (Slave).

Capacidad máxima:

• Hasta 15 canales Master.
• Los restantes pueden configurarse como Slave o independientes.

Conversión de variables

• Factor de conversión configurable por canal.
• Resolución:
  • Dos decimales.
• Permite adaptar lecturas a unidades específicas del proceso.

Configuración ante falla de alimentación

Opciones configurables:

• Recuperar automáticamente el último setpoint utilizado.
• Reiniciar con setpoint en cero.

Seguridad

• Requiere llave de seguridad (dongle) instalada en la PC para habilitar el funcionamiento del software.

Condiciones ambientales

Operación

• Temperatura:
  • 0 a 50 °C.
• Humedad:
  • 0 a 95 % sin condensación.

Transporte y almacenamiento

• Temperatura:
  • −40 a 85 °C.
• Humedad:
  • 0 a 95 % sin condensación.

Cableado y conexiones

Alimentación

Opciones de cable:

• Norteamericano.
• Europeo.
• Reino Unido.

Conexión a PC

• Cable USB de 3 m.

Conexión a dispositivos

• Conector circular Lemo serie 2B de 5 vías.
• Posibilidad de cableado multipunto (multi-drop).

Dispositivos compatibles

Serie GF40

• Caudalímetros másicos.
• Controladores másicos.

Serie GF80

• Caudalímetros másicos.
• Controladores másicos.

Serie SLA58xx (Revisión B)

• Controladores másicos.
• Medidores de caudal.
• Controladores de presión.
• Transductores remotos.

Serie SLAMFxx

• Controladores másicos.
• Medidores de caudal.
• Controladores de presión.
• Transductores remotos.

Serie Quantim QMB/QMC

• Caudalímetros Coriolis.
• Controladores Coriolis.

Equipos legacy con RS485 S-Protocol

• Medidores de caudal.
• Controladores de caudal.
• Controladores de presión.
• Transductores remotos.

Configuración RS485

Terminación y polarización

Incluye jumpers para:

• Terminación de 120 Ω.
• Pull-up de 750 Ω.
• Pull-down de 750 Ω.

Modo de operación

Configuración Half Duplex (2 hilos):

• S1: ON
• S2: OFF
• S3: OFF
• S4: OFF

Certificaciones

• CE.
• EN 61326-1.
• RoHS (EPD 2002/95/EC).

Opciones de suministro

Hardware

• Software solamente.
• Hardware + software.

Distribución de software

• Descarga digital.
• Kit en CD.

Alimentación

• Sin cable.
• Cable Norteamericano.
• Cable Europeo.
• Cable Reino Unido.
