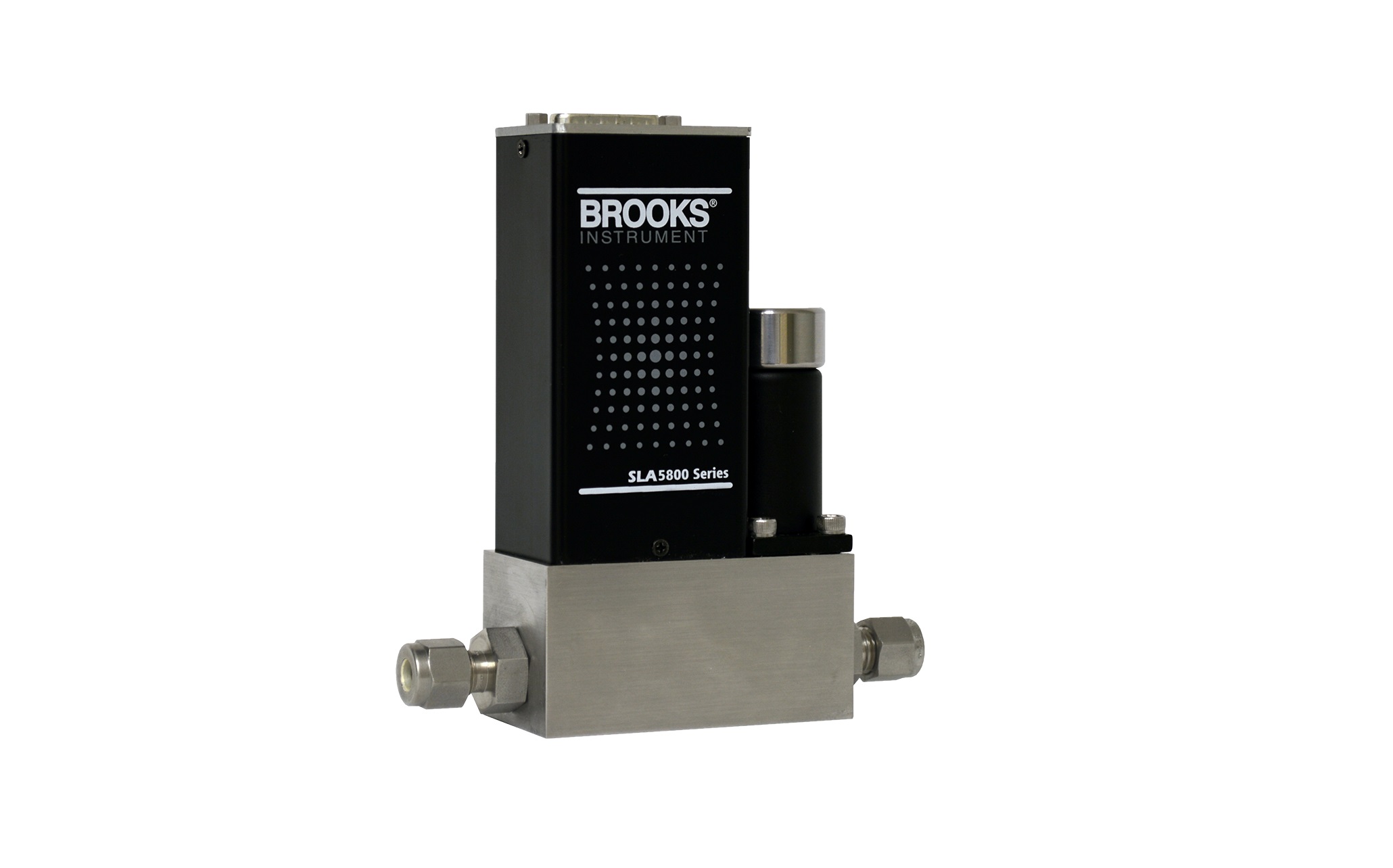

La serie SLA5800 de Brooks Instrument comprende controladores y medidores térmicos de caudal másico para gases, diseñados para aplicaciones industriales, científicas y de laboratorio donde se requiere una medición y control preciso del flujo. La línea está orientada a sectores como investigación química y petroquímica, análisis de gases, celdas de combustible, biotecnología y ciencias de la vida.
Características generales
- Alta estabilidad del sensor a largo plazo.
- Calibración trazable a estándares internacionales.
- Arquitectura modular y configurable.
- Amplia variedad de opciones de entrada y salida analógicas y digitales.
- Puerto independiente de diagnóstico y servicio.
- Diseño apto para reemplazo e integración con múltiples sistemas existentes.
- Tecnología de válvula orientada a minimizar fugas y mejorar la velocidad de respuesta.
Tecnología de medición
La serie utiliza sensores térmicos que combinan:
- Buena relación señal-ruido para mediciones precisas incluso a bajos caudales.
- Estabilidad obtenida mediante procesos avanzados de fabricación y acondicionamiento.
- Diseño isotérmico para reducir el efecto de las variaciones térmicas externas.
- Medición precisa en un amplio rango de condiciones de presión y temperatura.
Diagnóstico y mantenimiento
Los dispositivos incorporan capacidades avanzadas de autodiagnóstico, incluyendo:
- Monitoreo interno del estado del equipo.
- Puerto de servicio independiente para configuración y mantenimiento.
- Ajuste de parámetros de operación.
- Resolución de fallas sin necesidad de desmontar el instrumento del proceso.
- Configuración de alarmas y acceso a información de diagnóstico.
Rangos de caudal
La familia incluye distintos modelos capaces de cubrir un amplio rango de medición:
- SLA5850: desde 0,003 hasta 50 slpm.
- SLA5851: de 15 a 150 slpm.
- SLA5853: de 100 a 2500 slpm.
La capacidad de regulación puede alcanzar:
- 100:1 para determinados rangos de flujo.
- 50:1 para otros rangos estándar.
- Hasta 250:1 en versiones específicas para aplicaciones biotecnológicas.
Desempeño
Entre sus especificaciones principales se encuentran:
- Exactitud certificada mediante sistemas de calibración ISO/IEC 17025.
- Repetibilidad y reproducibilidad de 0,20 % del valor de consigna.
- Tiempo de respuesta inferior a 1 segundo en modelos de menor capacidad.
- Tiempo de respuesta inferior a 3 segundos en modelos de mayor capacidad.
- Estabilidad del cero menor a ±0,2 % de escala completa por año.
- Baja sensibilidad frente a cambios de temperatura, presión y orientación del instrumento.
Condiciones operativas
- Temperatura de operación entre −14 °C y 65 °C.
- Presión máxima de operación de hasta 1500 psi según modelo.
- Configuraciones especiales disponibles para presiones de hasta 4500 psi.
- Integridad de fuga externa de 1 × 10⁻⁹ atm·cc/s de helio.
Comunicaciones
La serie admite diversas alternativas de comunicación y control:
Señales analógicas:
- 0-5 V.
- 1-5 V.
- 0-10 V.
- 0-20 mA.
- 4-20 mA.
Protocolos digitales:
- RS485.
- EtherNet/IP.
- PROFINET.
- DeviceNet.
- Profibus.
- EtherCAT.
Alarmas y funciones de supervisión
Los equipos pueden generar alarmas relacionadas con:
- Estado de la válvula.
- Totalización de flujo.
- Interrupciones de red.
- Sobretemperatura.
- Variaciones de tensión de alimentación.
- Necesidad de mantenimiento o servicio.
Capacidades multigas y multirango
Los instrumentos pueden almacenar hasta seis calibraciones diferentes, permitiendo utilizar un mismo equipo con distintos gases y diferentes rangos de medición. Esta característica facilita la reducción de inventario y aumenta la flexibilidad operativa.
Versión SLA5800 Biotech
La versión Biotech está destinada a aplicaciones farmacéuticas y biotecnológicas e incorpora:
- Amplio rango de regulación de caudal.
- Bajos niveles de fuga.
- Cambio de gas sin desmontar el equipo.
- Compatibilidad con aire, CO₂, nitrógeno y oxígeno.
- Construcción optimizada para requisitos de limpieza y sanitización.
- Elastómeros FDA/USP Clase VI.
- Certificados de materiales y trazabilidad de calibración.
Se ofrece en configuraciones Performance Package y Premium Package.
Configuraciones mecánicas
La serie dispone de numerosas opciones de conexión al proceso, incluyendo:
- Conexiones para tubos de distintos diámetros.
- VCO.
- VCR.
- NPT.
- BSP.
- Conexiones sanitarias.
- Bridas ANSI.
- Bridas DIN.
También se ofrecen múltiples configuraciones dimensionales para adaptarse a diferentes sistemas de instalación y distribución de gases.
