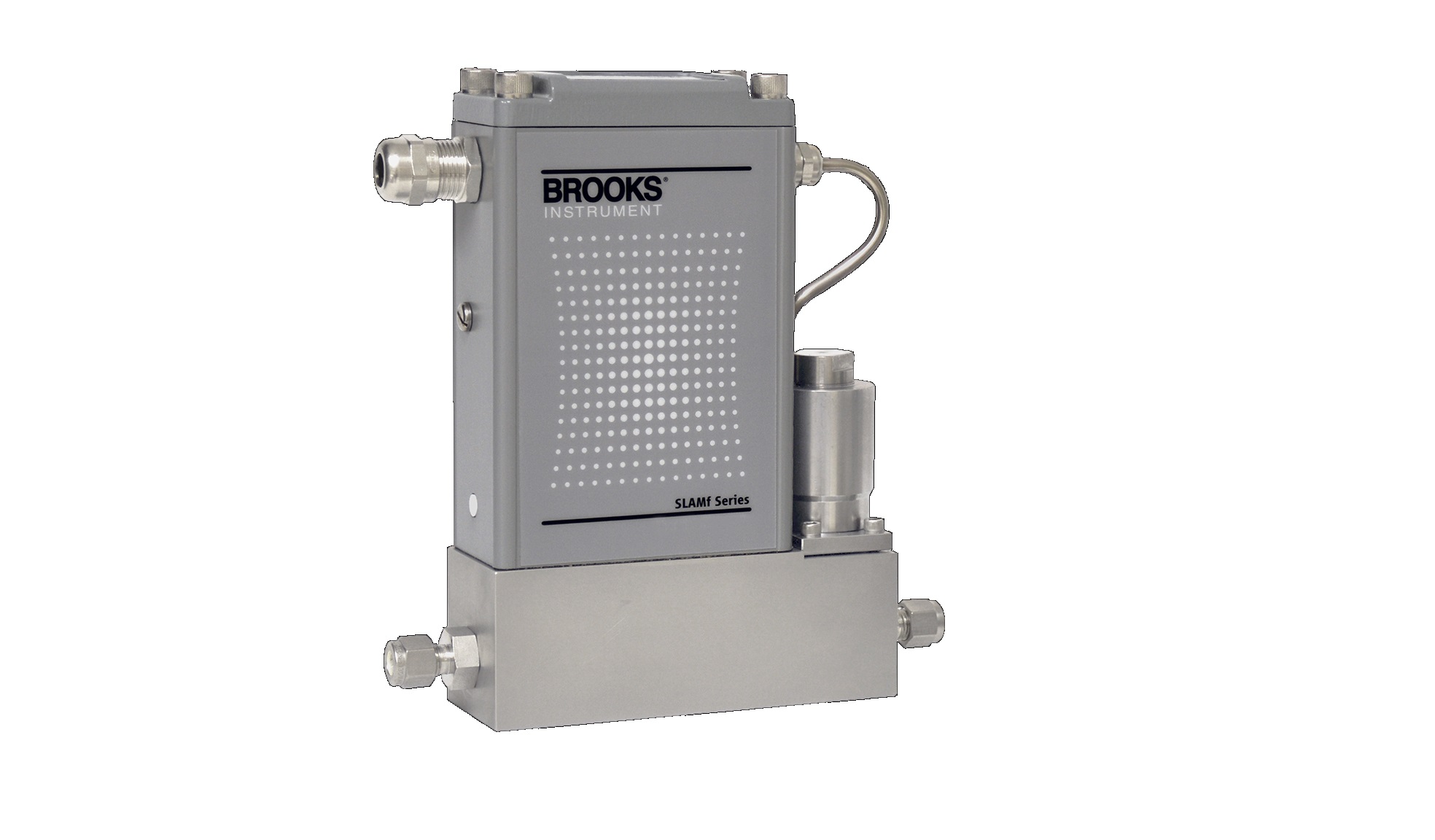

La serie SLAMf de Brooks Instrument está compuesta por controladores y medidores térmicos de caudal másico para gases, diseñados para operar en ambientes industriales exigentes con presencia de polvo, humedad, temperaturas extremas, atmósferas potencialmente explosivas y aplicaciones sometidas a lavado o limpieza frecuente. La familia está basada en la tecnología de la serie SLA5800 e incorpora una carcasa certificada IP66 y para áreas peligrosas.
Aplicaciones
Los equipos están orientados a una amplia variedad de aplicaciones industriales y científicas, entre ellas:
- Industria química y petroquímica.
- Laboratorios e investigación.
- Equipos analíticos.
- Celdas de combustible.
- Biotecnología.
- Ciencias de la vida.
- Procesos que requieren medición y control preciso de flujo de gases.
Características principales
- Certificaciones para áreas peligrosas y protección IP66.
- Estabilidad del sensor a largo plazo.
- Puerto de servicio accesible por el usuario.
- Funciones avanzadas de alarmas y diagnósticos.
- Tecnología de válvula de bajo nivel de fuga.
- Alta precisión con calibración trazable a estándares internacionales.
- Diseño modular y configurable.
- Posibilidad de reemplazo directo de otras marcas de controladores de flujo.
Tecnología del sensor
La serie utiliza sensores térmicos con:
- Excelente relación señal-ruido para mediciones precisas en bajos caudales.
- Estabilidad prolongada gracias al diseño y procesos de fabricación optimizados.
- Aislamiento térmico que reduce la influencia de cambios de temperatura ambiente.
- Trayectoria de flujo resistente a la corrosión.
Diagnósticos y mantenimiento
Los equipos incorporan:
- Rutinas internas de autodiagnóstico.
- Puerto independiente de diagnóstico y servicio.
- Ajuste de alarmas y parámetros sin retirar el instrumento del proceso.
- Acceso simplificado para puesta en marcha y resolución de fallas.
Las alarmas disponibles incluyen:
- Estado de válvula de control.
- Totalizador de caudal.
- Interrupción de comunicaciones.
- Sobretemperatura.
- Variaciones de alimentación eléctrica.
- Requerimiento de mantenimiento.
Protección ambiental y certificaciones
La carcasa está diseñada para entornos industriales severos:
- Protección IP66 contra polvo y chorros de agua de alta presión.
- Equivalencia NEMA 4X para aplicaciones exteriores.
- Disponibilidad de certificaciones UL, ATEX, IECEx y KOSHA para atmósferas peligrosas.
- Compatibilidad con requisitos EMC y RoHS.
Rangos de caudal
La familia comprende varios modelos:
| Modelo | Rango de caudal |
|---|
| SLAMf50/60 | 0,003 a 50 slpm |
| SLAMf51/61 | 15 a 150 slpm |
| SLAMf53/63 | 100 a 2500 slpm |
| SLAMf64 | 18 a 2160 m³/h |
Exactitud y desempeño
Equipos certificados ISO 17025:
- ±0,6 % del setpoint para gran parte del rango operativo.
- ±0,12 % de escala completa en bajos caudales.
Exactitud total incluyendo incertidumbre de calibración:
- ±0,9 % del setpoint para modelos de menor capacidad.
- ±1,0 % de escala completa para modelos de mayor capacidad.
Otras prestaciones:
- Repetibilidad de hasta 0,20 % del setpoint.
- Tiempo de respuesta inferior a 1 segundo en modelos de menor caudal.
- Tiempo de respuesta inferior a 3 segundos en modelos de mayor capacidad.
- Estabilidad del cero mejor que ±0,2 % de escala completa por año.
- Baja sensibilidad a variaciones de temperatura y orientación.
Presiones y condiciones operativas
- Temperatura de operación: −14 °C a 65 °C.
- Presión máxima estándar:
- Hasta 1500 psi (103 bar) según modelo.
- Opciones especiales de hasta 4500 psi (310 bar).
- Integridad de fuga externa:
- 1 × 10⁻⁹ atm·cc/s de helio.
Los requisitos de presión diferencial mínima dependen del modelo y caudal seleccionado.Materiales de construcción
Materiales principales en contacto con el fluido:
- Acero inoxidable 316 y 316L.
- Aleaciones resistentes a la corrosión.
- Elastómeros Viton.
- Buna-N.
- Kalrez.
- PTFE (Teflón).
- EPDM.
Los equipos pueden suministrarse como:
- Controladores de flujo.
- Medidores de flujo.
- Válvulas normalmente cerradas.
- Válvulas normalmente abiertas.
Comunicaciones y conectividad
La serie admite una amplia variedad de protocolos industriales:
- RS485.
- DeviceNet.
- Profibus.
- EtherNet/IP.
- PROFINET.
- EtherCAT.
También dispone de señales analógicas:
- 0-5 V.
- 1-5 V.
- 0-10 V.
- 0-20 mA.
- 4-20 mA.
Incluye funciones de:
- Salidas de alarma.
- Control manual de válvula (Valve Override).
- Configuración de red integrada en versiones Ethernet.
Funcionalidad multigas y multirango
Los equipos pueden almacenar hasta seis calibraciones diferentes para gases distintos, permitiendo:
- Cambio rápido entre gases.
- Cambio de rangos de caudal.
- Reducción del inventario de instrumentos de repuesto.
Versión SLAMf Biotech
Existe una versión específica para aplicaciones biotecnológicas y farmacéuticas.
Sus características incluyen:
- Relación de regulación de hasta 250:1.
- Bajísimos niveles de fuga.
- Calibraciones para aire, CO₂, nitrógeno y oxígeno.
- Construcción optimizada para limpieza y procesos sanitarios.
- Elastómeros FDA/USP Clase VI.
- Certificados de materiales y de calibración.
- Opciones especiales para aplicaciones GMP y bioprocesos.
Se ofrece en dos paquetes:
- Performance Package
- Premium Package
También existen versiones con calibración específica para dióxido de carbono.
Conexiones mecánicas
La serie ofrece una amplia variedad de conexiones de proceso:
- Compresión para tubos en múltiples diámetros.
- VCR.
- VCO.
- NPT.
- BSP.
- Conexiones sanitarias.
- Bridas ANSI.
- Bridas DIN.
Esto permite adaptar el equipo a instalaciones de laboratorio, procesos farmacéuticos e instalaciones industriales de gran escala.
Certificaciones y documentación adicional
Entre las opciones disponibles se encuentran:
- Certificados de materiales 2.1 y 3.1.
- Certificados de calibración trazables a NIST.
- Certificaciones ISO 17025.
- Certificados de conformidad.
- Certificados de origen.
- Certificaciones CRN y KHK.
- Servicios de limpieza para oxígeno.
- Ensayos de presión documentados.
