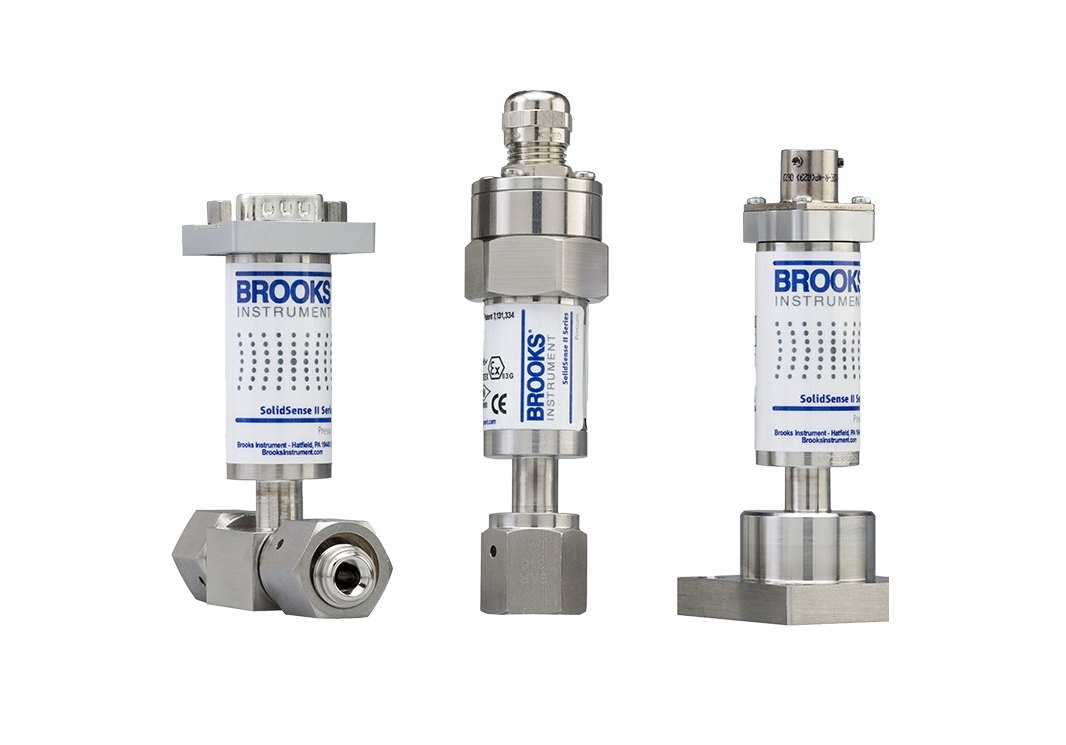

La serie SolidSense II® GF/GI está compuesta por transductores de presión para aplicaciones de alta pureza (HP) y ultra alta pureza (UHP), diseñados para monitoreo de gases de proceso con alta estabilidad, precisión y baja deriva a largo plazo.
Características principales
- Sensores de deformación de silicio micro mecanizados.
- Dos pares de strain gauges de precisión.
- Unión mediante proceso de fusión por vidrio a alta temperatura.
- Sistema de aislamiento mecánico de tensiones de montaje.
- Compensación digital de temperatura.
- Linealización y calibración digital.
- Camino de flujo completamente barrido (Fully Swept Flowpath).
- Versión con indicador digital integrado totalmente giratorio (serie GI).
Versiones disponibles
Serie GF
Serie GI
- Con display digital integrado.
Desempeño
Exactitud
- ±0,25 % del fondo de escala (BFSL).
Tiempo de respuesta
Presión de prueba (Proof Pressure)
- 200 % del fondo de escala para rangos hasta 2000 psi.
- 150 % del fondo de escala para rangos superiores.
Presión de ruptura (Burst Pressure)
- 400 % del fondo de escala.
Comportamiento térmico
Rangos superiores a 100 psi
- ±0,02 % F.S./°F entre -20 °C y 60 °C.
- ±0,50 % F.S. para versiones de salida 0-10 Vdc entre 20 °C y 60 °C.
Rangos inferiores a 100 psi
- ±0,04 % F.S./°F entre -20 °C y 60 °C.
- ±1,00 % F.S. para versiones 0-10 Vdc entre 20 °C y 60 °C.
Temperatura de operación
Serie GF
- Operación:
- Almacenamiento:
Serie GI
- Operación:
- Almacenamiento:
Temperatura compensada
- -20 °C a 60 °C.
- Versiones 0-10 Vdc:
Materiales de construcción
Carcasa
- Acero inoxidable.
- Polímeros técnicos.
Partes mojadas
- Acero inoxidable 316L conforme SEMI F20.
Acabado superficial
Limpieza
- Conforme ASTM F1374-92 (2005).
Volumen interno
Peso
- Aproximadamente 0,32 kg (0,70 lb).
Alimentación eléctrica
Consumo
GF
GI
Alimentación para salida 4-20 mA
GF
GI
Alimentación para salida 0-5 Vdc
Alimentación para salida 0-10 Vdc
GF
GI
Tipos de salida
Disponibles:
- 4 a 20 mA.
- 0 a 5 Vdc.
- 0 a 10 Vdc.
- 0,05 a 5,05 Vdc.
- 0,2 a 5,2 Vdc.
- 2 a 10 Vdc.
- Solo display (sin salida analógica, serie GI).
Display integrado (Serie GI)
Características
- Display LED rojo de 7 segmentos.
- Indicador de 4 dígitos.
- Cambio entre psi y kPa.
- Rotación continua en cuatro cuadrantes.
Resolución visual
Exactitud del display
psi
- ±0,25 % de la lectura ±1 dígito.
kPa
- ±0,25 % de la lectura ±5 dígitos.
Tamaño de caracteres
Sobrepresión
- Activación a 110 % F.S. ±5 % F.S.
- Indicación:
Ajuste de cero
- Potenciómetro de cero incorporado.
Rangos de presión disponibles
En psi
- 30 psi
- 45 psi
- 60 psi
- 100 psi
- 150 psi
- 235 psi
- 250 psi
- 500 psi
- 1000 psi
- 1500 psi
- 2500 psi
- 3000 psi
En bar
- 2 bar
- 7 bar
- 17 bar
- 34 bar
- 69 bar
- 100 bar
- 172 bar
- 207 bar
En kPa
En MPa
- 0,29 MPa
- 0,69 MPa
- 1,7 MPa
- 3,4 MPa
- 6,9 MPa
- 17,2 MPa
- 20,7 MPa
En Torr
Tipos de medición
Disponibles para:
- Presión absoluta.
- Presión manométrica (Gauge).
- Presión compuesta (Compound).
- Vacío absoluto en Torr.
Configuraciones mecánicas
Cuerpo
- Dead End (D).
- Flow Through (F).
Conexiones de proceso
- Face Seal Swivel Female 1/4″.
- Face Seal Swivel Male 1/4″.
- Face Seal Fixed Male.
- Tube Weld Stub 1/4″.
- 1/4″ NPT.
- Surface Mount C-Seal 1.125″.
- Surface Mount C-Seal 1.5″.
- Surface Mount High Flow.
Conexiones eléctricas disponibles
- Pigtail AMP®.
- Bendix®.
- Molex®.
- D-Sub 9 pines.
- HD D-Sub 15 pines.
- M12.
- Cables de distintas longitudes integrados.
Cumplimientos y certificaciones
Compatibilidad electromagnética
- Cumple Directiva EMC 2014/30/EU.
RoHS
- Cumple Directiva RoHS 2002/95/EC.
FM
- Disponible en configuraciones seleccionadas.
Aplicaciones típicas
- Monitoreo de gases de proceso UHP.
- Sistemas de semiconductores.
- Distribución de gases especiales.
- Herramientas de fabricación electrónica.
- Líneas de gases de alta pureza.
- Sistemas de control de presión de proceso.
