El Modelo 2280A es un sistema de monitoreo de sulfuro de hidrógeno (H₂S) de cuatro canales, diseñado para la detección continua de este gas en concentraciones medidas en ppm. El sistema está compuesto por un controlador basado en microprocesador y cuatro conjuntos de sensores remotos monitoreados de forma independiente.
Aplicaciones
- Estaciones compresoras.
- Plataformas y equipos de perforación.
- Instalaciones de carga de combustibles.
- Plataformas de producción de petróleo y gas.
- Turbinas de gas.
- Plantas de procesamiento y almacenamiento de GNL.
- Registro de pozos petroleros.
- Monitoreo de vapores de solventes.
- Plantas de tratamiento de aguas residuales.
Características principales
- Sistema de cuatro canales independientes.
- Sensores de difusión continua de estado sólido.
- Indicadores LED de alta visibilidad.
- Calibración sin necesidad de ajustes mecánicos.
- Bajo consumo energético.
- Amplia variedad de configuraciones de relés.
- Monitoreo independiente de cada sensor.
- Garantía de dos años.

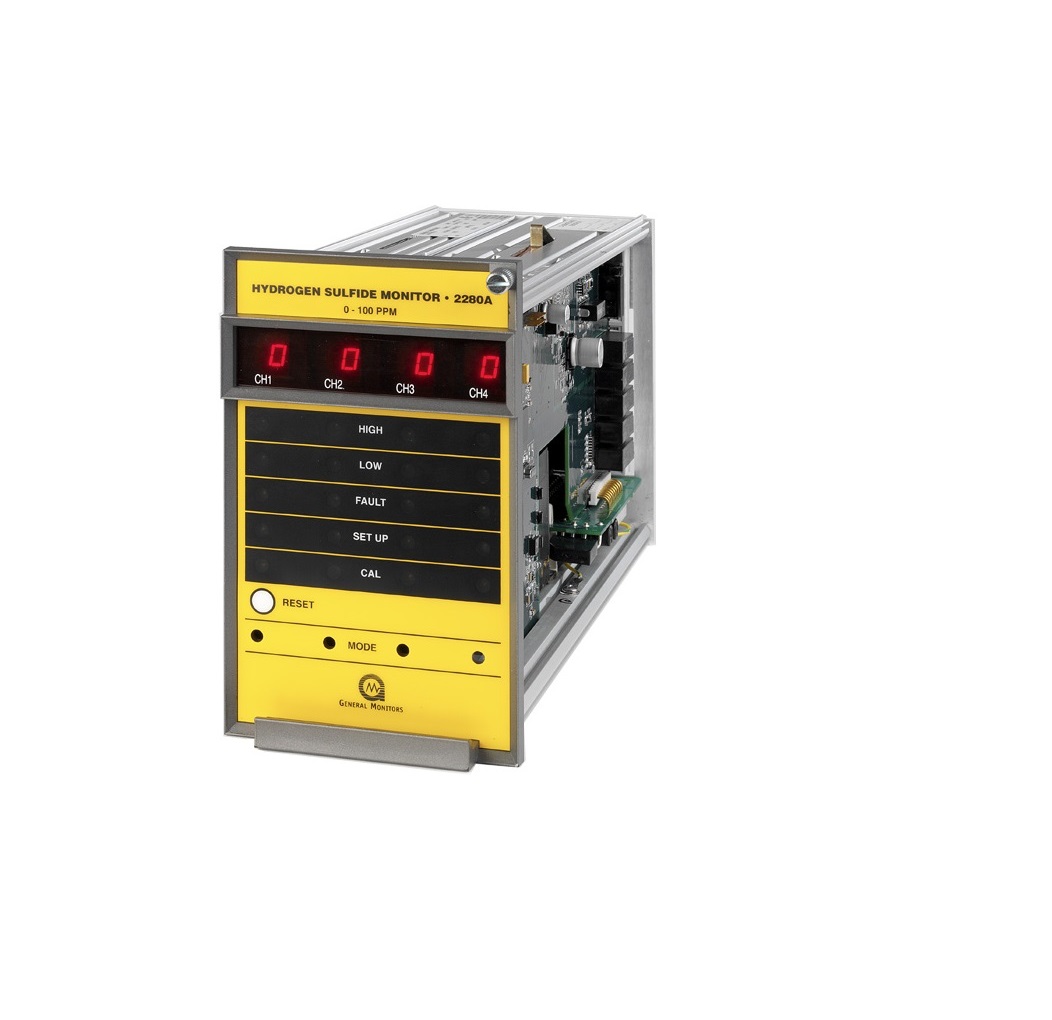

Controlador
El controlador incorpora:
- Display digital para lectura de concentración.
- Indicadores de estado.
- Botón de modo.
- Botón de reinicio.
La pantalla permite visualizar:
- Concentración de H₂S en el punto de medición.
- Códigos de diagnóstico de fallas.
- Mensajes de calibración.
- Parámetros de configuración.
Puede instalarse en:
También dispone de carcasas opcionales para áreas clasificadas Clase I, División 1, Grupos C y D.
Especificaciones de medición
- Escalas disponibles:
- 0 a 20 ppm.
- 0 a 50 ppm.
- 0 a 99 ppm.
- Exactitud:
- ±2 ppm o ±10 % de la concentración aplicada, el valor que resulte mayor.
- Repetibilidad:
- ±2 ppm o ±10 % de la lectura, el valor que resulte mayor.
Especificaciones ambientales
- Temperatura de operación: 0 °C a 60 °C.
- Temperatura de almacenamiento: −20 °C a 65 °C.
- Humedad relativa: 10 a 95 % sin condensación.
Especificaciones mecánicas
- Montaje en panel o pared.
- Dimensiones: 102 × 175 × 292 mm.
- Peso: 2,86 kg.
Especificaciones eléctricas
- Alimentación:
- 105 a 130 VAC.
- Opción 205 a 255 VAC.
- 22 a 30 VDC.
- Frecuencia: 50/60 Hz.
- Consumo nominal:
- Salida analógica:
- 4-20 mA.
- Carga máxima de 300 Ω.
- Precisión ±5 %.
- Rango efectivo de 1,5 a 20 mA.
- Relés de alarma:
- 4 A a 117 VAC para carga resistiva.
Indicadores de estado
- AO: falla de salida analógica.
- SE: falla de sensor.
- HI: sobrevoltaje de alimentación.
- LO: bajo voltaje de alimentación.
Sensores
El sistema utiliza sensores específicos para H₂S basados en tecnología de adsorción y difusión continua.
Características principales:
- Tipo de detección: difusión continua por adsorción.
- Especificidad para sulfuro de hidrógeno.
- Deriva de cero inferior al 5 % anual.
- Vida útil típica entre 3 y 5 años.
Desempeño del sensor
Tiempo de respuesta T50:
- Menor a 14 segundos utilizando protector tipo malla (screen).
- Menor a 30 segundos utilizando protector sinterizado.
Rango de temperatura de sensores
- Sensor estándar CSA:
- Sensor estándar FM:
- Sensor estándar ATEX/IECEx:
Clasificaciones y certificaciones
- Clase I, División 1.
- Grupos B, C y D.
- Certificación CSA.
Cableado entre controlador y sensores
Cable de cuatro conductores con resistencia máxima de lazo de 20 Ω.
Longitudes máximas recomendadas:
- AWG 14: 1.029 m.
- AWG 16: 686 m.
- AWG 18: 411 m.
- AWG 20: 274 m.
Se recomienda el uso de cable blindado para la conexión entre sensores y controlador.
Configuración estándar
- Alimentación 110 VAC / 24 VDC.
- Relés y alarmas comunes.
- Alarma principal con enclavamiento.
- Advertencia sin enclavamiento.
- Relés desenergizados en condición normal.
- Sensor estándar de 100 ppm.
- Escala de lectura de hasta 99 ppm.
- Cuatro canales activos.
El sistema está diseñado para la supervisión continua de sulfuro de hidrógeno en instalaciones industriales, ofreciendo monitoreo simultáneo de cuatro puntos de detección con sensores específicos para H₂S y tiempos de respuesta rápidos.
