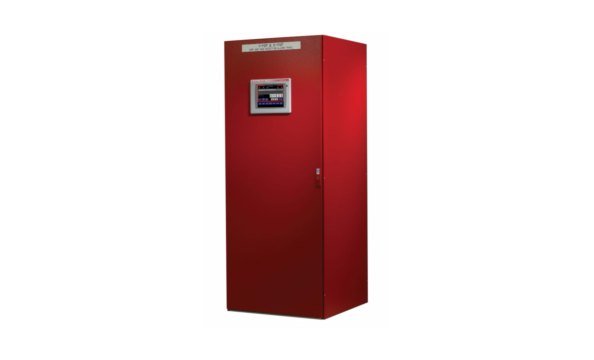

HazardWatch® es un sistema integrado de detección de incendios y gases desarrollado para aplicaciones industriales de alta exigencia. Su arquitectura modular y escalable permite integrar detectores de llama, detectores de gases combustibles, gases tóxicos y dióxido de carbono dentro de una única plataforma de supervisión y control.
El sistema está basado en tecnología Allen-Bradley ControlLogix™ PLC y permite implementar funciones de detección, monitoreo, alarmas, registro de eventos y comunicación con sistemas de control industrial.
Arquitectura del Sistema
Componentes Principales
- Panel local de incendio y gas.
- Interfaz de operador con pantalla táctil color.
- Fuente de alimentación dedicada.
- Sistema de respaldo por baterías.
- Red de comunicaciones HazardNet.
- Estación central de monitoreo HazardView (opcional).
- Integración con sistemas DCS y ESD.
- Comunicación HART con dispositivos de campo.
Escalabilidad
- Adecuado para sistemas pequeños o grandes complejos industriales.
- Capacidad para conectar hasta 13 paneles locales de incendio y gas.
- Red de comunicaciones con alcance de hasta 25 km.
Plataforma de Control
Controlador
- Basado en PLC Allen-Bradley ControlLogix™.
- Hardware y software validados para aplicaciones de seguridad.
- Memoria no volátil en procesador y pantalla táctil.
Interfaz Operador
- Pantalla táctil color.
- Operación local del sistema.
- Configuración y supervisión centralizada.
- Visualización de alarmas y estados operativos.
- Registro histórico de eventos.
Comunicaciones
HazardNet
Sistema de comunicaciones redundante y tolerante a fallas.
Características:
- Medio de transmisión mediante cobre o fibra óptica.
- Ancho de banda de 5 Mbit/s.
- Alcance de red de hasta 25 km.
- Arquitectura redundante para mayor disponibilidad.
Protocolos Soportados
- Modbus.
- Ethernet.
- ControlNet.
- HART.
Integración de Sistemas
Compatible con:
- Sistemas DCS.
- Sistemas ESD.
- Sistemas de supresión de incendios.
- Sirenas.
- Balizas luminosas.
- Equipos auxiliares de terceros.
Funciones del Sistema
- Monitoreo centralizado de incendios y gases.
- Gestión de alarmas.
- Registro de eventos.
- Registro histórico de datos.
- Monitoreo de estación central.
- Comunicaciones redundantes.
- Integración con dispositivos direccionables.
- Entradas y salidas remotas.
Certificaciones y Aprobaciones
Aprobaciones FM para:
- Cumplimiento NFPA 72.
- Panel de alarma contra incendios.
- Controlador de detección de gases.
- Monitoreo central propietario.
- Comunicaciones digitales tolerantes a fallas.
- Panel de control de liberación.
- Lazo direccionable para edificios.
- Entradas y salidas remotas.
Detectores Compatibles
Detectores de Llama
FL3100H
- Tecnología UV y UV/IR.
- Monitoreo continuo del trayecto óptico (COPM).
- Análisis digital de frecuencia (DFA).
FL4000H
- Tecnología infrarroja multiespectral (MSIR).
- Redes neuronales para discriminación de falsas alarmas.
- Amplio campo visual.
- Opciones HART, Modbus y relés.
Detectores de Gas
IR400
- Detector infrarrojo puntual para gases combustibles.
- Medición en %LEL.
- Operación fail-safe.
- Sin calibraciones rutinarias.
S4000CH
- Detector de gases combustibles por perla catalítica.
- Diseño basado en microprocesador.
- Comunicación HART y Modbus.
IR5500
- Detector de gases por barrera infrarroja (Open Path).
- Tecnología de haz único.
- Aplicaciones para perímetros y grandes áreas abiertas.
- Alta inmunidad a deriva y falsas alarmas.
TS4000H
- Detector de gases tóxicos.
- Compatible con 11 gases diferentes.
- Sensores electroquímicos.
- Aislamiento galvánico.
- Reemplazo de sensores en caliente.
IR700
- Detector infrarrojo para dióxido de carbono.
- Tecnología de doble haz.
- Medición en niveles ppm.
- Operación fail-safe.
S4000TH
- Detector de sulfuro de hidrógeno.
- Tecnología TFMOS.
- Diseño basado en microprocesador.
Gassonic
- Detector ultrasónico de fugas de gas.
- Detección de fugas de alta presión.
- No requiere contacto directo entre el gas y el sensor.
- Especialmente apto para instalaciones exteriores.
Comunicaciones con Dispositivos de Campo
- Soporte para sensores con protocolo HART.
- Integración con dispositivos inteligentes de detección.
- Monitoreo de estado y diagnóstico remoto.
Registro y Gestión de Eventos
El sistema permite:
- Registro de alarmas.
- Registro histórico de eventos.
- Almacenamiento de datos operativos.
- Supervisión centralizada de estados y condiciones del sistema.
Especificaciones de Instalación
Gabinete
- Gabinete mural NEMA 12.
- Terminales montados sobre riel.
- Organización del cableado por tipo de entrada y salida.
- Diseño orientado a facilitar instalación y mantenimiento.
Topología de Cableado
- Arquitectura de cableado simplificada.
- Soporte para comunicaciones redundantes.
- Diseño optimizado para reducir costos de instalación.
Aplicaciones Típicas
- Plantas de LNG.
- Terminales de GNC.
- Carga y descarga de camiones cisterna.
- Plantas químicas.
- Centrales eléctricas.
- Aeropuertos y áreas de mantenimiento aeronáutico.
- Instalaciones aeroespaciales.
- Plantas automotrices.
- Plataformas offshore.
- Refinerías.
- Oleoductos y gasoductos.
- Estaciones compresoras.
- Instalaciones de almacenamiento.
Características Técnicas Destacadas
- Plataforma basada en PLC ControlLogix™.
- Sistema modular y escalable.
- Hasta 13 paneles conectados en red.
- Comunicaciones redundantes HazardNet.
- Alcance de red de hasta 25 km.
- Ancho de banda de 5 Mbit/s.
- Integración de detección de fuego y gases en una única plataforma.
- Monitoreo local y remoto.
- Registro de eventos y datos históricos.
- Comunicación Modbus, Ethernet, ControlNet y HART.
- Compatibilidad con detectores de llama, gases combustibles, gases tóxicos, CO₂ y detectores ultrasónicos de fugas de gas.
- Certificaciones FM para aplicaciones de detección de incendios y gases industriales.
