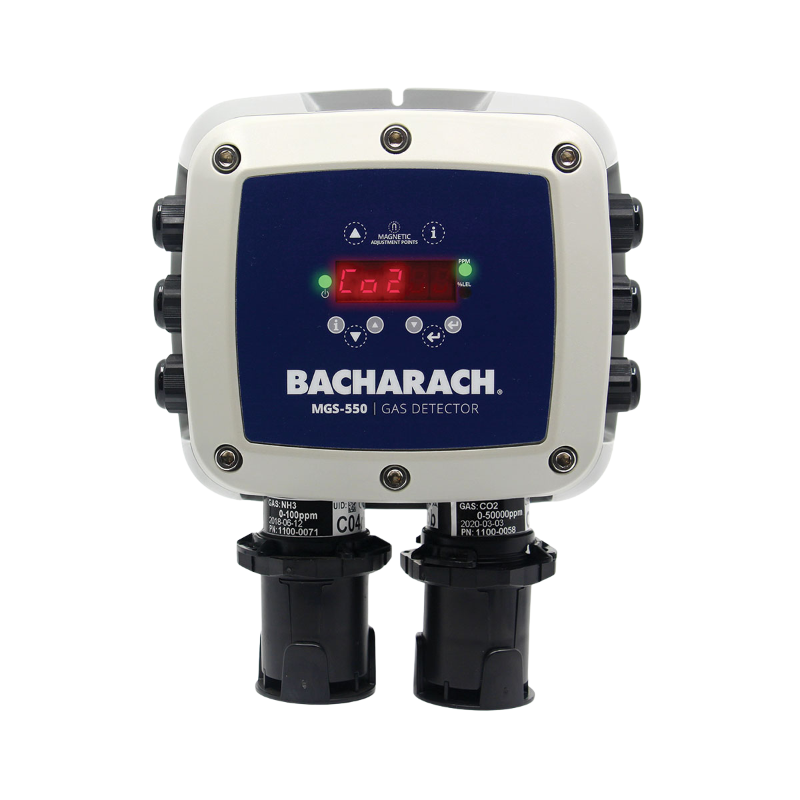

Detector de gas doble MGS-550

El MGS-550 es un detector de gases para aplicaciones industriales que integra tecnologías de sensores electroquímicos, semiconductores, catalíticos e infrarrojos en una única plataforma.

Está diseñado para la detección de refrigerantes sintéticos de bajo GWP, refrigerantes naturales, gases combustibles y gases tóxicos en entornos industriales exigentes, particularmente en aplicaciones de refrigeración industrial.

Permite operar como sistema autónomo o integrarse a sistemas de gestión de edificios (BMS) mediante comunicaciones digitales y salidas analógicas.

Características Principales

• Capacidad para uno o dos sensores por equipo.
• Posibilidad de detectar dos gases diferentes o monitorear dos ubicaciones con un único instrumento.
• Sensor remoto opcional.
• Comunicación analógica y digital.
• Tres relés integrados programables.
• Configuración y calibración mediante varilla magnética sin apertura del equipo.
• Pantalla LED de 5 dígitos.
• Indicadores LED de estado.
• Compatible con controlador centralizado MGS-408.
• Cumple requisitos de EN 378 y ASHRAE 15.

Capacidad de Sensores

Configuración Doble Sensor

• Hasta dos sensores en un mismo instrumento.
• Permite monitoreo simultáneo de dos gases o dos puntos de medición.

Sensor Remoto

• Distancia máxima entre sensor y unidad principal:
  • 5 m (15 ft).

Gases Detectables y Rangos de Medición

Refrigerantes

• 1.000 ppm.
• 10.000 ppm.

Dióxido de Carbono (CO₂)

• 5.000 ppm.
• 10.000 ppm.
• 20.000 ppm.
• 30.000 ppm.
• 40.000 ppm.
• 50.000 ppm.

Amoníaco (NH₃)

• 100 ppm.
• 1.000 ppm.
• 5.000 ppm.
• 10.000 ppm.
• 100 % LEL.

Oxígeno (O₂)

• 30 % Vol.

Monóxido de Carbono (CO)

• 500 ppm.
• 1.000 ppm.

Gases Combustibles

• 5.000 ppm.
• 100 % LEL.

Etileno (C₂H₄)

• 2.000 ppm.

Dióxido de Nitrógeno (NO₂)

• 20 ppm.

Exactitud y Repetibilidad

Repetibilidad

• ±5 % de la concentración de gas aplicada.

Sistema de Visualización

• Pantalla LED roja de 5 dígitos y 7 segmentos.
• Indicadores LED verdes de estado.

Comunicaciones y Salidas

Salidas Analógicas

Configurables como:

• 4-20 mA.
• 0-5 V.
• 0-10 V.
• 1-5 V.
• 2-10 V.

Comunicaciones Digitales

• Modbus RTU.
• Interfaz RS-485.

Alimentación

• 19,5 a 28,5 VDC.
• 24 VAC ±20 %.
• Configuración de 3 o 4 conductores.

Relés

Configuración

• Tres relés SPDT programables por el usuario.

Capacidad de Contactos

• 2 A a 30 VDC (NO).
• 0,5 A a 125 VDC.
• 0,25 A a 250 VAC.
• 30 W carga resistiva.

Especificaciones Mecánicas

Gabinete

• Construcción en ABS.
• Protección IP66.
• Cuatro prensaestopas M20 × 1,5.

Dimensiones

• 210 × 225 × 85 mm.

Peso

• Versión general: 1 kg.
• Versión XP: 1,6 kg.

Condiciones Ambientales

Temperatura de Operación

Sensores Semiconductores

• −40 °C a +50 °C.

Sensores Electroquímicos

• −20 °C a +50 °C.

Sensores Infrarrojos

• −40 °C a +50 °C.

Sensores Catalíticos

• −40 °C a +50 °C.

Humedad Relativa

• 5 % a 90 % HR sin condensación.

Presión Atmosférica

• 800 a 1.100 mbar.

Certificaciones

• CE.
• UL.
• CSA.
• IEC EN 61010-1.

Integración y Control

• Integración con sistemas BMS mediante Modbus RTU.
• Configuración remota a través de la red Modbus.
• Operación autónoma gracias a los relés integrados.
• Compatible con sistemas centralizados utilizando controlador MGS-408.
