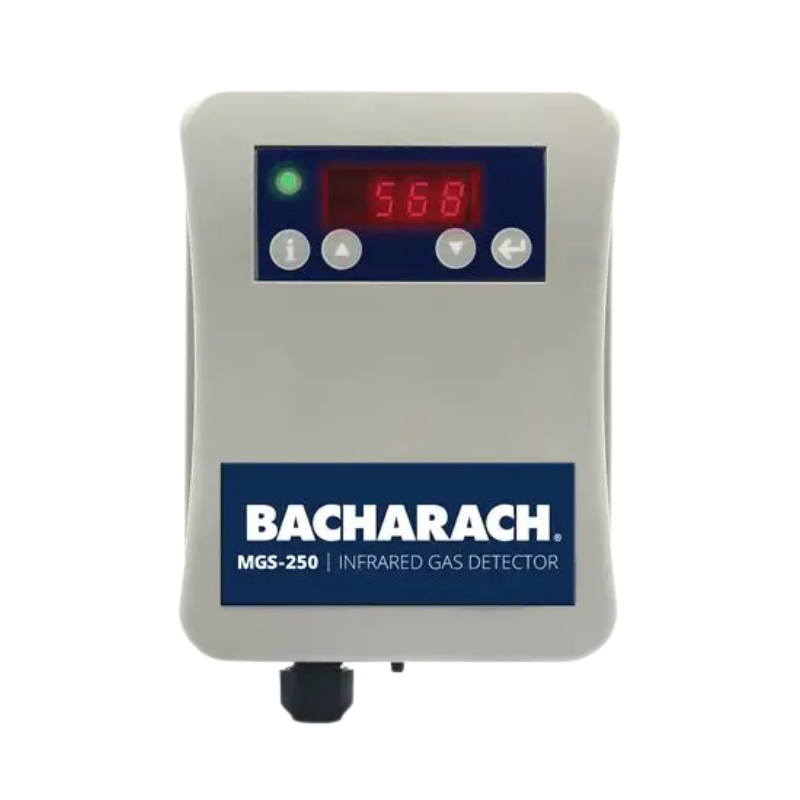

Detector de gas infrarrojo MGS-250

El MGS-250 es un detector de gases refrigerantes basado en tecnología infrarroja no dispersiva (NDIR), diseñado para aplicaciones de seguridad y cumplimiento normativo en instalaciones de refrigeración.

Puede configurarse como:

• Detector de banda ancha para detección general de fugas.
• Detector específico para refrigerantes individuales con respuesta calibrada para cada gas.

La tecnología infrarroja utilizada elimina las limitaciones habituales de los sensores de estado sólido y proporciona inmunidad frente a interferencias causadas por otros gases, variaciones de temperatura y cambios de humedad.

Tecnología de Detección

Tipo de Sensor

• Infrarrojo no dispersivo (NDIR).

Vida Útil del Sensor

• Entre 5 y 7 años.

Inmunidad a Interferencias

El sensor es resistente a interferencias producidas por:

• Gases combustibles.
• Gases tóxicos.
• Variaciones de temperatura.
• Variaciones de humedad.

Rendimiento de Medición

Rango de Detección

• 0 a 3.500 ppm.

Tiempo de Respuesta

• T90: 90 segundos.

Exactitud

Dependiendo del refrigerante:

• ±3 %
• ±5 %

Refrigerantes Disponibles

El equipo puede suministrarse calibrado para:

• R-22
• R-134a
• R-404A
• R-407A
• R-407C
• R-407F
• R-410A
• R-422A
• R-422D
• R-427A
• R-507
• HFO-1234yf
• HFO-1234ze
• HFO-1233zd
• R-32
• R-448A
• R-449A
• R-513A
• R-452A

Alimentación Eléctrica

• 24 VDC.
• 24 VAC, 50/60 Hz.
• Consumo máximo: 2,5 W.

Visualización e Indicadores

Pantalla

• Display LED alfanumérico rojo de 4 dígitos.

Indicadores

• LED de alimentación (Power).

Alarmas

Alarma Sonora

• Zumbador integrado.
• Nivel sonoro: 80 dB a 10 cm.
• Habilitable o deshabilitable por configuración.

Retardo de Alarma

• Configurable entre 0 y 15 minutos.

Salidas

Salidas Analógicas

Configurables como:

• 4-20 mA.
• 0-5 V.
• 0-10 V.
• 1-5 V.
• 2-10 V.

Comunicación Digital

• Modbus RTU.
• Interfaz RS-485.

Relé

• 1 relé integrado.

Capacidad de contactos:

• 1 A a 24 VAC.
• 1 A a 24 VDC.
• 0,5 A a 125 VAC (certificación UL).

Funciones de Diagnóstico

• Autodiagnóstico incorporado.
• Monitoreo interno para facilitar la detección de fallas y tareas de mantenimiento.

Condiciones Ambientales

Temperatura de Operación

• −30 °C a +40 °C.

Humedad Relativa

• 5 % a 90 % HR sin condensación.

Altitud de Operación

• Hasta 10.000 ft (aprox. 3.048 m).

Especificaciones Mecánicas

Dimensiones

• 100 × 140 × 40 mm.

Peso

• 180 g.

Certificaciones

• CE.
• UL.
• CSA.
• IEC.
• EN 61010-1.

Integración de Sistemas

• Compatible con BMS y BAS mediante Modbus RTU.
• Integración mediante salidas analógicas estándar.
• Compatible con el controlador MGS-408 para sistemas centralizados de hasta 8 detectores.

Características Destacadas

• Tecnología infrarroja NDIR.
• Vida útil del sensor de 5 a 7 años.
• Rango de medición de 0 a 3.500 ppm.
• Tiempo de respuesta T90 de 90 segundos.
• Consumo máximo de 2,5 W.
• Comunicación Modbus RTU sobre RS-485.
• Salidas analógicas configurables.
• Relé integrado para alarmas.
• Alarma acústica de 80 dB.
• Display LED alfanumérico de 4 dígitos.
• Autodiagnóstico incorporado.
• Inmunidad frente a gases interferentes, temperatura y humedad.
