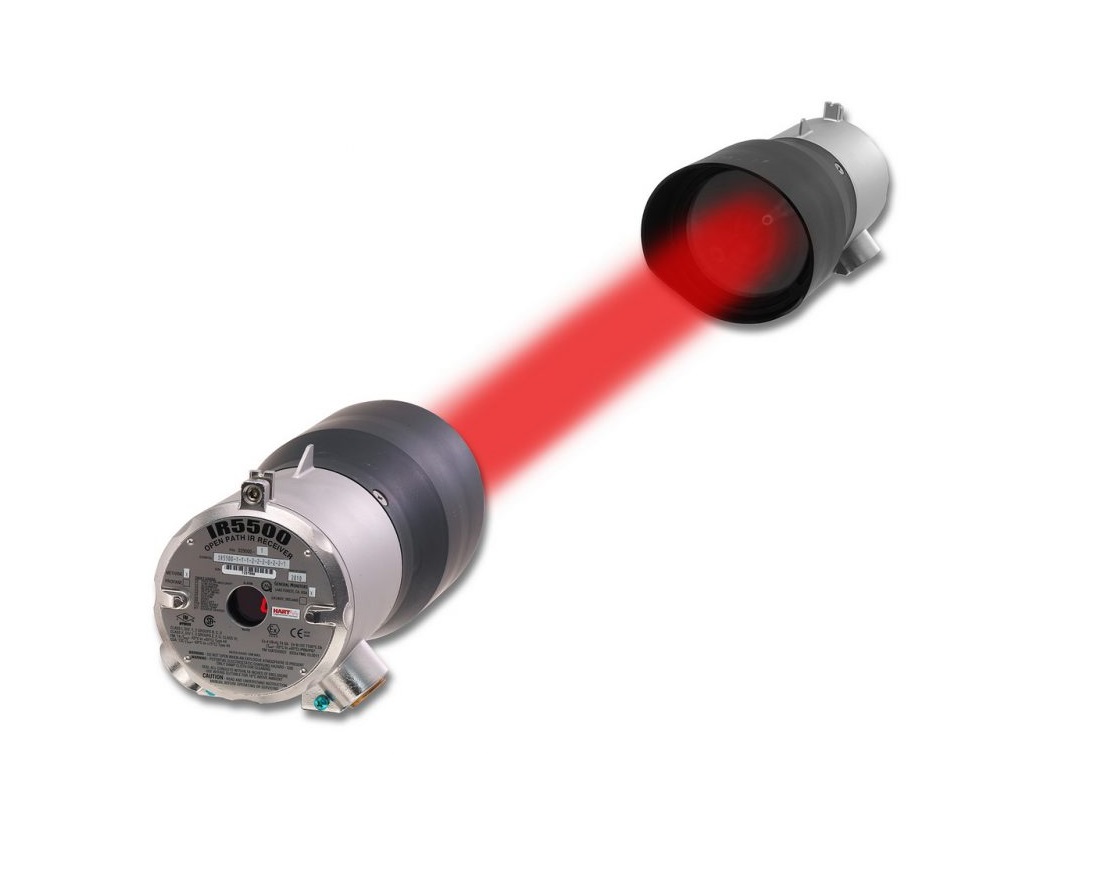

El IR5500 es un detector de gas por barrera infrarroja (Open Path Infrared Gas Detector) diseñado para la monitorización continua de concentraciones de hidrocarburos en áreas industriales.
El sistema está compuesto por:
- Unidad emisora infrarroja (Source).
- Unidad receptora infrarroja (Receiver).
La detección se basa en el principio de absorción infrarroja y permite monitoreo de gases combustibles a lo largo de trayectos abiertos entre emisor y receptor.
Está calibrado de fábrica y no requiere recalibración periódica en campo.
Tecnología de Detección
Tipo de Sensor
- Absorción infrarroja (Infrared Absorption).
Detección de Hidrocarburos
Configuraciones disponibles para:
Metano
- 0 a 5000 ppm·m.
- 0 a 5 LEL·m.
Propano
- 0 a 2000 ppm·m.
- 0 a 1 LEL·m.
También admite otras configuraciones para hidrocarburos específicos.
Longitudes de Trayectoria (Path Length)
Configuraciones disponibles:
- 5 a 30 m.
- 20 a 100 m.
- 80 a 150 m.
Desempeño
Tiempo de Respuesta
Repetibilidad
Linealidad
- ≤ ±5 % de escala completa.
- O ±10 % del gas aplicado, el valor que resulte mayor.
Características Operativas
- Detección simultánea en dos rangos.
- Sensibilidad a fugas pequeñas (ppm·m).
- Sensibilidad a fugas de gran magnitud (LEL·m).
- Haz único de detección para mejorar precisión y reducir deriva.
- Compensación automática por suciedad en ópticas.
- Compensación por lluvia y niebla.
- Verificación continua del sistema mediante autodiagnóstico.
- Ajuste de cero de fondo disponible en campo.
- Modos de configuración, alineación y prueba.
Alimentación Eléctrica
Tensión de Alimentación
- 20 a 36 VDC.
- Nominal: 24 VDC.
Consumo Máximo
Emisor
Receptor
Salidas Analógicas
Señales Disponibles
- 0 mA.
- 1,5 mA.
- 2 mA.
- 4-20 mA.
- 4-12 mA.
- 12-20 mA.
- 21,7 mA (sobre-rango).
Capacidad de Carga
Funciones de Señalización
Las salidas permiten indicar:
- Arranque.
- Falla.
- Prueba de gas.
- Configuración.
- Bloqueo del haz.
- Medición ppm·m.
- Medición LEL·m.
- Condición de sobre-rango.
Relés
Cantidad
Funciones
- Falla.
- Advertencia ppm.
- Advertencia LEL.
- Alarma.
Capacidad de Contactos
- 8 A a 250 VAC.
- 8 A a 30 VDC.
Comunicaciones
RS-485
- Modbus RTU.
- Transferencia de datos simple o por bloques.
Velocidades de Comunicación
- 2400 bps.
- 4800 bps.
- 9600 bps.
- 19200 bps.
- 38400 bps.
HART
- Totalmente compatible con protocolo HART.
Visualización
Pantalla
- Display LED.
- Dos dígitos de siete segmentos.
- Cambio automático de escala.
Indicaciones
- Estado del sistema.
- Escala activa de medición.
Distancias Máximas de Cableado
Para alimentación a 24 VDC y cable con resistencia de 3 Ω por cada 1000 ft:
Cable 14 AWG
Receptor
Emisor
Especificaciones Mecánicas
Material de Construcción
Dimensiones
Emisor
- Diámetro: 135 mm.
- Longitud: 315 mm.
Receptor
- Diámetro: 135 mm.
- Longitud: 315 mm.
Peso
Emisor
Receptor
Entradas de Conduit
- 2 entradas de ¾» NPT.
- Opción M25.
Condiciones Ambientales
Temperatura de Operación
Humedad Relativa
- 10 % a 95 % HR.
- Sin condensación.
Modos de Operación
Accesorios Disponibles
- Películas de gas para prueba.
- Brazo de montaje.
- Base de montaje.
- Mira de alineación.
- Placa de atenuación.
Certificaciones y Aprobaciones
- CSA.
- FM.
- ATEX.
- IECEx.
- DNV-GL.
- INMETRO.
- EAC.
- CE.
- HART registrado.
- Apto para aplicaciones SIL 3.
Clasificación para Áreas Peligrosas
Norteamérica
- Clase I, División 1 y 2, Grupos B, C y D.
- Clase II, División 1 y 2, Grupos E, F y G.
- Clase III.
- Tipo 4X.
Internacional
- Ex d IIB+H₂ T4 Gb.
- Ex tb IIIC T135°C Db.
- IP66/IP67.
Aplicaciones Típicas
- Estaciones compresoras.
- Plataformas de perforación y producción.
- Terminales de carga de combustibles.
- Plantas LNG y LPG.
- Turbinas de gas.
- Tanques petroquímicos.
- Tank farms.
- Plantas de tratamiento de aguas residuales.
- Monitoreo perimetral de instalaciones industriales.
