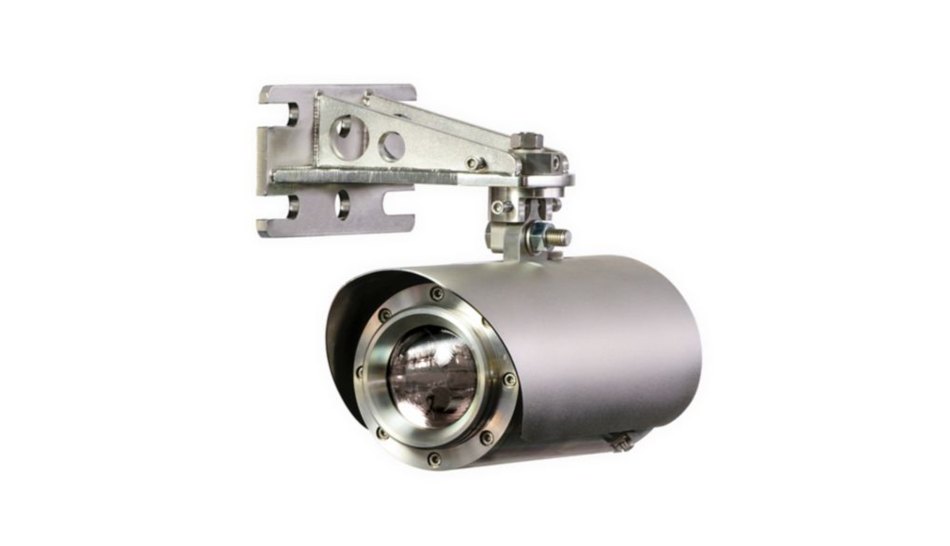

El Senscient ELDS™ (Enhanced Laser Diode Spectroscopy) es un detector de gas por barrera abierta basado en tecnología láser, diseñado para la detección de gases tóxicos y combustibles en aplicaciones industriales.
Utiliza espectroscopía láser con tecnología Harmonic Fingerprint™, permitiendo una elevada inmunidad a falsas alarmas e interferencias, incluso en condiciones ambientales adversas.
El sistema está compuesto por:
- Transmisor (Tx).
- Receptor (Rx).
Ambas unidades operan mediante un haz láser de Clase 1 seguro para la vista.
Tecnología de Detección
Enhanced Laser Diode Spectroscopy (ELDS)
La detección se basa en láseres sintonizables que analizan la absorción específica de cada gas objetivo.
Características:
- Identificación específica del gas objetivo.
- Inmunidad frente a interferencias de otros gases.
- Verificación múltiple mediante análisis armónico.
- Alta inmunidad a falsas alarmas.
Harmonic Fingerprint™
Sistema propietario de identificación que verifica simultáneamente múltiples armónicos de absorción del gas.
Beneficios:
- Mayor rechazo de falsas alarmas.
- Discriminación entre:
- Gas objetivo.
- Gases interferentes.
- Ausencia de gas.
- Menor sensibilidad a obstrucciones parciales y desalineación.
Lock Cell
La tecnología incorpora una celda sellada que contiene una muestra del gas objetivo.
Funciones:
- Mantiene el láser bloqueado en la longitud de onda correcta.
- Asegura la precisión de detección.
- Compensa posibles variaciones del sistema óptico.
Gases Detectables
Gases Tóxicos
- Amoníaco (NH₃)
- Fluoruro de hidrógeno (HF)
- Sulfuro de hidrógeno (H₂S)
- Cloruro de hidrógeno (HCl)
- Dióxido de carbono (CO₂)
Gases Inflamables
- Metano (CH₄)
- Etileno (C₂H₄)
- Sour Gas (CH₄ + H₂S)
Alcance de Detección
Gases Tóxicos
Gases Inflamables
- Metano y Sour Gas: hasta 200 m.
- Etileno: hasta 60 m.
Calibración
- Calibración de fábrica de por vida.
- No requiere calibraciones periódicas de rutina.
Sistema de Autodiagnóstico
SimuGas™
Sistema automático de prueba funcional que permite:
- Verificación automática del sistema.
- Registro de pruebas.
- Comprobación continua de integridad operativa.
- Eliminación de pruebas periódicas con gas de calibración.
Seguridad Funcional
- Certificado para aplicaciones SIL 2 según IEC 61508.
Rendimiento
Tiempo de Respuesta
- T90 ≤ 3 segundos (típico).
Repetibilidad
Linealidad
Características Ópticas
Alineación
- Tolerancia de alineación: ±0,5°.
Obstrucción Parcial
- Operación con hasta 95 % de oscurecimiento parcial.
Ópticas Calefaccionadas
- Lentes continuamente calefaccionadas.
Tipo de Láser
- Clase 1 (Eye Safe).
- Conforme IEC 60825-1.
Especificaciones Eléctricas
Alimentación
- 24 VDC nominal.
- Rango: 18 a 32 VDC.
Consumo
Transmisor
Receptor
Salidas Analógicas
- Dos salidas analógicas 4-20 mA.
- Configurables como:
- 2 hilos aislados.
- Cableado simple.
- Sink o Source.
Estados de Diagnóstico
Las salidas permiten reportar:
- Low Signal.
- Beam Block.
- Inhibit.
- Fault.
- Over Range.
Comunicaciones
HART
Modbus
Bluetooth
- Conectividad inalámbrica para configuración y diagnóstico.
Especificaciones Mecánicas
Material del Gabinete
Material Óptico
Lente transmisor
Lente receptor
Dimensiones
Transmisor
- 140 mm de diámetro.
- 300 mm de longitud.
Receptor
- 140 mm de diámetro.
- 300 mm de longitud.
Peso
- 12 kg cada unidad incluyendo soporte.
Montaje
- Soportes incluidos.
- Montaje sobre superficie plana o poste.
- Protección contra sol y sistemas de diluvio incluida.
Especificaciones Ambientales
Temperatura de Operación
Humedad Relativa
- 0 a 100 % HR sin condensación.
Vibración
Compatibilidad Electromagnética
Protección Ambiental
- IP66/IP67.
- NEMA 4 / 4X / 6.
Certificaciones y Aprobaciones
Seguridad Funcional
Certificaciones Norteamérica
- CSA.
- UL.
- Clase I División 1 Grupos B, C y D.
- Clase II División 1 Grupos E, F y G.
- Clase III División 1.
Certificaciones Internacionales
Clasificación Ex
- Ex d IIB + H₂ T5.
- Ex tb IIIC T100°C.
- IP66/IP67.
Características Técnicas Destacadas
- Detección por espectroscopía láser de alta selectividad.
- Tecnología Harmonic Fingerprint™ para rechazo de falsas alarmas.
- Calibración de por vida.
- Sin consumibles ni reemplazo periódico de sensores.
- SimuGas™ para autoverificación automática.
- Tiempo de respuesta ≤ 3 s.
- Alcances de detección de hasta 200 m.
- Comunicación HART 7.1 y Modbus RTU.
- Ópticas calefaccionadas.
- Operación con hasta 95 % de oscurecimiento parcial del haz.
- Construcción en acero inoxidable 316L.
- Certificación SIL 2 para sistemas instrumentados de seguridad.
