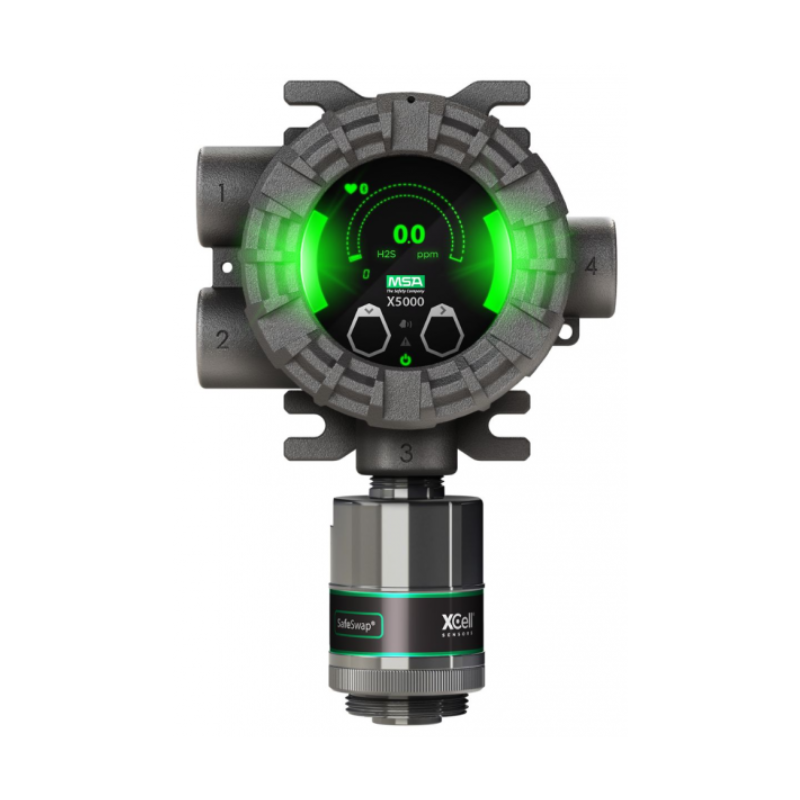

El ULTIMA® X5000 es un monitor fijo de detección de gases diseñado para aplicaciones industriales en sectores químicos, petroquímicos, petróleo y gas, servicios públicos, tratamiento de aguas e industria general.
Permite la utilización de sensores para gases combustibles, tóxicos, oxígeno y dióxido de carbono, incluyendo configuraciones de detección dual para monitorear dos gases o dos puntos de medición con un solo transmisor.
Tecnología de Sensores
Sensores XCell
Características principales:
- Vida útil esperada de hasta 5 años.
- Garantía de 3 años.
- Tecnología TruCal™ que extiende los intervalos de calibración hasta 18 meses para sensores específicos.
- Compensación automática de variaciones electroquímicas y condiciones ambientales.
- Autoverificación automática 4 veces al día.
- Tecnología SafeSwap™ para reemplazo de sensores sin desenergizar el equipo.
Supervisión de Difusión
- Verificación automática de obstrucción en la entrada del sensor cada 6 horas.
- Emisión de señal acústica para comprobar que el gas pueda llegar al elemento sensor.
- Detección de bloqueos que puedan afectar la medición.
Sensor Infrarrojo XIR PLUS
- Tecnología infrarroja para detección de gases combustibles y CO₂.
- Vida útil típica de 10 años para la fuente infrarroja.
- Vida útil de 5 años para componentes electrónicos.
Gases Detectables
Sensores Infrarrojos XIR PLUS
- Gases combustibles.
- Dióxido de carbono (CO₂).
Sensores XCell Tóxicos
- Monóxido de carbono (CO).
- Monóxido de carbono resistente al hidrógeno.
- Ácido sulfhídrico (H₂S).
- Cloro (Cl₂).
- Amoníaco (NH₃).
- Dióxido de azufre (SO₂).
Sensores Electroquímicos
- Hidrógeno (H₂).
- Amoníaco (NH₃).
- Dióxido de nitrógeno (NO₂).
Sensores de Oxígeno
Rangos de Medición
| Gas | Rango |
|---|
| Combustibles | 0-100 % LEL |
| CO₂ | 0-2 % Vol, 0-5 % Vol |
| CO | 0-100, 0-500, 0-1000 ppm |
| CO resistente a H₂ | 0-100 ppm |
| Cl₂ | 0-5, 0-10, 0-20 ppm |
| H₂ | 0-1000 ppm |
| H₂S | 0-10, 0-50, 0-100, 0-500 ppm |
| NH₃ | 0-100 y 0-1000 ppm |
| NO₂ | 0-10 ppm |
| O₂ | 0-25 % Vol |
| SO₂ | 0-25 ppm |
Desempeño de Sensores
| Sensor | T90 Típico |
|---|
| XIR PLUS Combustibles | < 2 s |
| XIR PLUS CO₂ | < 6 s |
| XCell CO | < 9 s |
| XCell O₂ | < 11 s |
| XCell Cl₂ | < 12 s |
| XCell H₂S | < 23 s |
| XCell NH₃ | < 60 s |
| NO₂ | < 60 s |
| H₂ | < 185 s |
| XCell SO₂ | < 6 s |
Reproducibilidad
- XIR PLUS combustibles: < ±1 % LEL.
- XIR PLUS CO₂: < ±1 % Vol.
- XCell CO: < ±1 %.
- XCell H₂S: < ±1 %.
- XCell O₂: < ±1 % Vol.
- XCell NH₃: ±1 %.
- XCell SO₂: ±1 %.
Alimentación
- 11 a 30 VDC.
- Cableado de 3 hilos.
- Consumo nominal inferior a 5 W.
Comunicaciones
Salidas
- Doble salida analógica 4-20 mA.
- HART.
Bluetooth
- Bluetooth Low Energy (BLE) versión 4.3 o superior.
- Configuración y diagnóstico mediante aplicación móvil X/S Connect.
HART
- HART 7.
- Soporte de descripción de dispositivo HART.
Relés
- Tres relés SPDT integrados.
- Falla.
- Advertencia.
- Alarma.
Capacidad de contactos:
- 5 A a 30 VDC.
- 5 A a 220 VAC.
Modos de Operación
- Común.
- Discreto.
- Bocina (Horn).
Consumo Máximo
| Configuración | Potencia |
|---|
| XIR PLUS | 6,7 W |
| XCell Combustible | 4,9 W |
| XCell Tóxico/O₂ | 2,8 W |
| XIR PLUS + XCell Combustible | 10,9 W |
| XIR PLUS + XCell Tóxico/O₂ | 7,0 W |
| XIR PLUS Dual | 11,6 W |
| XCell Tóxico/O₂ Dual | 3,6 W |
| XCell Combustible Dual | 10,6 W |
| XCell Combustible + XCell Tóxico/O₂ | 5,3 W |
Interfaz de Usuario
- Pantalla OLED multilingüe.
- Texto disponible en 9 idiomas.
- Relación de contraste 2000:1.
- Ángulo de visión de 160°.
- Indicadores LED de estado:
- Interfaz mediante botón táctil.
Diagnóstico y Monitoreo
Supervisión continua de:
- Bajo voltaje de alimentación.
- Errores de memoria RAM.
- Errores de memoria Flash.
- Errores EEPROM.
- Fallas de circuitos internos.
- Estado de relés.
- Configuración de sensores.
- Fallas de sensores.
- Fallas de calibración.
- Fallas generales del sistema.
Especificaciones Ambientales
Temperatura de Operación
- Sensores XCell: −40 °C a +60 °C.
- Sensores XIR PLUS: −40 °C a +60 °C.
Temperatura de Almacenamiento
Humedad Relativa
- XCell Tóxico/O₂: 10 a 95 % HR.
- XCell Combustible: 0 a 95 % HR.
- XIR PLUS: 15 a 95 % HR.
Especificaciones Mecánicas
Material
Dimensiones
Con sensor XCell
Con sensor XCell y sensor XIR
Configuración extendida
Profundidad
- 123 mm con placa de relés.
- 98 mm sin placa de relés.
Peso
Certificaciones
- CSA.
- ATEX.
- IECEx.
- INMETRO.
- DNV Marine.
- CE.
- FCC.
- Cumplimiento FM 6320.
- Apto para aplicaciones SIL 2.
Características Destacadas
- Tecnología TruCal™ con intervalos de calibración extendidos.
- Supervisión automática de difusión.
- Autodiagnóstico cuatro veces por día.
- Capacidad de detección dual.
- Reemplazo de sensores en caliente mediante SafeSwap™.
- Pantalla OLED multilingüe.
- Comunicación Bluetooth, HART y salidas 4-20 mA.
- Construcción en acero inoxidable 316.
- Certificación para aplicaciones SIL 2.
