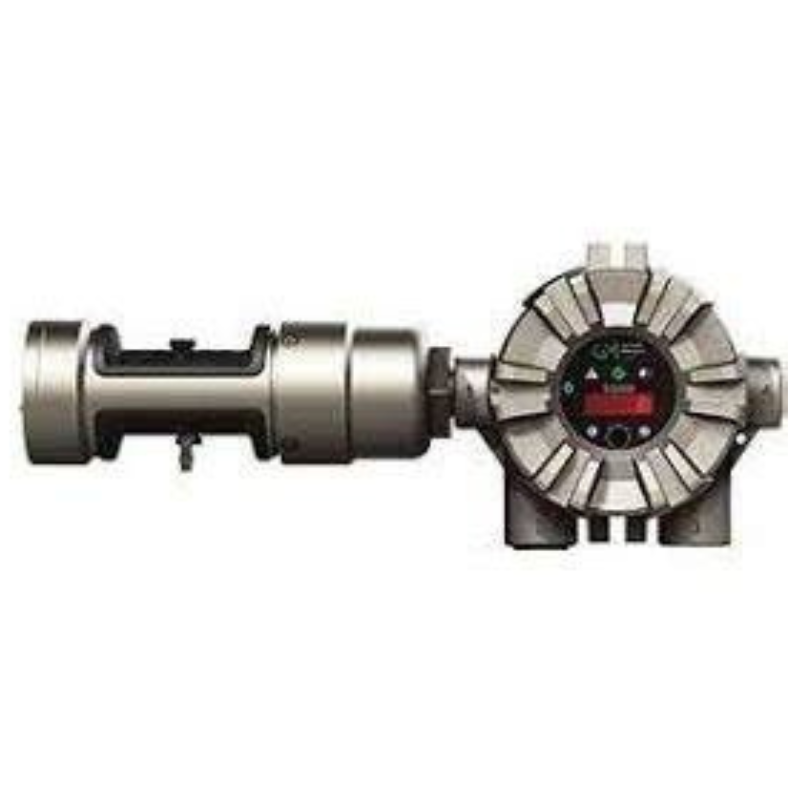

Detector de Gas modelo S5000 con sensor infrarrojo

El S5000 es un monitor fijo de detección de gases diseñado para aplicaciones industriales y áreas clasificadas. En su configuración con sensor infrarrojo IR400 permite la detección continua de gases combustibles mediante tecnología de absorción infrarroja, ofreciendo alta estabilidad, inmunidad a contaminantes y reducción de tareas de mantenimiento.

Características Generales

• Diseñado para detección fija de gases combustibles.
• Compatible con sensores infrarrojos IR400.
• Posibilidad de utilizar sensores simples o múltiples según la configuración.
• Construcción en acero inoxidable 316.
• Compatible mecánica y eléctricamente con la serie S4000, facilitando reemplazos y actualizaciones.

Tecnología de Detección

Sensor Infrarrojo IR400

• Tecnología de absorción infrarroja.
• Medición de gases combustibles en rango de 0 a 100 % LEL.
• Inmune al envenenamiento por siliconas, sulfuros y contaminantes que afectan a los sensores catalíticos.
• Vida útil superior a 5 años.
• No requiere calibraciones rutinarias periódicas.

Gases Detectables

Configuraciones disponibles para:

• Metano.
• Propano.
• Etano.
• Etileno.
• Butano.
• Hexano.
• Pentano.
• Benceno.

Desempeño

Tiempo de Respuesta

• T90 ≤ 3 segundos.

Precisión

• ±3 % LEL para lecturas hasta 50 % LEL.
• ±5 % LEL para lecturas superiores al 50 % LEL.

Deriva del Cero

• Menor al 2 % anual.

Alimentación

• Tensión nominal: 24 VDC.
• Rango de operación del transmisor: 12 a 30 VDC.

Consumo de Potencia

Comunicaciones

Salidas Disponibles

• Doble salida analógica 4-20 mA.
• Modbus RTU.
• HART 7.
• Bluetooth para configuración y diagnóstico.

RS-485

• Hasta 128 dispositivos conectados.
• Hasta 247 dispositivos utilizando repetidores.

Velocidades de Comunicación

• 2400 bps.
• 4800 bps.
• 9600 bps.
• 19200 bps.
• 38400 bps.
• 115200 bps.

Relés

• Tres relés SPDT integrados.

Capacidad de contactos:

• 5 A a 30 VDC.
• 5 A a 220 VAC.

Diagnóstico y Supervisión

Monitoreo continuo de:

• Baja tensión de alimentación.
• Estado de sensores.
• Errores de RAM.
• Errores de memoria Flash.
• Errores EEPROM.
• Estado de relés.
• Fallas electrónicas internas.
• Errores de calibración.
• Desajustes en la salida analógica.

Interfaz de Usuario

• Pantalla LED de 4 dígitos.
• Indicadores dedicados para:
  • Falla.
  • Advertencia.
  • Alarma.
  • Bluetooth.
  • Estado de sensores.

Condiciones Ambientales

Temperatura de Operación

Transmisor S5000

• −55 °C a +75 °C.

Sensor IR400

• −40 °C a +75 °C (CSA).
• −60 °C a +75 °C (ATEX/IECEx).

Humedad Relativa

• 10 % a 95 % HR.

Especificaciones Mecánicas

Material

• Acero inoxidable 316.

Dimensiones

• 162 × 193 × 108 mm (versión con sensor digital).

Peso

• Aproximadamente 3,6 kg.

Certificaciones

• FM.
• CSA.
• ATEX.
• IECEx.
• INMETRO.
• ABS.
• DNV-GL Marine.
• Marcado CE.
• Apto para aplicaciones SIL 2.

Características Técnicas Destacadas

• Detección de gases combustibles mediante tecnología infrarroja.
• Rango de medición de 0 a 100 % LEL.
• Tiempo de respuesta T90 ≤ 3 s.
• Vida útil del sensor superior a 5 años.
• Sin calibraciones periódicas de rutina.
• Comunicaciones Modbus RTU, HART 7 y Bluetooth.
• Diagnóstico continuo del estado del sistema.
• Construcción robusta para ambientes industriales severos.
• Certificación SIL 2 para aplicaciones instrumentadas de seguridad.
