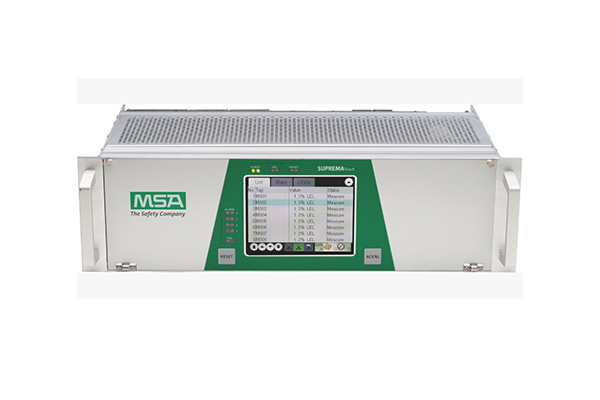

Sistema de gas y fuego modelo Suprema Touch

El SUPREMATouch es un sistema modular de control y monitoreo para detección de gases y llamas diseñado para aplicaciones industriales de seguridad crítica. Permite integrar detectores de gases inflamables, gases tóxicos, oxígeno, humo, llama, calor y pulsadores manuales de incendio dentro de una plataforma centralizada.

Su arquitectura modular admite configuraciones simples o redundantes, incluyendo aplicaciones certificadas hasta SIL 3.

Capacidad del Sistema

Entradas

• Hasta 256 entradas de sensores por sistema.
• Hasta 64 entradas digitales o conmutadas por sistema.
• Hasta 80 entradas por rack.

Salidas

• Hasta 512 salidas de relé por sistema.
• Hasta 256 salidas analógicas por sistema.
• Hasta 400 salidas por rack.
• Salidas de colector abierto:
  • 24 VDC.
  • 300 mA.

Relés

• SPCO o SPST redundantes.
• Hasta 230 VAC.
• Hasta 5 A.
• Relés de estado sólido opcionales para aplicaciones de baja corriente.

Arquitectura y Diseño

Configuración Modular

El sistema utiliza módulos dedicados para:

• Procesamiento central.
• Entradas analógicas.
• Entradas generales.
• Salidas analógicas.
• Salidas de relé.
• Redundancia.
• Comunicaciones mediante gateways.

Expansión Remota

• Soporte para racks remotos.
• Distancia máxima entre satélites y controlador:
  • Hasta 5.000 m.

Configuración Redundante

• Arquitectura redundante opcional.
• Aplicaciones de alta disponibilidad.
• Certificación para sistemas SIL 3.

Compatibilidad de Detectores

Compatible con:

Detectores de Gases Combustibles

• Sensores catalíticos.
• Sensores infrarrojos (IR).

Detectores de Gases Tóxicos

• Sensores electroquímicos.

Detectores de Oxígeno

• Sensores electroquímicos.

Detectores de Incendio

• Detectores de humo.
• Detectores de calor.
• Detectores de llama.

Transmisores

• Señal 4-20 mA.
• Equipos compatibles con protocolo HART.

Funciones de Control y Lógica

El sistema incorpora funciones lógicas avanzadas sin necesidad de programación tipo PLC.

Funciones disponibles:

• Creación de grupos.
• Lógica multinivel.
• Alarmas tipo n de m.
• Retardos programables.
• Multiplicación de alarmas.
• Agrupamiento de señales.
• Gestión centralizada de eventos.

Comunicaciones

Protocolos Disponibles

• Modbus RTU.
• Modbus TCP.
• Profibus.
• HART.

Interfaces Integradas

• Ethernet.
• USB.
• 2 puertos RS-232.
• Tarjeta MicroSD.

Funcionalidades

• Comunicación con dispositivos de campo.
• Integración con sistemas externos.
• Sincronización horaria mediante red.
• Servidor web integrado.

Pantalla e Interfaz de Usuario

Pantalla

• Pantalla táctil LCD color.
• Tamaño: 5,7″.
• Tecnología TFT.
• Resolución: 320 × 240 píxeles.
• Retroiluminación integrada.

Operación

• Configuración mediante pantalla táctil.
• Parametrización sin necesidad de programación.
• Visualización y agrupamiento de sensores mediante interfaz gráfica.

Seguridad de Acceso

• Protección mediante contraseña.
• Control de acceso en tres niveles.

Indicadores Frontales

LED dedicados para:

• Alarma 1.
• Alarma 2.
• Alarma 3.
• Alarma 4.
• Falla de señal.
• Inhibición.
• Alimentación.
• Falla del sistema.

Controles

• Tecla de reinicio.
• Tecla de reconocimiento de alarmas.
• Entradas para reconocimiento remoto.
• Entradas para reinicio remoto.

Alimentación

Alimentación Principal

• 18 a 32 VDC.

Fuente Opcional para Rack

• 85 a 265 VAC.
• 50/60 Hz.
• 250 W.

Respaldo

• Alimentación mediante batería de respaldo de 24 VDC.
• Conmutación automática entre fuentes.

Funciones de Verificación

Verificación por Una Persona

• Procedimiento automatizado de prueba de sensores.
• Medición automática del tiempo de respuesta.
• Compatible con requisitos ATEX.

Verificación en Grupo

• Hasta 32 puntos de medición por grupo.
• Prueba simultánea de múltiples detectores.

Verificación Remota

• Compatible con dispositivos HART.
• Permite pruebas de equipos ubicados en áreas de difícil acceso.

Registro y Diagnóstico

Funciones Incorporadas

• Registro de eventos.
• Diagnóstico de fallas.
• Registro mediante tarjeta MicroSD.
• Copias de seguridad del sistema.
• Exportación de información para informes.

Software

SUPREMA Manager

Funciones:

• Configuración y parametrización del sistema.
• Administración de múltiples sistemas SUPREMA.
• Operación sin conexión.
• Generación de informes.
• Diagnóstico y mantenimiento.
• Gestión de lógica multinivel.

SUPREMA Calibration

Funciones:

• Verificación de sensores.
• Ajuste de cero.
• Calibración de transmisores.
• Emisión de informes detallados de calibración y verificación.

Especificaciones Mecánicas

Gabinete

• Rack estándar industrial de 19″.
• Altura 3U.
• Hasta 8 racks por sistema.

Certificaciones y Homologaciones

• ATEX.
• SIL 3.
• CSA (cCSAus).
• CCCF.
• TÜV.
• EN 61010.
• EN 50104.
• EN 50271.
• EN 60079-29-1.
• EN 50270.
• TP TC.

Características Técnicas Destacadas

• Arquitectura modular y escalable.
• Hasta 256 sensores por sistema.
• Hasta 512 salidas de relé.
• Configuración redundante opcional.
• Certificación SIL 3.
• Compatibilidad con sensores 4-20 mA y HART.
• Comunicaciones Modbus RTU/TCP y Profibus.
• Servidor web integrado.
• Ethernet, USB y MicroSD.
• Pantalla táctil color de 5,7″.
• Registro de eventos y diagnóstico avanzado.
• Soporte para racks remotos hasta 5.000 m.
• Funciones lógicas avanzadas integradas.
