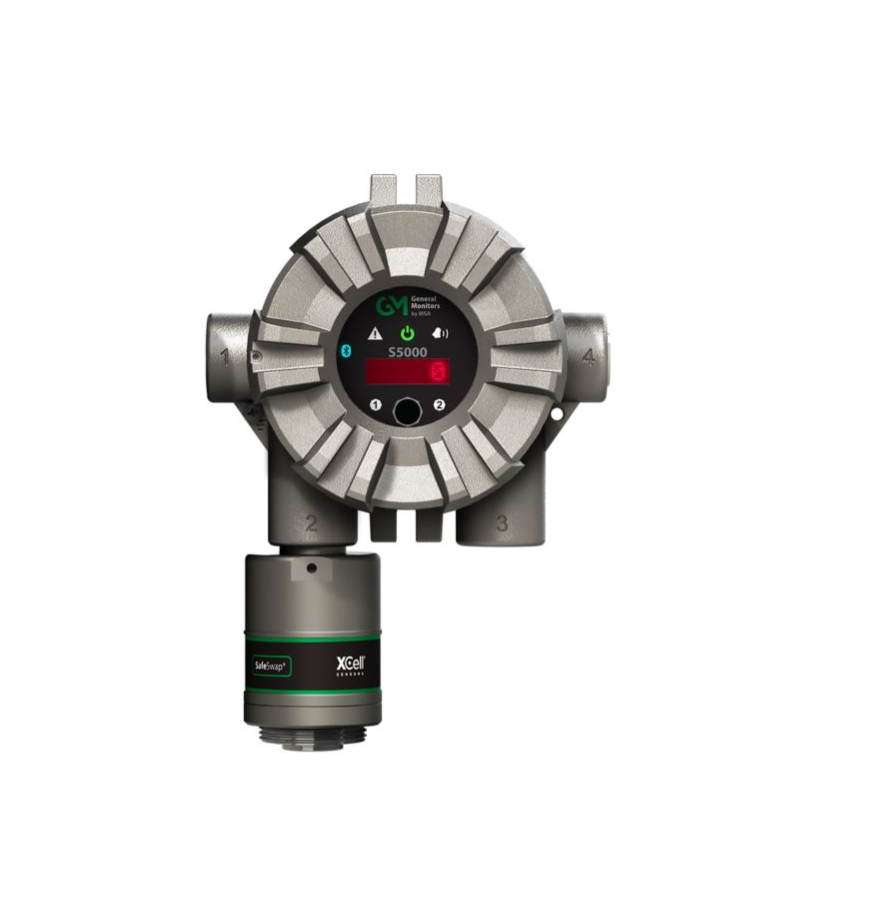

El S5000 es un monitor fijo para detección de gases combustibles, tóxicos y oxígeno, diseñado para aplicaciones industriales y áreas clasificadas. Integra tecnologías de sensores avanzadas, diagnóstico continuo, comunicaciones digitales y conectividad Bluetooth para configuración y mantenimiento.
Características Principales
- Comunicación Bluetooth con alcance de hasta 23 m.
- Configuración remota de parámetros, alarmas y puntos de ajuste.
- Calibración remota y seguimiento del proceso de calibración.
- Pantalla local LED con indicadores de estado.
- Compatibilidad mecánica y eléctrica con la serie S4000.
- Construcción robusta en acero inoxidable 316.
- Capacidad para utilizar sensores simples o dobles.
Tecnología de Sensores
Sensores XCell
- Vida útil de hasta 5 años según el tipo de sensor.
- Intervalos de calibración de hasta 24 meses para determinadas configuraciones.
- Mayor estabilidad de medición y menor deriva.
Adaptive Environmental Compensation (AEC)
Sistema que ajusta automáticamente la compensación del sensor frente a cambios ambientales para mantener la estabilidad de las lecturas.
Diffusion Supervision (DS)
Sistema de supervisión de difusión que detecta obstrucciones en la entrada del sensor.
Características:
- Autoverificación hasta 4 veces por día.
- Detección de bloqueos por hielo, suciedad u otros materiales.
- Generación automática de falla cuando se impide la difusión normal del gas.
- Restablecimiento automático una vez eliminada la obstrucción.
Tipos de Sensores Disponibles
Gases Combustibles
- Catalítico (Catalytic Bead).
- XCell Combustible.
- Infrarrojo IR400.
Gases Tóxicos
Disponibles para:
- Amoníaco (NH₃)
- Monóxido de carbono (CO)
- CO resistente al hidrógeno
- Cloro (Cl₂)
- Sulfuro de hidrógeno (H₂S)
- Dióxido de azufre (SO₂)
- Hidrógeno (H₂)
- Cloruro de hidrógeno (HCl)
- Cianuro de hidrógeno (HCN)
- Óxido nítrico (NO)
- Dióxido de nitrógeno (NO₂)
Oxígeno
- O₂ mediante sensor XCell.
Dióxido de Carbono
- CO₂ mediante tecnología infrarroja.
Rangos de Medición
| Gas | Rango de Medición |
|---|
| Combustibles | 0-100 % LEL |
| Cl₂ | 0-5, 0-10, 0-20 ppm |
| CO | 0-100, 0-500, 0-1000 ppm |
| CO resistente a H₂ | 0-100 ppm |
| CO₂ | 0-2000, 0-5000, 0-10000, 0-30000, 0-50000 ppm |
| H₂ | 0-1000 ppm |
| HCl | 0-50 ppm |
| HCN | 0-50 ppm |
| H₂S | 0-10, 0-20, 0-50, 0-100, 0-500 ppm |
| NH₃ | 0-100 y 0-1000 ppm |
| NO | 0-100 ppm |
| NO₂ | 0-10 ppm |
| O₂ | 0-25 % |
| SO₂ | 0-25 y 0-100 ppm |
Especificaciones Eléctricas
Alimentación
- Tensión nominal: 24 VDC.
- Rango operativo: 12 a 30 VDC.
Salidas
- Doble salida analógica 4-20 mA.
- HART.
- Modbus RTU.
- Bluetooth.
Relés
- Tres relés SPDT.
- Capacidad de contacto:
- 5 A a 30 VDC.
- 5 A a 220 VAC.
Modos de Relé
Consumo de Potencia
| Configuración | Sin Relés | Con Relés |
|---|
| XCell tóxico/O₂ | 2,6 W | 3,6 W |
| Dual XCell tóxico/O₂ | 3,3 W | 4,3 W |
| Catalítico pasivo | 5,0 W | 6,0 W |
| XCell combustible | 5,0 W | 6,0 W |
| XCell combustible + tóxico/O₂ | 5,7 W | 6,7 W |
| IR400/IR700 | 7,9 W | 8,9 W |
| Dual XCell combustible | 7,4 W | 8,4 W |
| IR400/IR700 + tóxico/O₂ | 8,6 W | 9,6 W |
| MOS pasivo | 9,8 W | 10,8 W |
| IR400/IR700 + XCell combustible | 10,8 W | 11,8 W |
Comunicaciones
RS-485
- Protocolo Modbus RTU.
- Hasta 128 dispositivos por red.
- Hasta 247 dispositivos utilizando repetidores.
Velocidades de Comunicación
- 2400 bps
- 4800 bps
- 9600 bps
- 19200 bps
- 38400 bps
- 115200 bps
HART
- HART 7.
- Soporte para Device Description Language (DDL).
Diagnóstico y Supervisión
Monitoreo continuo de:
- Baja tensión de alimentación.
- Error de checksum RAM.
- Error de checksum Flash.
- Error EEPROM.
- Fallas de circuitos internos.
- Estado de relés.
- Configuración inválida de sensores.
- Fallas de sensores.
- Errores de calibración.
- Desajuste de salida analógica.
Especificaciones Ambientales
Temperatura de Operación
Transmisor
Sensores
- IR (ATEX/IECEx): −60 °C a +75 °C.
- IR (CSA): −40 °C a +75 °C.
- XCell combustible: −55 °C a +60 °C.
- XCell tóxico/O₂: −40 °C a +60 °C.
- Catalítico y MOS: −40 °C a +70/+75 °C según versión.
Temperatura de Almacenamiento
- Carcasa y sensores IR: −50 °C a +85 °C.
- Sensores XCell: −40 °C a +60 °C.
Humedad Relativa
- Sensores XCell e IR: 10 a 95 % HR.
- Sensores combustibles pasivos: 10 a 90 % HR.
- Sensores pasivos H₂S: 0 a 95 % HR.
Especificaciones Mecánicas
Material
Dimensiones
Con sensor pasivo
Con sensor digital
Configuración extendida
Peso
Cableado
- Cable blindado de 3 conductores para configuraciones de sensor simple.
- Cable blindado de 4 conductores para configuraciones de doble sensor.
- Admite conductores de hasta 12 AWG (4 mm²).
Certificaciones y Clasificaciones
Certificaciones
- CSA
- FM
- ATEX
- IECEx
- INMETRO
- ABS
- DNV-GL Marine
- Marcado CE
Seguridad Funcional
- Apto para aplicaciones SIL 2.
Clasificación para Áreas Peligrosas
- Clase I, Divisiones 1 y 2, Grupos A, B, C y D.
- Clase II, Divisiones 1 y 2, Grupos E, F y G.
- Clase III.
- Tipo 4X.
- IP66.
- Certificaciones para Zona 1, Zona 2 y Zona 21 según ATEX e IECEx.
