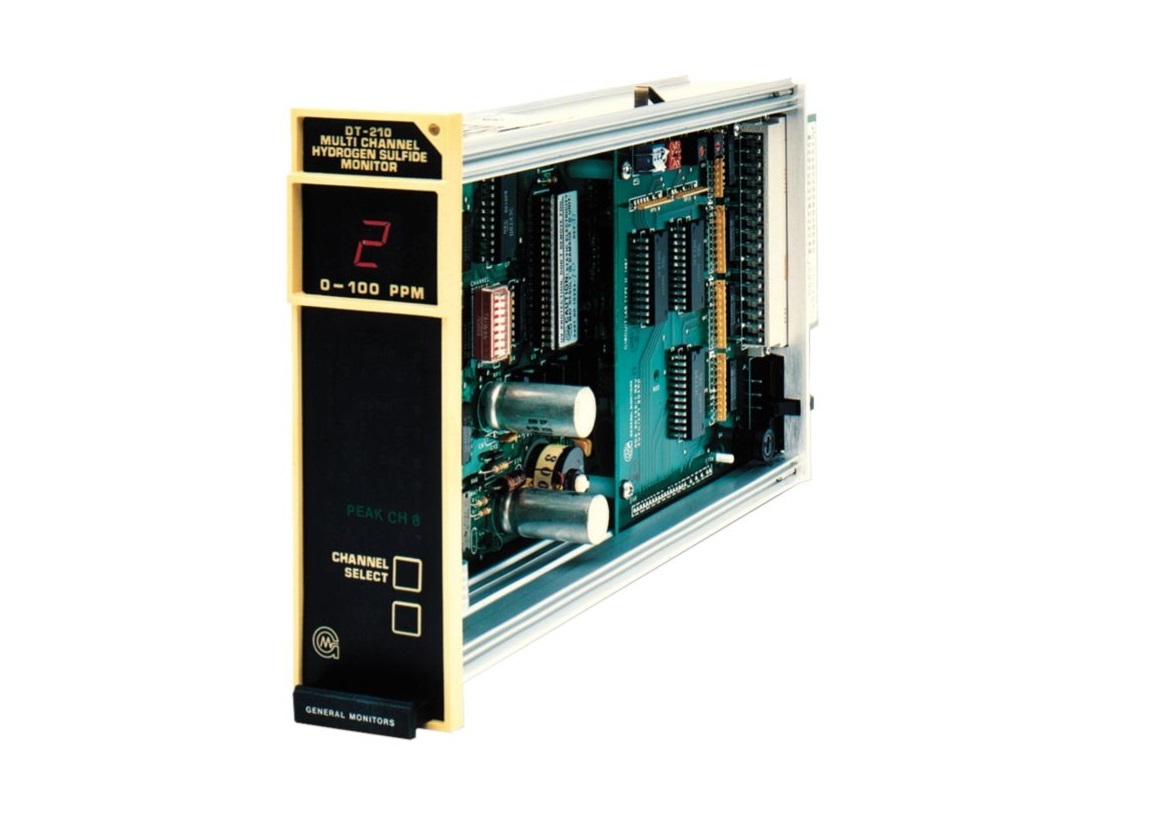

El DT210 es un módulo de visualización y relés de ocho canales diseñado para operar con hasta ocho sensores inteligentes de sulfuro de hidrógeno (H₂S) instalados remotamente. El equipo centraliza la supervisión de las mediciones, la gestión de alarmas y la señalización de estados de funcionamiento.
Aplicaciones
- Plantas químicas y petroquímicas.
- Unidades de desulfuración.
- Plataformas y equipos de perforación.
- Instalaciones de producción de petróleo y gas.
- Operaciones de mud logging.
- Sistemas de recuperación y reinyección de petróleo.
- Refinerías.
- Plantas de tratamiento de aguas residuales.
- Instalaciones de cabezal de pozo.
Características principales
- Capacidad para monitorear hasta 8 sensores inteligentes de H₂S.
- Pantalla digital de gran tamaño.
- Indicadores LED independientes para cada canal.
- Relés comunes de alarma y advertencia.
- Calibración sencilla y segura.
- Diseño compacto para montaje en paneles y gabinetes.
- Opción de votación entre canales para activación de alarmas.
Funcionamiento
El módulo recibe señales provenientes de los sensores S4000TH y muestra la concentración de H₂S medida por cada canal.
Rangos de visualización disponibles:
- 0 a 20 ppm.
- 0 a 50 ppm.
- 0 a 99 ppm.
La pantalla muestra:
- Concentración de gas.
- Canal de máxima lectura (Peak Channel).
- Estados de alarma.
- Estado de calibración.
- Fallas de sistema.
- Estado de reset.
Para condiciones fuera de rango, la pantalla realiza una indicación intermitente de 99 ppm.
Salidas de estado por canal
Cada sensor dispone de salidas de colector abierto para:
- Alarma (ALARM).
- Advertencia (WARN).
- Falla (MALFUNCTION).
Características eléctricas:
- Corriente máxima de salida: 100 mA.
- Tensión admisible: 3 a 50 VDC.
Estas señales pueden utilizarse para:
- Activación de relés externos.
- Integración con sistemas de control.
- Interfaces TTL, CMOS y HTL.
- Sistemas de monitoreo centralizados.
Función de votación
El sistema puede configurarse para:
- Activación de alarma con un único canal.
- Activación de alarma únicamente cuando dos canales alcanzan simultáneamente el punto de disparo.
La selección se realiza mediante jumper interno.
Especificaciones de medición
- Corriente de entrada: 0 a 20 mA desde sensores S4000TH.
- Rango de indicación: 0 a 99 ppm.
- Exactitud:
- ±2 ppm o ±10 % del gas aplicado, el valor que resulte mayor.
Configuración de alarmas
- Ajuste de alarma mediante selector rotativo de 16 posiciones.
- Ajuste de advertencia mediante selector rotativo de 16 posiciones.
- Deshabilitación de alarmas mediante interruptor rotativo de 9 posiciones.
- Configuración de relés energizados o desenergizados mediante DIP switch.
- Configuración de alarmas enclavadas o no enclavadas mediante DIP switch.
- Habilitación individual de cada canal mediante DIP switch.
- Reset local y remoto.
Indicadores de estado
El sistema incorpora indicadores para:
- Reset.
- Alarm.
- Warn.
- Malfunction.
- Calibrate.
- Peak Channel.
Incluye función de prueba de LEDs integrada en el pulsador de reset.
Especificaciones ambientales
- Temperatura de operación: 0 °C a 60 °C.
- Temperatura de almacenamiento: −33 °C a 54 °C.
- Humedad relativa: 10 a 95 % sin condensación.
Especificaciones eléctricas
Alimentación:
Consumo:
- 8 W para el DT210.
- 7 W adicionales por cada sensor S4000TH conectado.
Características de entrada:
- Resistencia máxima de entrada: 125 Ω.
Alimentación para sensores:
- 24 VDC nominal.
- 0,25 A por sensor.
Relés
- Relés de alarma A1 y A2 tipo DPDT.
- Relé de falla tipo SPDT.
Capacidad de contactos:
- 4 A a 250 VAC.
- 4 A a 30 V RMS.
- 3 A a 30 VDC.
- Carga resistiva máxima.
Cableado
- Cable blindado de 4 conductores.
- Distancia máxima entre sensor y DT210:
- 700 m utilizando cable AWG 14.
- Resistencia máxima permitida:
- 4 Ω por conductor.
- 8 Ω de lazo total.
Especificaciones mecánicas
- Dimensiones: 53 × 175 × 294 mm.
- Peso aproximado: 1,8 kg.
Opciones de montaje
- Rack.
- Panel.
- Pared.
- Gabinetes a prueba de explosión.
Certificaciones
Configuración estándar
- Alarma enclavada.
- Advertencia no enclavada.
- Relés desenergizados.
- Escala de 99 ppm.
- Votación desactivada.
- Ocho canales activos.
El DT210 está diseñado para la supervisión centralizada de sensores de H₂S en aplicaciones industriales, proporcionando monitoreo continuo, gestión de alarmas configurables y capacidad de integración con sistemas de control y seguridad.
