Controlador de 8 canales para detectores de llama modelo FL802

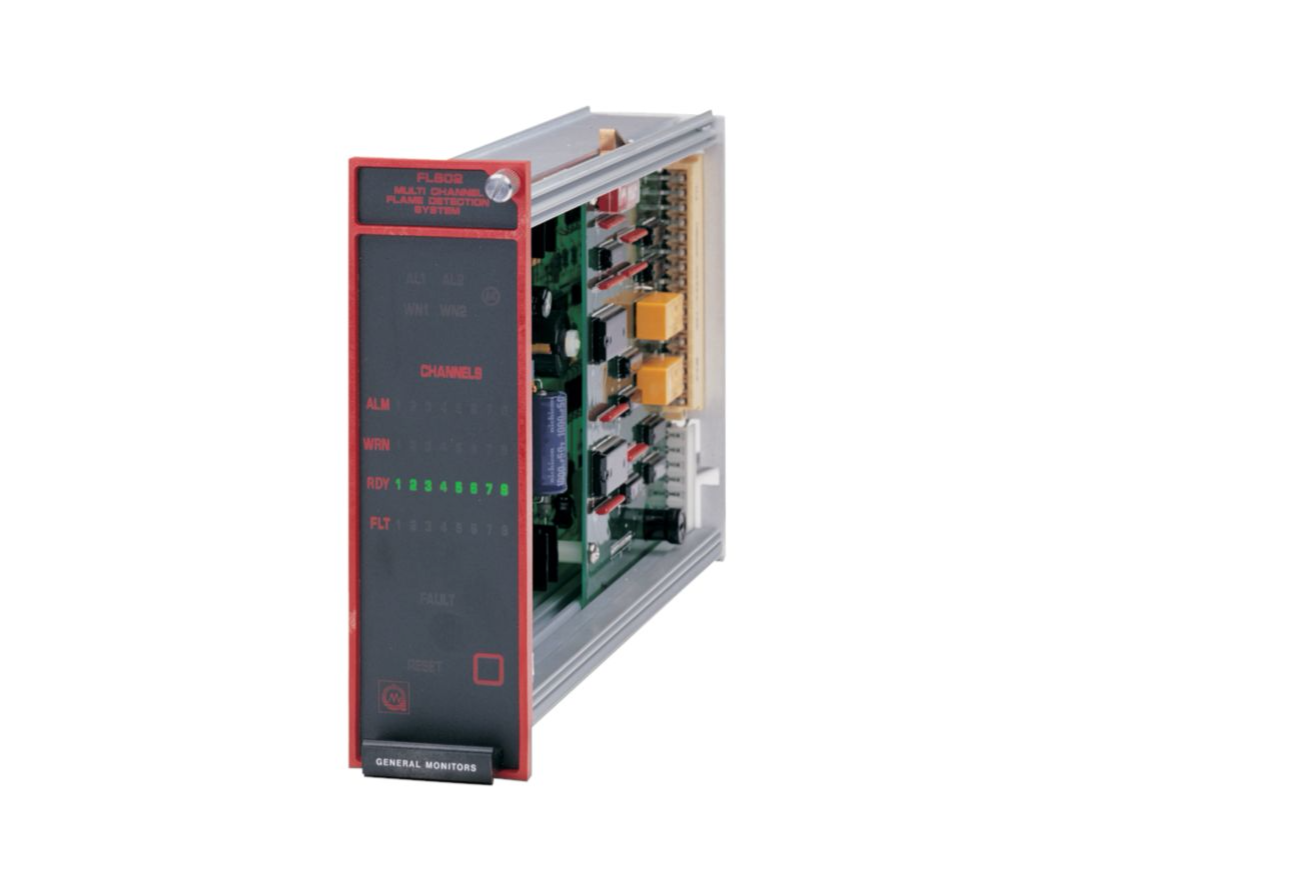

El FL802 es un módulo multicanal de visualización y relés para sistemas de detección de llama, diseñado para monitorear hasta ocho detectores de llama remotos. El equipo centraliza la supervisión de alarmas, advertencias y fallas provenientes de los detectores conectados.

Aplicaciones

• Refinerías.
• Plataformas y equipos de perforación.
• Instalaciones de carga de combustibles.
• Estaciones compresoras.
• Áreas de almacenamiento.
• Instalaciones de recolección y distribución de gas.
• Plantas químicas.
• Plantas petroquímicas.
• Hangares aeronáuticos.

Características principales

• Capacidad para monitorear hasta 8 detectores de llama.
• Diseño compacto para montaje en rack, panel o pared.
• Indicadores LED individuales por canal.
• Relés comunes para alarma, advertencia y falla.
• Alta confiabilidad operativa.
• Configuración de zonas y votación mediante interruptores DIP.
• Reinicio local y remoto.

Funciones de monitoreo

El sistema recibe señales de detectores de llama remotos y proporciona indicación visual y activación de relés según el estado detectado.

Salidas discretas de colector abierto por canal:

• ALARM.
• WARN.
• FAULT.

Disponibles individualmente para los canales 1 al 8.

Relés comunes

Relé de alarma

• Tipo DPDT.
• Configurable como enclavado o no enclavado.
• Configurable energizado o desenergizado.
• Capacidad de contacto:
  • 4 A a 117 VAC.
  • 3 A a 30 VDC.

Relé de advertencia

• Tipo DPDT.
• Configurable como enclavado o no enclavado.
• Configurable energizado o desenergizado.
• Capacidad de contacto:
  • 4 A a 117 VAC.
  • 3 A a 30 VDC.

Relé de falla

• Tipo SPDT.
• No enclavado.
• Energizado en condición normal.
• Capacidad de contacto:
  • 4 A a 117 VAC.
  • 3 A a 30 VDC.

Indicaciones en panel frontal

Indicadores comunes:

• AL1 (Alarma Zona 1).
• AL2 (Alarma Zona 2).
• WN1 (Advertencia Zona 1).
• WN2 (Advertencia Zona 2).

Indicadores individuales por canal:

• ALARM.
• WARN.
• READY.
• FAULT.

Indicadores adicionales:

• RESET.
• RELAY INHIBIT.

Señales de entrada

Estados reconocidos por corriente de entrada:

• FAULT: 0 a 0,5 mA.
• READY: 4,0 ± 0,5 mA.
• WARN: 16,0 ± 0,5 mA.
• ALARM: 20,0 ± 0,5 mA.

Configuración mediante DIP Switch

Zonas

• Una zona única de 8 canales.
• Dos zonas independientes de 4 canales.

Votación

• Una detección por zona.
• Dos detecciones por zona.

Retardo de alarma

Opciones disponibles:

• Sin retardo.
• 1 segundo.
• 4 segundos.
• 8 segundos.

Habilitación de canales

• Desactivación individual de cada canal.

Especificaciones ambientales

Temperatura de operación del FL802:

• -18 °C a +70 °C.

Temperatura de almacenamiento:

• -18 °C a +70 °C.

Humedad relativa:

• 5 % a 100 % sin condensación.

Compatibilidad con detectores de llama:

• FL4000H: -40 °C a +80 °C.
• FL3100H / FL3101H: -40 °C a +85 °C.
• FL3110 / FL3111: -40 °C a +90 °C.
• FL3102 / FL3112: -40 °C a +75 °C.

Especificaciones eléctricas

• Alimentación: 20 a 35 VDC.
• Consumo base: 1 A.
• Consumo adicional: 0,25 A por cada canal activo.

Especificaciones mecánicas

• Longitud: 315 mm.
• Altura: 175 mm.
• Ancho: 53 mm.
• Peso aproximado: 1,2 kg.

Montaje

• Rack.
• Panel.
• Pared.

Certificaciones

• CSA.
• Garantía de 2 años.

Configuración estándar

• Alarma enclavada.
• Advertencia no enclavada.
• Relés desenergizados.
• Zona única.
• Un voto por zona.
• Retardo de alarma de 4 segundos.
• Ocho canales activos.

El FL802 está diseñado para centralizar la supervisión de sistemas de detección de llama multicanal, proporcionando indicación visual detallada, gestión de alarmas configurables y salidas de relé para integración con sistemas de seguridad industrial.
