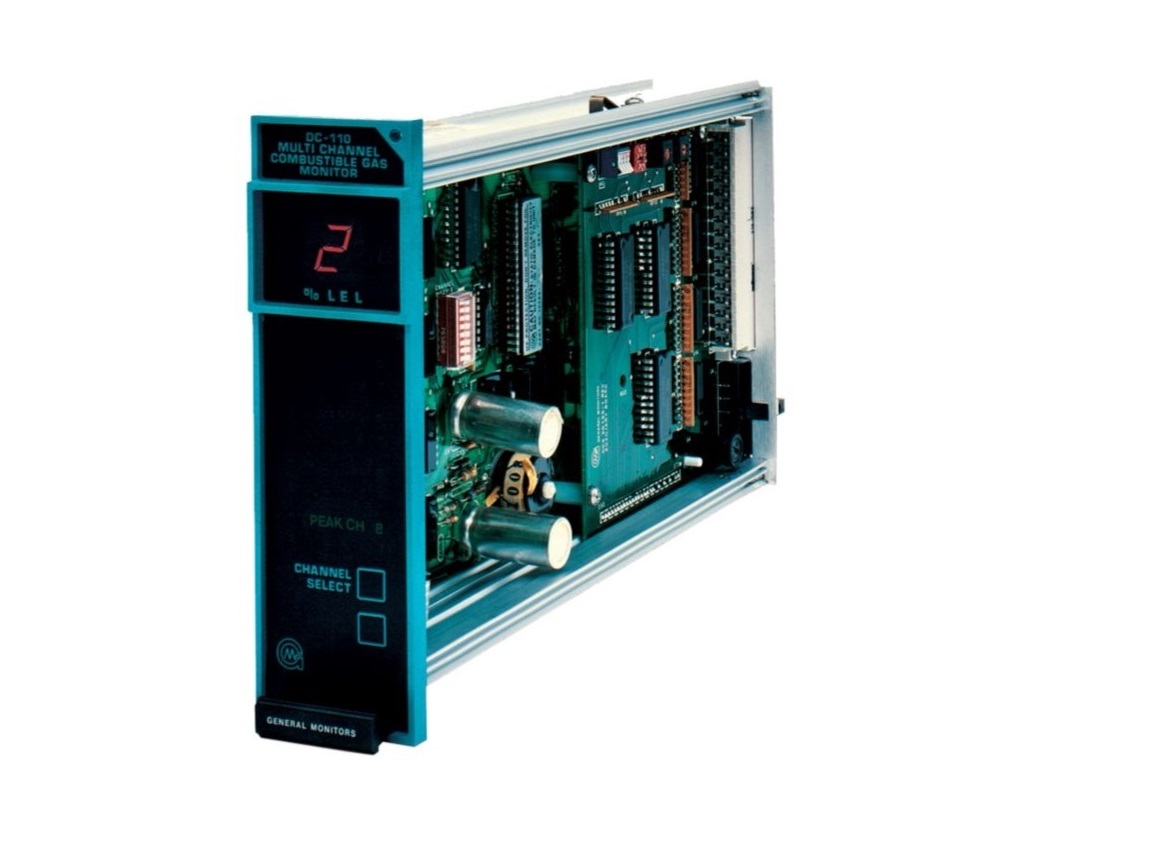

El DC110 es un módulo de visualización y relés para monitoreo de gases combustibles, diseñado para trabajar con hasta ocho sensores remotos inteligentes de gases combustibles. El sistema proporciona visualización centralizada, gestión de alarmas y salidas de relé para aplicaciones industriales de detección de gases.
Aplicaciones
- Estaciones compresoras.
- Plataformas de perforación y producción.
- Instalaciones de carga de combustibles.
- Turbinas de gas.
- Almacenamiento de hidrógeno.
- Plantas de procesamiento y almacenamiento de GNL y GLP.
- Registro de pozos petroleros.
- Monitoreo de vapores de solventes.
- Plantas de tratamiento de aguas residuales.
Características principales
- Capacidad para monitorear hasta 8 sensores inteligentes de gases combustibles.
- Visualización digital de concentraciones de gas.
- Indicadores LED individuales para cada canal.
- Relés comunes de alarma y advertencia.
- Diseño compacto para montaje en rack, panel o pared.
- Alta confiabilidad operativa.
- Opción de votación entre canales para activación de alarmas.
Funcionamiento
El equipo recibe señales de los sensores remotos y muestra las concentraciones en una pantalla digital frontal.
Características de indicación:
- Rango de visualización: 0 a 99 % LEL.
- Indicación intermitente de 99 % para condiciones fuera de rango.
- Visualización del canal con valor máximo detectado (Peak Channel).
- Indicaciones de alarma, advertencia, falla, calibración y reinicio.
Salidas de estado por canal
Cada sensor dispone de salidas de colector abierto para:
- Alarma (ALARM).
- Advertencia (WARN).
- Falla (MALFUNCTION).
Características eléctricas:
- Corriente máxima de hundimiento: 100 mA.
- Rango de tensión admisible: 3 a 50 VDC.
Estas salidas permiten:
- Activación de relés externos.
- Integración con sistemas de control.
- Interfaz con PLC, TTL, CMOS y otros sistemas lógicos.
- Implementación de circuitos de prueba externos.
Función de votación
Como opción, el sistema puede configurarse para requerir:
- Activación de una sola alarma.
- Activación simultánea de dos canales en alarma antes de energizar el relé de alarma.
Especificaciones de medición
- Entrada de señal: 0 a 20 mA desde sensores S4000CH.
- Señal analógica de entrada: 4 a 20 mA.
- Rango de lectura: 0 a 99 % LEL.
- Exactitud:
- ±3 % LEL o ±10 % del gas aplicado, el valor que resulte mayor.
Configuración de alarmas
- Ajuste de alarma mediante selector rotativo de 16 posiciones.
- Ajuste de advertencia mediante selector rotativo de 16 posiciones.
- Deshabilitación de alarma mediante interruptor rotativo de 9 posiciones.
- Configuración de relés energizados o desenergizados mediante DIP switch.
- Configuración de alarmas enclavadas o no enclavadas mediante DIP switch.
- Habilitación individual de canales mediante DIP switch.
Indicadores de estado
Indicadores disponibles:
- Reset.
- Alarm.
- Warn.
- Malfunction.
- Calibrate.
- Peak Channel.
Incluye prueba integrada de LEDs mediante el pulsador de reset.
Especificaciones ambientales
- Temperatura de operación: 0 °C a 60 °C.
- Temperatura de almacenamiento: −33 °C a 54 °C.
- Humedad relativa: 10 a 95 % sin condensación.
Especificaciones eléctricas
Alimentación:
Consumo:
- 8 W para el módulo DC110.
- 8 W adicionales por cada sensor S4000CH conectado.
Características de entrada:
- Resistencia de entrada: máximo 125 Ω.
Alimentación de sensores:
- 24 VDC nominal.
- 0,35 A por sensor.
Relés
- Relés de alarma A1 y A2 tipo DPDT.
- Relé de falla tipo SPDT.
Capacidad de contactos:
- 4 A a 250 VAC.
- 4 A a 30 V RMS.
- 3 A a 30 VDC.
- Carga resistiva máxima.
Cableado
- Cable blindado de 3 conductores.
- Distancia máxima entre DC110 y sensor S4000CH:
- 1500 m utilizando cable AWG 14.
- Resistencia máxima permitida:
- 10 Ω por conductor.
- 20 Ω de lazo.
Especificaciones mecánicas
- Dimensiones: 53 × 175 × 294 mm.
- Peso aproximado: 1,8 kg.
Opciones de montaje
- Rack.
- Panel.
- Pared.
- Gabinetes a prueba de explosión.
Certificaciones
Configuración estándar
- Alarma enclavada.
- Advertencia no enclavada.
- Relés desenergizados.
- Opción de votación desactivada.
- Ocho canales habilitados.
El DC110 está diseñado para centralizar la supervisión de múltiples sensores de gases combustibles, proporcionando visualización continua, gestión de alarmas y capacidades de integración con sistemas de control industrial.
