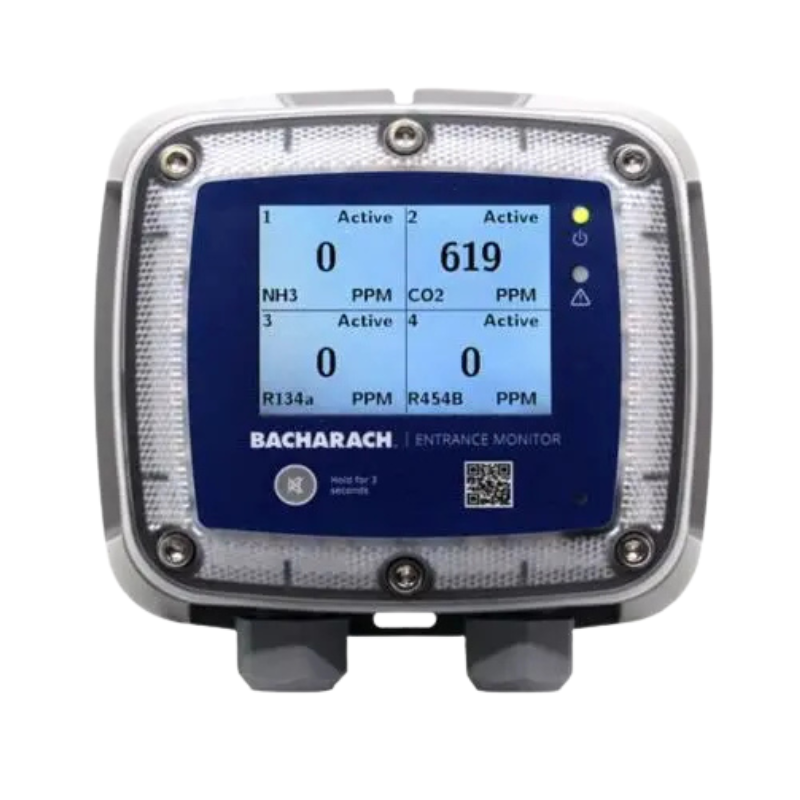

Monitor de entrada MGS-401

El MGS-401 Entrance Monitor es una unidad de supervisión y señalización diseñada para centralizar el estado de hasta cuatro detectores de gas por difusión. Su función principal es proporcionar indicación visual y sonora fuera del área monitoreada, permitiendo conocer el estado del sistema y visualizar los niveles de concentración de gas detectados.

Puede integrarse con controladores MGS-408 y sistemas BMS/BAS mediante comunicaciones Modbus RTU.

Funcionalidades

• Monitoreo de hasta 4 detectores de gas.
• Visualización de concentraciones de gas detectadas.
• Alarmas visuales y acústicas integradas.
• Indicación perimetral luminosa de estado y alarma.
• Integración con detectores de gas Bacharach.
• Integración con controlador MGS-408.
• Compatibilidad con sistemas BMS/BAS.
• Configuración mediante botones frontales y microinterruptores (DIP Switch).

Comunicaciones

Modbus RTU

• RS-485 Modbus RTU Client para comunicación con detectores de gas.
• RS-485 Modbus RTU Server para integración con sistemas BMS/BAS.

Configuración

• Botones de operación en panel frontal.
• Configuración mediante DIP switches.

Señalización

Alarma Visual

• Baliza luminosa perimetral integrada de alta intensidad.
• Indicación rápida del estado general del sistema.

Alarma Sonora

• Sirena integrada de alta potencia.
• Activación automática ante condiciones de alarma configuradas.

Entradas

• Entrada de silenciamiento remoto de alarma.
• Entrada de alarma forzada.

Salidas

Relé

• Relé de salida integrado.
• Capacidad de contacto:
  • 10 A a 24 VAC/DC.

Alimentación

• 24 VAC/DC.
• Tolerancia de alimentación: ±20 %.
• Consumo máximo: 7 W.

Especificaciones Ambientales

Temperatura de Operación

• −20 °C a +50 °C.

Grado de Protección

• IP54.

Especificaciones Mecánicas

Dimensiones

• 165 × 165 × 87 mm.

Peso

• 758 g.

Entradas de Cable

• 2 entradas M20.
• Compatibilidad con conducto de ½».

Integración de Sistema

El MGS-401 puede formar parte de un sistema compuesto por:

• Detectores de gas MGS.
• Controlador de gases MGS-408.
• Sistemas de refrigeración.
• Sistemas BMS/BAS.

Permite visualizar simultáneamente el estado de múltiples puntos de monitoreo y concentraciones de distintos gases desde una única ubicación de acceso.

Certificaciones

• CE.
• UL.
• CSA.
• IEC EN 61010-1.

Accesorios Disponibles

Protector Solar

• Para instalaciones exteriores.

Tornillos de Seguridad

• Kit de 6 tornillos con herramienta de instalación.

Sirena Externa

• Nivel sonoro superior a 100 dB.
• Montaje compatible con el gabinete MGS-401.

Características Técnicas Destacadas

• Supervisión de hasta 4 detectores de gas.
• Baliza perimetral de alta visibilidad.
• Alarma sonora integrada.
• Comunicación Modbus RTU Maestro/Esclavo.
• Relé de salida de 10 A.
• Alimentación universal 24 VAC/DC.
• Protección IP54.
• Integración con controlador MGS-408 y sistemas BMS/BAS.
• Visualización local de concentraciones de gas y estado del sistema.
