El MC600 es un controlador multicanal basado en microprocesador diseñado para sistemas de detección continua de gases. Permite supervisar entre 1 y 6 canales independientes y es compatible con sensores de gases combustibles, hidrocarburos, H₂S, detectores infrarrojos y detectores ultrasónicos de fugas de gas.
Aplicaciones
- Estaciones compresoras.
- Industria alimentaria y de bebidas.
- Plantas petroquímicas.
- Plantas de celulosa y papel.
- Refinerías.
- Industria siderúrgica.
- Servicios públicos.
- Plantas de tratamiento de aguas residuales.
Compatibilidad de sensores
Compatible con:
- Sensores catalíticos para gases combustibles.
- Sensores de hidrocarburos.
- Sensores MOS para H₂S.
- Detectores infrarrojos IR400, IR700, IR5500 e IR4000M.
- Detectores ultrasónicos Observer-H y Surveyor.
- Sensores inteligentes y convencionales de gases combustibles y H₂S.
Características principales
- Monitoreo continuo de 1 a 6 canales.
- Arquitectura modular mediante tarjetas enchufables de entrada de señal.
- Comunicación Modbus RTU redundante mediante doble puerto RS-485.
- Seis displays LCD independientes retroiluminados.
- Indicadores LED de estado, advertencia, alarma y falla.
- Bloques de terminales removibles.
- Configuración programable desde el panel frontal.
- Zonas de votación configurables.
- Relés auxiliares programables para activación de dispositivos externos.
Interfaz de usuario

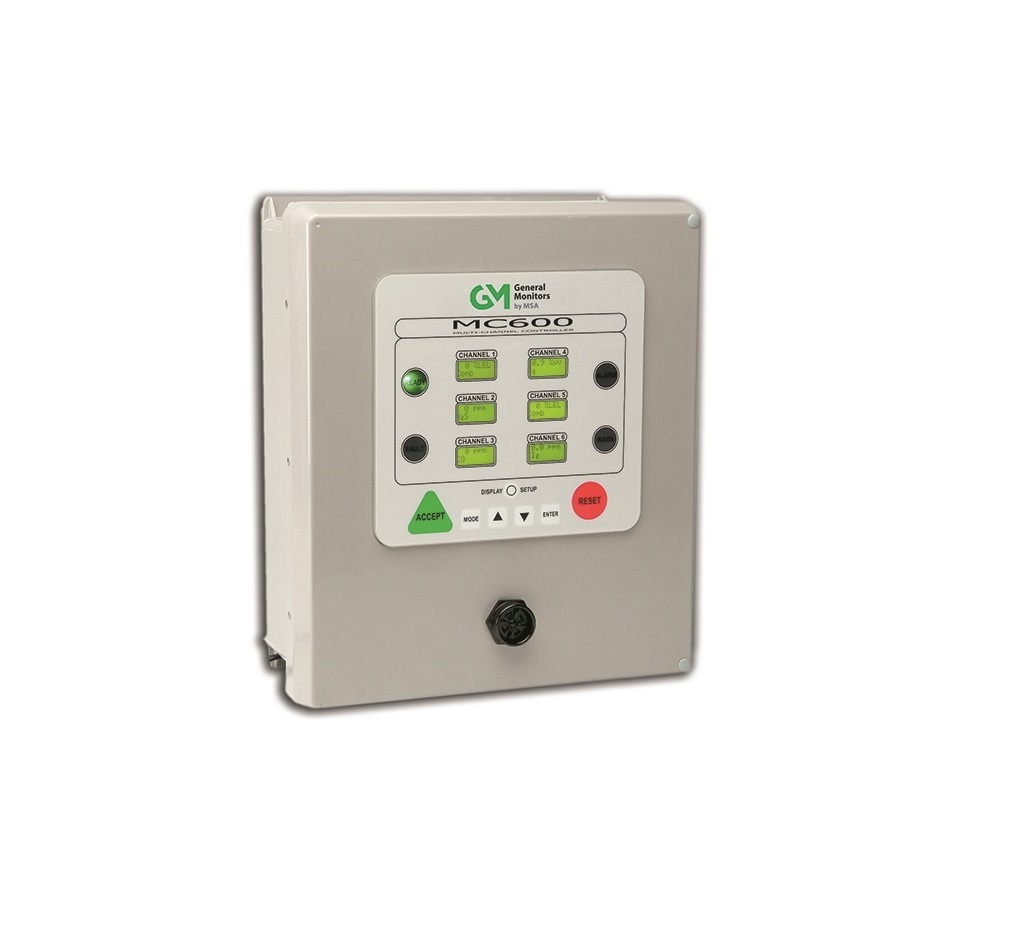

El panel frontal incorpora:
- Seis pantallas LCD retroiluminadas de 2 líneas por 8 caracteres.
- Indicador Ready (verde).
- Indicador Fault (amarillo).
- Indicador Warn (rojo).
- Indicador Alarm (rojo).
- Ajuste de intensidad de indicadores.
Teclas de operación:
- Accept.
- Mode.
- Reset.
- Enter.
- Flechas de navegación.
- Setup de pantalla.
Gestión de alarmas
Cada canal dispone de:
- Alarma alta.
- Alarma baja.
- Advertencia (Warn).
El sistema incorpora:
- 6 relés SPDT configurables.
- 1 relé SPDT de falla general.
Opciones configurables de relé:
- Energizado o desenergizado.
- Enclavado o no enclavado.
- Temporización ajustable entre 1 y 120 minutos.
- Activación por canal específico o por zona.
Zonas y votación
- Hasta 3 zonas independientes.
- Configuración de zonas 0 a 3.
- Votación simple o dual por zona.
- Configuración específica de relés para cada zona.
Diagnóstico y funciones
- Prueba de pantalla.
- Prueba de tarjetas.
- Inhibición individual de canales.
- Indicación local de alarmas y fallas.
- Configuración desde interfaz frontal.
Especificaciones eléctricas
Alimentación:
- 24 VDC (20 a 36 VDC).
- Opcional 115/230 VAC, 50/60 Hz.
Entradas:
- Tarjetas de entrada 4-20 mA.
- Resistencia de entrada de 25 Ω.
Salida de alimentación para instrumentos:
Relés:
- 6 relés SPDT.
- Capacidad de conmutación de 8 A a 120/230 VAC o 30 VDC.
- 1 relé SPDT para falla del sistema.
Comunicaciones:
- Doble RS-485 redundante.
- Protocolo Modbus RTU.
Especificaciones ambientales
Con fuente de alimentación instalada:
- Temperatura de operación: -20 °C a +60 °C.
- Temperatura de almacenamiento: -40 °C a +70 °C.
- Humedad relativa: 0 a 95 % sin condensación.
Especificaciones mecánicas
- Gabinete de fibra de vidrio resistente a la corrosión.
- Protección tipo 4X.
- Resistencia a radiación UV.
- Bisagras de acero inoxidable.
- Cierres con posibilidad de bloqueo.
- Cuatro entradas para conduit.
Dimensiones:
Peso:
- 5,8 kg versión estándar.
- 6,7 kg con fuente de alimentación.
Montaje:
- Cuatro orificios de fijación aptos para bulones de ¼»-20.
Certificaciones
- Clase 1, División 2.
- CSA.
- Marcado CE.
Opciones disponibles
- Fuente de alimentación 115/230 VAC.
- Sirena de 95 dB.
- Teclado remoto para panel frontal.
El MC600 está diseñado para integrar múltiples tecnologías de detección de gases en una única plataforma configurable, con capacidades avanzadas de comunicación, votación por zonas y control de alarmas para aplicaciones industriales críticas.
