El Modelo 580A es un sistema de monitoreo de gases combustibles de doble canal, diseñado para la detección continua de concentraciones potencialmente explosivas de gases y vapores combustibles. El sistema está compuesto por un controlador y dos conjuntos de sensores independientes, permitiendo la supervisión simultánea de dos puntos de medición.
Aplicaciones
- Estaciones compresoras.
- Plataformas de perforación y producción.
- Instalaciones de carga de combustibles.
- Plantas de procesamiento y almacenamiento de GNL.
- Turbinas de gas.
- Plantas de tratamiento de aguas residuales.
- Monitoreo de vapores de solventes.
- Registros de pozos petroleros.
Características principales
- Sensores de difusión continua con tecnología electrocatalítica.
- Indicadores LED de alta visibilidad para estados y alarmas.
- Calibración sin necesidad de ajustes.
- Bajo consumo energético.
- Opciones variadas de configuración de relés.
- Operación estable en amplios rangos de temperatura y humedad.
- Capacidad de respaldo mediante batería de 24 VDC.

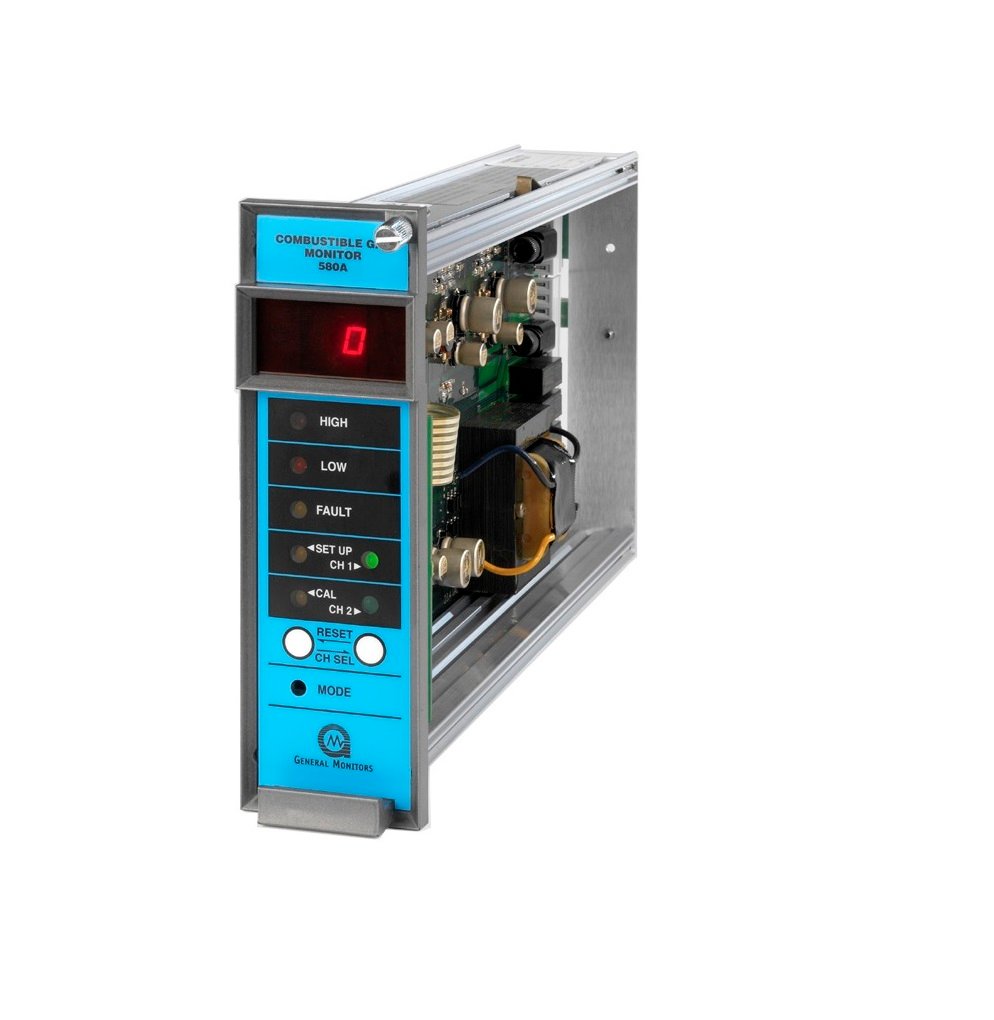

Controlador
El controlador puede instalarse en:
- Montaje mural.
- Montaje en panel.
- Montaje en rack.
Está destinado a ubicaciones no clasificadas como peligrosas y permite visualizar y controlar el sistema mediante:
- Pantalla digital.
- Indicadores de estado.
- Botón de selección de canal.
- Botón de modo.
- Botón de reinicio.
Especificaciones de medición
- Rango de medición: 0 a 100 % LEL (Límite Inferior de Explosividad).
- Lectura digital: 0 a 99 % LEL.
- Exactitud:
- ±3 % LEL para mediciones hasta 50 % LEL.
- ±5 % LEL para mediciones superiores al 50 % LEL.
Especificaciones ambientales
- Temperatura de operación: 0 °C a 60 °C.
- Temperatura de almacenamiento: −20 °C a 65 °C.
- Humedad relativa: 10 a 95 % sin condensación.
Especificaciones mecánicas
- Dimensiones: 53 × 175 × 292 mm.
- Peso: 1,8 kg.
- Montaje en pared o panel.
Especificaciones eléctricas
- Alimentación:
- 105 a 130 VAC, 50/60 Hz.
- Opción 205 a 255 VAC, 50/60 Hz.
- 22 a 30 VDC.
- Consumo nominal:
- 9 W por canal.
- 18 W para el sistema completo.
- Respaldo mediante batería de 24 VDC.
- Circuitos de alarma:
- 4 A a 117 VAC (carga resistiva).
Indicadores LED
- SE: falla de sensor.
- HI: sobrevoltaje de línea.
- LO: bajo voltaje de línea.
Sensores
Los sensores utilizan dos elementos catalíticos de perla (catalytic bead) montados en un circuito puente de Wheatstone balanceado.
Características:
- Tipo: difusión continua con elemento catalítico de baja temperatura.
- Versiones estándar y de alta temperatura.
- Bajo consumo de corriente de excitación.
- Vida útil prolongada.
- Deriva de cero inferior al 5 % anual.
Desempeño del sensor
- Tiempo de respuesta T50: aproximadamente 6 segundos.
- Vida útil típica: 3 a 4 años en servicio normal.
- Temperatura de operación:
- Sensor estándar: −40 °C a +75 °C.
- Sensor de alta temperatura: hasta 200 °C.
Clasificaciones
- Clase I, División 1 y 2.
- Grupos B, C y D.
- Certificaciones CSA y/o FM.
Cableado entre controlador y sensor
Cable de tres conductores con resistencia máxima de lazo de 20 ohmios.
Longitudes máximas recomendadas:
- AWG 14: 2.320 m.
- AWG 16: 1.460 m.
- AWG 18: 910 m.
- AWG 20: 580 m.
Se recomienda el uso de cable blindado para la conexión entre sensores y controlador.
Configuración estándar
- Alimentación 110 VAC / 24 VDC.
- Alarma principal con enclavamiento.
- Advertencia sin enclavamiento.
- Relés desenergizados en condición normal.
El sistema está diseñado para la detección continua de gases combustibles en entornos industriales, proporcionando monitoreo independiente por canal, tiempos de respuesta rápidos y operación estable en condiciones ambientales exigentes.
