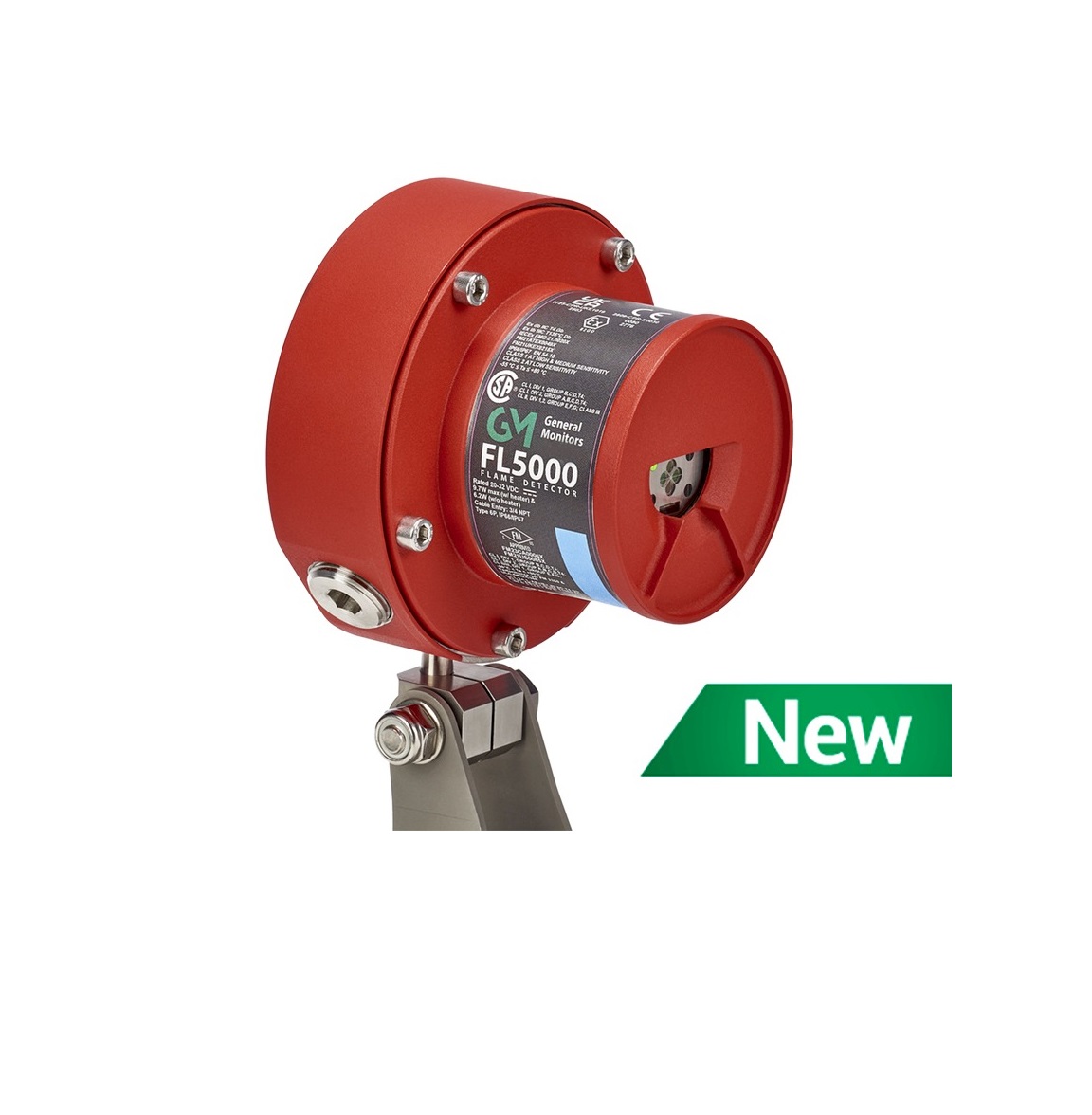

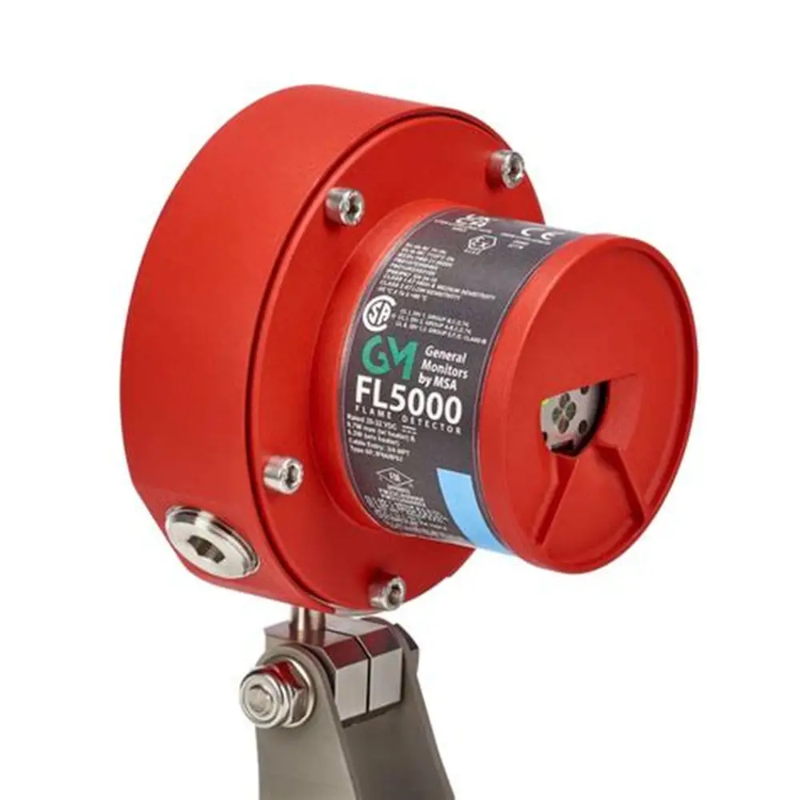

El FL5000 es un detector de llama por infrarrojo multiespectro (MSIR, Multi-Spectrum Infrared) diseñado para la detección temprana de incendios con alta inmunidad a falsas alarmas. Combina múltiples sensores infrarrojos con algoritmos basados en redes neuronales artificiales (ANN) para distinguir llamas reales de otras fuentes de radiación.

Está certificado para aplicaciones de seguridad funcional SIL 2/SIL 3 y cuenta con monitoreo continuo de la integridad óptica y electrónica.

Tecnología de Detección

Sistema MSIR

El detector emplea varios sensores infrarrojos que analizan distintas longitudes de onda dentro del espectro IR.

Rango espectral:

• 2 a 5 micrones

El sistema evalúa simultáneamente:

• Emisiones características de CO₂ generadas por llamas.
• Información de frecuencia de parpadeo de la llama.
• Señales en diferentes bandas infrarrojas.
• Longitudes de onda no asociadas al fuego mediante sensores de inmunidad.

Red Neuronal Artificial (ANN)

El procesamiento incluye:

1. Captura de señales IR.
2. Conversión analógico-digital.
3. Preprocesamiento de señales.
4. Clasificación mediante red neuronal.
5. Posprocesamiento.
6. Generación de salidas analógicas, digitales y relés.

La utilización de ANN permite:

• Mayor precisión de detección.
• Mejor discriminación entre fuego real y señales interferentes.
• Reducción de falsas alarmas.
• Mayor sensibilidad a diferentes combustibles.
• Mejor tiempo de respuesta.
• Mayor distancia de detección.

Desempeño de Detección

Alcance Máximo

• 95 m (310 ft)

Tiempo de Respuesta Típico

• 10 segundos

Campo de Visión Máximo

Combustibles Ensayados

El equipo ha sido ensayado para detectar incendios generados por:

• n-Heptano
• Gasolina
• Metanol
• Metano
• Butano
• Propano
• Etano
• Etanol
• Petróleo crudo
• Etilenglicol
• Isopropanol
• Diésel
• JP4
• JP5
• JP8
• Jet Fuel A
• Combustible marino
• Kerosene
• Xileno
• MEK
• Madera
• Cartón

Monitoreo y Diagnóstico

COPM (Continuous Optical Path Monitoring)

• Verificación automática del estado óptico y electrónico.
• Ejecución del autodiagnóstico cada 2 minutos.
• Supervisión continua de la integridad del sistema.

Sistema Anticondensación

Incluye calentador óptico integrado para:

• Evitar formación de escarcha.
• Reducir condensación.
• Mantener el rendimiento en ambientes severos.

Prueba Operativa

Compatible con lámpara de prueba TL105 a prueba de explosión que permite verificar el funcionamiento sin fuego real.

Bluetooth

Permite:

• Configuración remota.
• Diagnóstico.
• Descarga de eventos.
• Comunicación mediante aplicación Flame Connect.

Especificaciones Eléctricas

Alimentación

• 20 a 32 VDC
• Nominal: 24 VDC

Consumo

Consumo Máximo

Carga Máxima de Salida

• 600 Ω a 24 VDC

Salida Analógica

Modos Disponibles

• 0-20 mA
• HART 1,25-20 mA
• HART 3,5-20 mA

Estados de Corriente

Relés

• Contactos: 8 A a 24 VDC (carga resistiva máxima)

Comunicaciones

HART

• HART 7
• DD registrado
• FDI registrado
• DTM disponible

RS-485

• Protocolo Modbus.
• Hasta 128 dispositivos conectados.
• Hasta 247 dispositivos utilizando repetidores.

Velocidades de Transmisión

• 2400 bps
• 4800 bps
• 9600 bps
• 19200 bps
• 38400 bps

Indicadores Locales

• 4 LEDs para estado y diagnóstico.

Parámetros de Cableado

Salida 0-20 mA

• Distancia máxima: 1.370 m (4.500 ft)
• Resistencia máxima de lazo: 50 Ω
• Impedancia máxima de entrada: 250 Ω

Alimentación Remota

• Distancia máxima: 1.917 m (6.289 ft)
• Resistencia máxima de lazo: 12 Ω
• Tensión mínima: 24 VDC

Especificaciones Ambientales

Temperatura de Operación

FM/CSA

• −40 °C a +80 °C

ATEX/IECEx/UKCA

• −55 °C a +80 °C

Humedad

• 0 % a 95 % HR
• Sin condensación

Grado de Protección

• IP66/IP67

Especificaciones Mecánicas

Material de Construcción

• Acero inoxidable 316.
• Recubrimiento exterior rojo mediante pintura en polvo.

Dimensiones

Altura

• 109 mm (4,3″)

Diámetro de Base

• 138 mm (5,44″)

Diámetro del Cabezal Óptico

• 89 mm (3,50″)

Peso

Montaje

• Soporte de acero inoxidable.

Certificaciones y Clasificaciones

Seguridad Funcional

• SIL 2
• SIL 3

Certificaciones

• FM
• CSA
• IECEx
• ATEX
• UKCA
• UAE
• EN 54-10
• HART 7 registrado

Clasificación para Áreas Peligrosas

Norteamérica

• Clase I División 1 Grupos B, C y D
• Clase II/III División 1 y 2 Grupos E, F y G
• Clase I División 2 Grupos A, B, C y D
• T4

Internacional

• Ex db IIC T4 Gb
• Ex tb IIIC T135°C Db
• IP66/IP67
• Temperatura ambiente certificada hasta +80 °C y mínima de −55 °C según certificación aplicable.

Accesorios Disponibles

• Lámpara de prueba TL105.
• Soporte de montaje.
• Protector de lluvia.
• Cortina de aire.
• Tapón ¾» NPT.
• Tapón M25.
• Adaptador de rosca.
• Kit de actualización para sistemas FL4000H.
