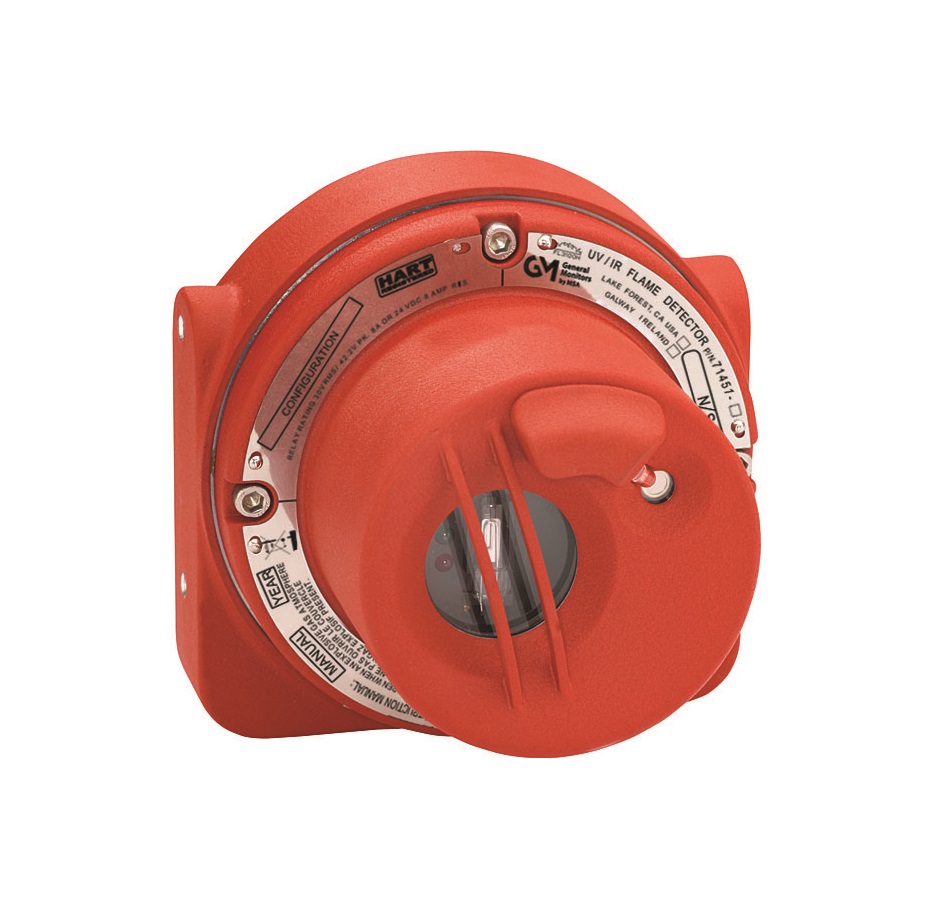

El FL500 es un detector de llama que combina sensores ultravioleta (UV) e infrarrojo (IR) para la detección rápida de incendios en aplicaciones industriales interiores y exteriores. Incorpora autodiagnóstico continuo, comunicaciones digitales y certificaciones para áreas peligrosas.
Tecnología de Detección
Sensor UV
- Rango espectral: 185 a 260 nm.
Sensor IR
- Longitud de onda: 4,35 μm.
Campo de Visión
- Hasta 130° de cobertura cónica.
Supervisión COPM
- Verificación automática óptica y electrónica cada 2 minutos.
- Control continuo de integridad del trayecto óptico y electrónica interna.
Rendimiento de Detección
| Combustible | Distancia Máxima | Tiempo de Respuesta |
|---|
| n-Heptano | 27 m (90 ft) | 6 s |
| n-Heptano | 18 m (60 ft) | < 3 s |
| Metanol | 12 m (40 ft) | 12 s |
| Metano | 24 m (80 ft) | < 10 s |
| Propano | 18 m (60 ft) | < 7 s |
| Butano | 17 m (55 ft) | < 6 s |
| Etano | 18 m (60 ft) | < 3 s |
Combustibles Aprobados
- n-Heptano
- Metano
- Metanol
- Propano
- Butano
- Etano
Especificaciones Eléctricas
Alimentación
- 20 a 36 VDC.
- Corriente máxima: 200 mA.
- Potencia máxima: 3 W.
- Corriente típica: 80 a 150 mA.
Salida Analógica
- 0 a 20 mA configurable como fuente o sumidero de corriente.
Estados de Corriente
| Estado | Corriente |
|---|
| Falla | 0 a 0,2 mA |
| Falla COPM | 2 ± 0,2 mA |
| Operativo | 4 ± 0,2 mA |
| Detección IR | 8 ± 0,2 mA |
| Detección UV | 12 ± 0,2 mA |
| Alarma Baja | 16 ± 0,2 mA |
| Alarma Alta | 20 ± 0,2 mA |
Relés
- Relés de alarma baja y alta configurables.
- Contactos de 5 A a 250 VAC.
- Contactos de 5 A a 30 VDC.
Configuración
- Sensibilidad alta, media o baja.
- Retardos de alarma de 2, 4, 8 o 10 segundos.
- Relés energizados o desenergizados.
- Funcionamiento enclavado o no enclavado.
Comunicaciones
RS-485
- Protocolo Modbus RTU.
- Hasta 128 dispositivos por red.
- Hasta 247 dispositivos utilizando repetidores.
Velocidades de Comunicación
- 2400 bps.
- 4800 bps.
- 9600 bps.
- 19200 bps.
HART
Diagnóstico
Monitoreo continuo de:
- Error de memoria.
- Obstrucción óptica.
- Voltajes internos.
- Bajo voltaje de alimentación.
- Estado general del detector.
Indicadores Locales
- Tres LEDs de estado.
- Indicación de funcionamiento normal.
- Indicación de falla.
- Indicación de alarma.
Especificaciones Ambientales
Temperatura de Operación
Temperatura de Almacenamiento
Humedad
- 0 a 95 % HR sin condensación.
Especificaciones Mecánicas
Construcción
- Acero inoxidable 316 con recubrimiento en pintura en polvo.
Dimensiones
- Diámetro: 114 mm.
- Longitud: 140 mm.
Peso
Montaje
- Soporte de acero inoxidable.
Entradas de Cable
- 2 × ¾» NPT.
- Opción 2 × M25.
Certificaciones
- CSA.
- FM.
- ATEX.
- IECEx.
- CE.
- EN 54-10.
- HART 7 registrado.
Clasificación para Áreas Peligrosas
- Clase I División 1 Grupos A, B, C y D.
- Clase II División 1 Grupos E, F y G.
- Clase III.
- Tipo 6P.
- Ex db IIC T5 Gb.
- Ex tb IIIC T100°C Db.
- Protección IP66/IP67.
Accesorios
- Lámpara de prueba TL105 para simulación de llama sin fuego real.
