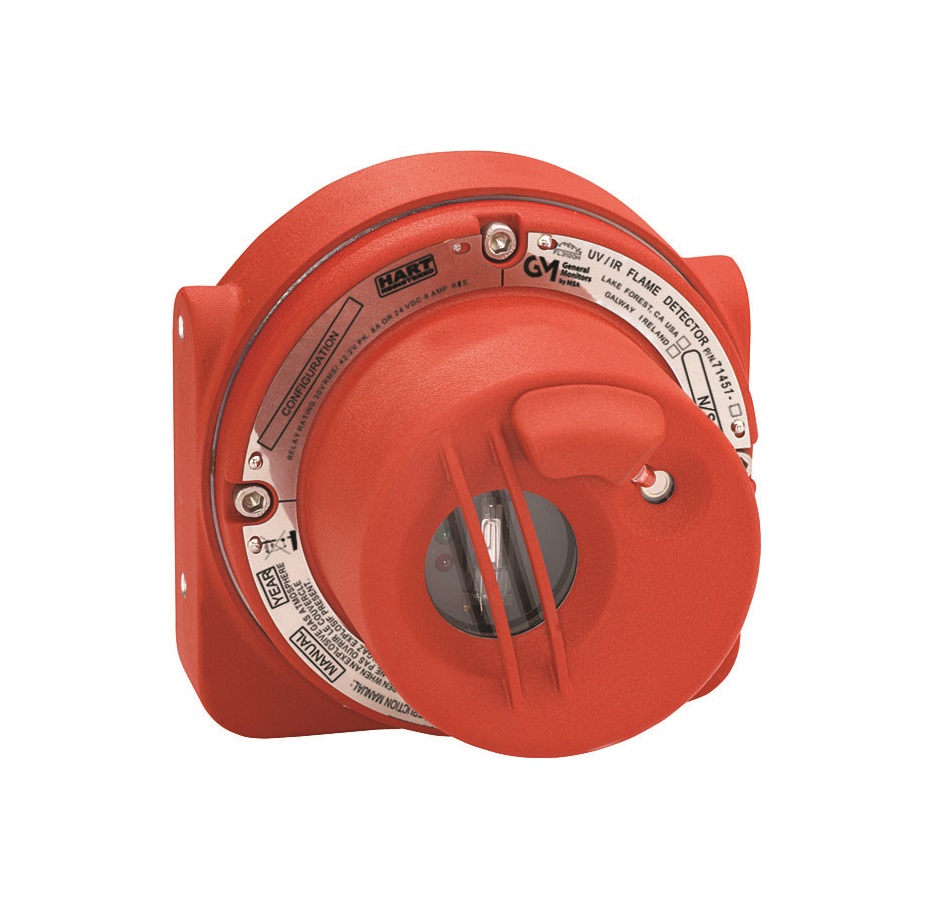

El FL500 es un detector de llama que combina tecnología Ultravioleta (UV) e Infrarroja (IR) para la detección rápida de incendios en aplicaciones industriales. La combinación de ambas tecnologías permite mejorar la inmunidad a falsas alarmas, incrementar la velocidad de respuesta y posibilitar la operación tanto en instalaciones interiores como exteriores.
El detector incorpora funciones de autodiagnóstico continuo, comunicación digital y múltiples opciones de configuración para aplicaciones de seguridad industrial.
Tecnología de Detección
Sensor Ultravioleta (UV)
- Rango espectral: 185 a 260 nm.
Sensor Infrarrojo (IR)
- Longitud de onda: 4,35 µm.
Campo de Visión
- Hasta 130° de campo visual cónico.
Verificación Continua (COPM)
El detector incorpora un sistema de supervisión denominado Continuous Optical Path Monitoring (COPM) que realiza una comprobación automática:
- Cada 2 minutos.
- Verifica el estado del trayecto óptico.
- Verifica el funcionamiento de la electrónica interna.
- Detecta obstrucciones o degradación del sistema óptico.
Rendimiento de Detección
| Combustible | Distancia Máxima | Tiempo de Respuesta |
|---|
| n-Heptano | 90 ft (27 m) | 6 s |
| n-Heptano | 60 ft (18 m) | < 3 s |
| Metanol | 40 ft (12 m) | 12 s |
| Metano | 80 ft (24 m) | < 10 s |
| Propano | 60 ft (18 m) | < 7 s |
| Butano | 55 ft (17 m) | < 6 s |
| Etano | 60 ft (18 m) | < 3 s |
Combustibles Ensayados y Aprobados
- n-Heptano.
- Metano.
- Metanol.
- Propano.
- Butano.
- Etano.
Alimentación Eléctrica
Tensión de Alimentación
Consumo
- Corriente máxima: 200 mA.
- Potencia máxima: 3 W.
- Corriente típica: 80 a 150 mA.
Salidas Analógicas
Tipo
- Fuente o sumidero de corriente.
- Señal analógica de 0 a 20 mA.
Estados de Corriente
| Estado | Corriente |
|---|
| Falla | 0 a 0,2 mA |
| Falla COPM | 2,0 ± 0,2 mA |
| Operativo (Ready) | 4,0 ± 0,2 mA |
| Detección IR | 8,0 ± 0,2 mA |
| Detección UV | 12,0 ± 0,2 mA |
| Alarma Baja | 16,0 ± 0,2 mA |
| Alarma Alta | 20,0 ± 0,2 mA |
Relés
Capacidad de Contactos
Norteamérica
- 5 A a 250 VAC.
- 5 A a 30 VDC.
Europa
- 5 A a 30 V RMS / 42,4 V pico.
- 5 A a 30 VDC.
Configuración
- Alarma baja.
- Alarma alta.
- Energizado o desenergizado.
- Enclavado (latching) o no enclavado.
Configuración de Sensibilidad
Opciones seleccionables mediante DIP Switch:
Sensibilidad
Retardo de Alarma
- 2 segundos.
- 4 segundos.
- 8 segundos.
- 10 segundos.
Comunicaciones
RS-485
- Modbus RTU.
- Hasta 128 dispositivos por red.
- Hasta 247 dispositivos utilizando repetidores.
Velocidades de Comunicación
- 2400 bps.
- 4800 bps.
- 9600 bps.
- 19200 bps.
HART
Indicadores Locales
LEDs de Estado
- Estado normal.
- Falla.
- Alarma.
Fallas Supervisadas
- Error de memoria (checksum).
- Cortocircuito de línea de reset.
- Obstrucción óptica.
- Falla de tensiones internas.
- Bajo voltaje de alimentación.
Características Ambientales
Temperatura de Operación
Temperatura de Almacenamiento
Humedad Relativa
- 0 % a 95 % HR sin condensación.
Especificaciones Mecánicas
Material de Construcción
- Acero inoxidable 316.
- Recubrimiento exterior en pintura en polvo.
Dimensiones
- Diámetro: 114 mm.
- Longitud: 140 mm.
Peso
Montaje
- Soporte de acero inoxidable.
Entradas de Cable
- 2 × ¾» NPT.
- Opción 2 × M25.
Accesorios
- Lámpara de prueba TL105 para simulación de llama sin utilización de fuego real.
Certificaciones y Aprobaciones
- CSA.
- FM.
- ATEX.
- IECEx.
- CE.
- EN 54-10.
- HART 7 registrado.
Clasificación para Áreas Peligrosas
- Clase I División 1 Grupos A, B, C y D.
- Clase II División 1 Grupos E, F y G.
- Clase III.
- Tipo 6P.
- Ex db IIC T5 Gb.
- Ex tb IIIC T100°C Db.
- IP66/IP67.
Características Técnicas Destacadas
- Tecnología dual UV/IR.
- Campo de visión de hasta 130°.
- Autoverificación óptica y electrónica cada 2 minutos.
- Consumo máximo de 3 W.
- Comunicación Modbus RTU y HART 7.
- Relés configurables de alarma.
- Sensibilidad y retardos de alarma configurables.
- Construcción en acero inoxidable 316.
- Protección IP66/IP67.
- Aprobado para aplicaciones en áreas clasificadas y sistemas de detección de incendios industriales.
