Actuadores

Los actuadores están diseñados para operar válvulas bidireccionales y selectores multiposición utilizados en sistemas cromatográficos, instrumentación analítica y aplicaciones de automatización de fluidos. Se dispone de accionamientos eléctricos, neumáticos y manuales, junto con sistemas auxiliares de control, montaje y calefacción.

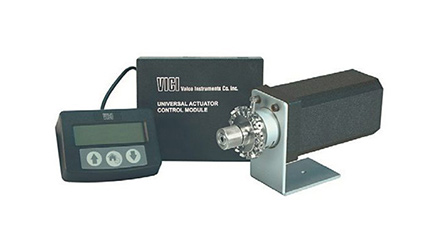

Actuadores eléctricos universales

Los actuadores universales pueden operar tanto válvulas de dos posiciones como selectores multiposición mediante una única plataforma de control.

Características principales

• Alimentación de 24 VDC.
• Compatibilidad con válvulas Valco y Cheminert.
• Operación de válvulas bidireccionales y selectores.
• Control manual incluido.
• Protocolos de comunicación:
  • RS-232.
  • RS-485.
  • USB.
  • BCD.
• Señales de mando simples para:
  • Posición A/B.
  • Home.
  • Step.

Versiones disponibles

• Alta velocidad (EUH).
• Torque medio (EUD).
• Alto torque (EUT).

Funciones

• Posicionamiento automático.
• Control remoto.
• Integración con sistemas automatizados.
• Comunicación bidireccional.

Actuadores microeléctricos

Utilizan motores paso a paso compactos con detección automática de posición.

Características

• Alimentación de 24 VDC.
• Circuito de detección de bloqueo (stall sensing).
• Autoalineación entre válvula y actuador.
• Memoria de posición incluso ante pérdida de energía.
• Control mediante:
  • Contactos externos.
  • RS-232.
  • RS-485.
  • BCD.

Prestaciones

• Compatibilidad con selectores de 2 hasta 96 posiciones.
• Inversión automática de sentido de giro.
• Posicionamiento por ruta más corta.
• Diseño compacto.

Versiones para válvulas bidireccionales

• EQ: máxima velocidad.
• EH: alta velocidad.
• EP: torque medio.
• ED: alto torque.
• ET: torque máximo.

Versiones para selectores

• EMH: alta velocidad.
• EMD: torque medio.
• EMT: alto torque.

Actuadores neumáticos

Diseñados para aplicaciones donde se requiere evitar fuentes de ignición o donde no se dispone de energía eléctrica.

Características generales

• Construcción compacta y liviana.
• Bajo consumo de gas.
• Servicio en laboratorio, procesos industriales y aplicaciones aeroespaciales.
• Mantenimiento en campo.
• Operación con aire o nitrógeno.

Actuadores neumáticos para selectores

Modelo estándar

• Rango de temperatura: 0 a 70 °C.
• Presión máxima recomendada: 80 psig.

Modelo alta temperatura

• Rango de temperatura: 50 a 175 °C.
• Diseñado para operar dentro de hornos calefaccionados.

Actuadores neumáticos para válvulas bidireccionales

Disponibles para desplazamientos de:

• 90°.
• 60°.
• 45°.
• 36°.
• 30°.

Parámetros operativos

• Presión típica de actuación: 40 a 50 psig.
• Presión máxima: 80 psig.
• Tiempo de actuación recomendado: 0,3 a 0,5 segundos.

Conmutación rápida

Con el accesorio HSSA:

• Tiempo de actuación estándar: 180 ms.
• Tiempo con aire: 20 ms.
• Tiempo con helio: 8 ms.

Interfaces y control neumático

DVI (Digital Valve Interface)

Interfaz diseñada para actuadores neumáticos de dos posiciones.

Características:

• Pulso neumático controlado de 2 segundos.
• Operación manual y remota.
• Indicadores LED de posición.
• Señal de salida para inicio de corrida o integración.

Solenoide de 3 vías

Aplicaciones:

• Válvulas on/off.
• Válvulas prime/purge.
• Válvulas de diafragma.

Funciones:

• Presurización del actuador.
• Retorno automático por despresurización.

Solenoide de 4 vías

Diseñado para:

• Actuadores neumáticos multiposición.

Funciones:

• Avance de posición.
• Rearme mecánico del sistema.

Solenoide de 5 vías y 3 posiciones

Diseñado para:

• Actuadores neumáticos bidireccionales.

Permite:

• Aplicar presión únicamente durante la transición.
• Evitar esfuerzos permanentes sobre el sistema.

Sistemas de retroalimentación de posición

Para actuadores neumáticos

• Contactos de salida para ambas posiciones.
• Compatible con señales TTL.

Para válvulas manuales

Disponible para distintos modelos de válvulas.

Funciones:

• Detección de posición de inyección.
• Disparo de cromatógrafos o sistemas de adquisición.

Cables e interfaces de comunicación

Daisy Chain

Permiten gobernar múltiples actuadores desde un único puerto serie.

Protocolos:

• RS-232.
• RS-485.

Longitudes disponibles:

• 55 cm.
• 1 m.
• 1,5 m.
• 3 m.
• 6 m.

Cables Plug-and-Play

Compatibilidad con instrumentos analíticos mediante interfaces dedicadas para comunicación directa con actuadores.

Standoff Assemblies

Extensiones mecánicas que permiten separar la válvula del actuador.

Función

• Instalar válvulas dentro de zonas calefaccionadas.
• Mantener actuadores fuera de la zona caliente.

Longitudes estándar

• 2″.
• 3″.
• 4″.
• 6″.

Características

• Eje de transmisión prolongado.
• Fijación mediante anillo de sujeción.
• Compatibles con sistemas manuales, eléctricos y neumáticos.

Closemount Hardware

Sistema de montaje directo entre actuador y válvula.

Ventajas

• Instalación compacta.
• Menor espacio requerido.
• Acoplamiento directo.

Aplicable cuando la temperatura de trabajo permanece dentro del rango permitido para el actuador.

Right Angle Drive (RAD)

Caja de engranajes de 90° utilizada cuando no es posible una instalación alineada.

Características

• Compatible con actuadores eléctricos y neumáticos para válvulas bidireccionales.
• Permite orientar el actuador perpendicularmente al eje de la válvula.
• Requiere hardware específico de montaje.

Envolventes calefaccionadas para válvulas

Permiten mantener las válvulas a temperatura controlada independientemente del resto del instrumento.

Características

• Construcción aislada térmicamente.
• Bloque calefactor integrado.
• Cartucho calefactor.
• Preparación para sensores de temperatura.

Capacidad

Modelos para:

• 1 válvula.
• 2 válvulas.
• 3 válvulas.
• 6 válvulas.

Potencia de calentamiento

• 65 W.
• 100 W.
• 125 W.
• 150 W.
• 300 W.

Temperatura máxima

• Hasta 350 °C según configuración.

Controlador de temperatura ITC

Controlador proporcional para sistemas calefaccionados.

Características

• Rango de trabajo: 0 a 399 °C.
• Resolución de ajuste: 1 °C.
• Estabilidad aproximada: ±0,5 °C.
• Salida máxima: 10 A.
• Disponible para:
  • 110 VAC.
  • 230 VAC.

Accesorios y herramientas

Disponibles para instalación y mantenimiento:

• Llaves especiales para fittings.
• Juegos de llaves Allen.
• Destornilladores especiales.
• Extractores y herramientas de alineación.
• Magnetos de extracción de rotores.
• Herramientas para sílice fundida.
• Plantillas para esquemas de válvulas.
• Espejos de inspección.
• Llaves de ajuste para cuerpos de válvula.

Estos componentes permiten la automatización completa de válvulas cromatográficas y de manejo de fluidos, con opciones de operación manual, eléctrica o neumática, compatibles con aplicaciones analíticas de alta precisión y entornos de alta temperatura.
