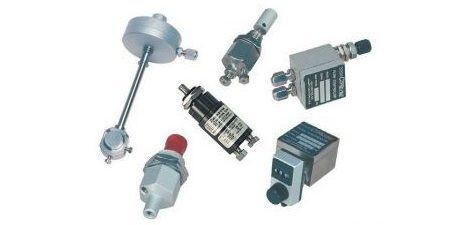

Los elementos de control presentados están destinados a la regulación de flujo, presión y corte de gases o líquidos en sistemas cromatográficos, de extracción y aplicaciones de alta presión. La construcción de estos dispositivos se realiza a partir de piezas mecanizadas de precisión obtenidas de barra maciza, minimizando problemas de porosidad, contaminación y variaciones dimensionales.
Válvulas On/Off y Prime/Purge
Estas válvulas están diseñadas para aplicaciones de cromatografía líquida, fluidos supercríticos y sistemas de extracción que requieren bajos volúmenes internos y alta resistencia a la presión.
Características principales:
- Volumen interno inferior a 2 µL.
- Funcionamiento manual o accionado neumáticamente mediante aire o CO₂.
- Construcción en acero inoxidable grado HPLC.
- Aguja fabricada en aleación de alta resistencia química.
- Sellos de fluorocarbono.
- Disponibles para conexiones de 1/16″ y 1/8″.
Especificaciones operativas:
- Presión máxima estándar: 10.000 psi (690 bar).
- Temperatura máxima estándar: 100 °C.
- Versiones de alta temperatura:
- Hasta 300 °C.
- Hasta 6.000 psi en conexiones de 1/16″.
- Hasta 2.000 psi en conexiones de 1/8″.
En las versiones Prime/Purge:
- Con la válvula cerrada, la fase móvil circula alrededor de la aguja y se libera la contrapresión de la columna.
- Con la válvula abierta, el solvente es enviado a descarga para cebado de la bomba.
Los actuadores neumáticos requieren una presión de accionamiento de 50 psi.
Válvulas Combo
Las válvulas Combo integran una válvula de aguja para regulación de caudal y una válvula de cierre positivo.
Características:
- Ajuste mediante destornillador.
- El caudal ajustado permanece constante al abrir o cerrar la válvula.
- Utilizadas para suministro de hidrógeno, aire, gases de combustión y gases auxiliares.
- Cuerpo disponible en aluminio anodizado o acero inoxidable.
- Sellos de Viton.
Especificaciones:
- Presión máxima de entrada: 100 psi.
- Temperatura máxima: 100 °C.
- Montaje en panel mediante orificio de 11/16″ o 3/4″.
- Caudales nominales desde 10 hasta 500 mL/min.
Válvulas Combo Condyne
Versión clásica de las válvulas Combo utilizada durante décadas en aplicaciones cromatográficas.
Características:
- Cuerpo hexagonal de aluminio anodizado.
- Sellos de Viton.
- Disponibles con conexiones de 1/16″ y 1/8″.
- Montaje en panel.
Especificaciones:
- Presión máxima: 100 psi.
- Temperatura máxima: 100 °C.
- Caudales calibrados entre 10 mL/min y 1 L/min utilizando nitrógeno o helio a 40 psi.
Controladores de flujo de gas Modelo 100
Controladores de flujo de referencia aguas arriba (upstream referenced).
Características:
- Mantienen caudal constante mientras permanezca estable la presión de entrada.
- Mecanizados en aluminio o acero inoxidable.
- Válvula de cierre integrada con sello Viton.
- Disponibles con diafragma de Viton o acero inoxidable.
Especificaciones:
- Presión máxima de entrada: 200 psi.
- Temperatura máxima: 100 °C.
- Diferencial mínimo entrada-salida: 10 psi.
- Rangos de caudal:
- 0 a 150 mL/min.
- 0 a 250 mL/min.
- 0 a 850 mL/min.
- 0 a 1,2 L/min.
- 0 a 4,5 L/min.
- 0 a 10 L/min.
Disponibles con perilla estándar o indicadores digitales Spectrol de 3 y 4 dígitos.
Controladores de flujo de gas Modelo 202
Controladores de flujo de referencia aguas arriba con rango ajustable.
Características:
- Ajuste variable del rango de trabajo.
- Resolución completa en 10 vueltas de control.
- Repetibilidad mejor al 1 % cuando utilizan dial digital.
Especificaciones:
- Caudal ajustable entre 5 mL/min y 1,6 L/min.
- Presión máxima de entrada: 200 psi.
- Temperatura máxima: 100 °C.
Controladores de flujo de gas Modelo 300
Controladores de flujo de referencia aguas abajo (downstream referenced).
Características:
- Mantienen caudal constante cuando la presión de salida permanece estable.
- Adecuados para sistemas con variaciones en la presión de alimentación.
Especificaciones:
- Presión máxima de entrada: 200 psi.
- Temperatura máxima: 100 °C.
- Rangos de caudal:
- 0 a 200 mL/min.
- 0 a 300 mL/min.
- 0 a 800 mL/min.
- 0 a 1,6 L/min.
Válvulas micrométricas (Needle Valves)
Diseñadas para regulación precisa de gases en sistemas cromatográficos.
Características:
- Bajo volumen interno.
- Compatibles con conexiones Valco de volumen muerto cero.
- Aptas para instalación en hornos calefaccionados.
- Disponibles con sellos Viton o Kalrez.
- Versiones lubricadas y no lubricadas.
Especificaciones:
- Temperatura máxima:
- Viton: 225 °C.
- Kalrez: 315 °C.
- Presión máxima de trabajo: 1000 psi para gases.
- Tasa de fuga inferior a 1 × 10⁻⁸ atm·cc/s de helio.
Rangos típicos de control:
- 2 a 225 mL/min.
- 2 a 175 mL/min.
- 2 a 90 mL/min.
Reguladores de presión
Diseñados para proporcionar presión estable en sistemas analíticos y cromatográficos.
Características constructivas:
- Cuerpo de aluminio anodizado.
- Diafragma de acero inoxidable.
- Obturador inoxidable con sello Viton.
- Diseño compacto para montaje en panel.
Especificaciones:
- Presión máxima de entrada: 250 psi.
- Temperatura máxima: 100 °C.
- Rango de regulación disponible:
- 0 a 15 psi.
- 0 a 30 psi.
- 0 a 60 psi.
- Influencia de la presión de alimentación inferior a 0,1 psi por cada 10 psi de variación en la entrada.
Reguladores Combo
Combinan regulación de presión y válvula de cierre en un único dispositivo.
Características:
- Ajuste de presión mediante tornillo central.
- Cierre positivo mediante giro de la perilla.
- Recuperación de la presión ajustada con una desviación menor a 0,05 psi.
- Disponibles para conexiones de 1/16″, 1/8″ internas y 1/8″ externas.
Estos dispositivos están orientados al control preciso de flujo y presión en sistemas cromatográficos, instrumentación analítica, manejo de gases de proceso y aplicaciones de alta exigencia donde la estabilidad y la baja contaminación son críticas.
