Los sistemas de purificación de gases VICI Metronics están diseñados para eliminar contaminantes presentes en gases utilizados en cromatografía gaseosa (GC), GC/MS, LC/MS y aplicaciones analíticas de alta sensibilidad. Su función es reducir impurezas como humedad, oxígeno, hidrocarburos, compuestos azufrados y otros contaminantes antes de que ingresen al instrumento.
Principio de funcionamiento
Los purificadores emplean una arquitectura de lechos sucesivos (multiple bed format) compuesta por diferentes materiales adsorbentes y reactivos especializados.
La secuencia de tratamiento incluye:
- Adsorbentes de alta capacidad para hidrocarburos y humedad.
- Material adsorbente de amplio espectro para múltiples contaminantes.
- Material secuestrante de oxígeno de alta eficiencia.
- Múltiples etapas de reducción progresiva de contaminantes.
- Adsorbentes finales para eliminación de trazas residuales.
Este diseño permite alcanzar niveles de pureza significativamente superiores a los obtenidos directamente desde cilindros de gases grado cromatográfico.
Contaminantes eliminados
Los sistemas pueden remover:
- Humedad (H₂O).
- Oxígeno (O₂).
- Monóxido de carbono (CO).
- Dióxido de carbono (CO₂).
- Hidrocarburos.
- Halocarbonos.
- Compuestos azufrados.
- Hidrógeno y otras impurezas específicas según el modelo.
Beneficios operativos
- Reducción de contaminantes desde niveles de ppm hasta niveles de ppb.
- Disminución del ruido de línea base.
- Incremento de la sensibilidad en GC y GC/MS.
- Sustitución de múltiples trampas individuales por un único módulo de purificación.
- Menor cantidad de conexiones en la línea de gases y, por lo tanto, menor riesgo de fugas.

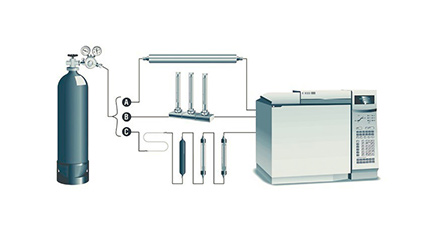

Configuración de conexiones
El diseño minimiza la cantidad de fittings instalados en la línea de suministro.
Comparativamente:
- Purificador específico de gas: 2 conexiones.
- Sistemas de manifold convencionales: al menos 5 conexiones.
- Configuraciones tradicionales con múltiples trampas: al menos 8 conexiones.
Tecnología de purificación de CO₂
Se desarrolló una tecnología específica para purificación de dióxido de carbono utilizado en:
- Extracción con fluidos supercríticos (SFE).
- Cromatografía con fluidos supercríticos (SFC).
- Análisis ambiental.
- Industria alimentaria.
- Análisis de pigmentos.
Características:
- Conversión de CO₂ grado Coleman en CO₂ apto para SFC/SFE.
- Eliminación simultánea de:
- Oxígeno.
- Humedad.
- Compuestos azufrados.
- Halocarbonos.
- La mayoría de los hidrocarburos.
Especificaciones de los módulos para CO₂
- Longitud disponible: 12″ o 22,5″.
- Diámetro: 3,8 cm (1,5″).
- Presión máxima de operación: 1000 psi (6895 kPa).
- Caudal recomendado: 500 mL/min.
- Caída de presión menor a 0,2 psi a 500 mL/min.
- Conexiones de compresión de 1/8″ o 1/4″.
- Peso aproximado:

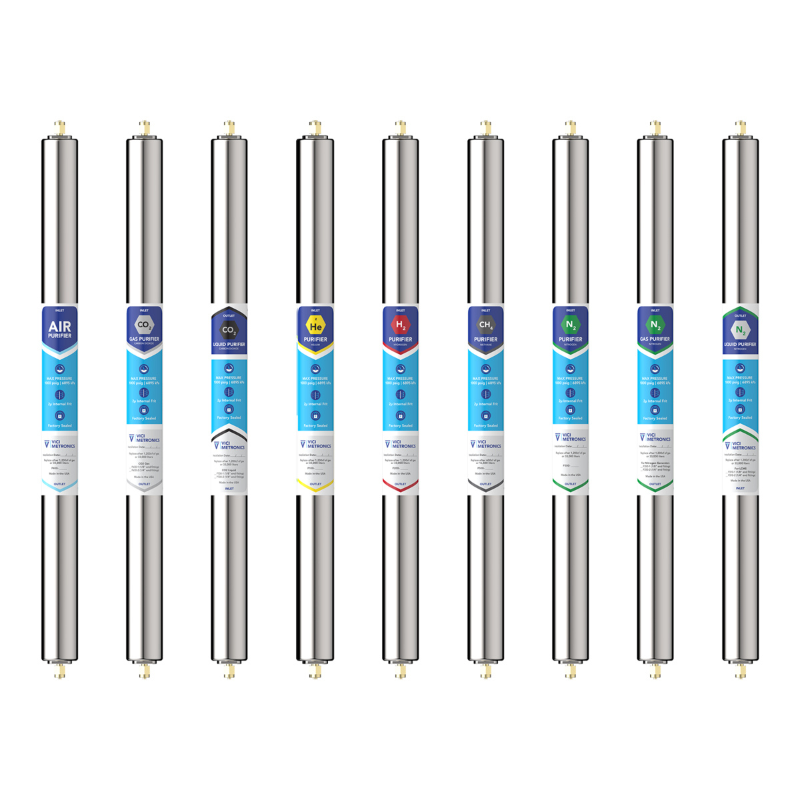

Purificadores específicos disponibles
Purificadores de helio
Conexiones disponibles:
Niveles de contaminantes residuales:
- CO < 1 ppb.
- CO₂ < 1 ppb.
- O₂ < 1 ppb.
- H₂O < 1 ppb.
- Compuestos azufrados < 1 ppb.
- Hidrocarburos no metánicos < 3 ppb.
Purificadores de hidrógeno
Prestaciones equivalentes a los modelos para helio:
- CO < 1 ppb.
- CO₂ < 1 ppb.
- O₂ < 1 ppb.
- H₂O < 1 ppb.
- Compuestos azufrados < 1 ppb.
- Hidrocarburos no metánicos < 3 ppb.
Purificadores de nitrógeno
Conexiones:
Contaminantes residuales:
- CO < 1 ppb.
- CO₂ < 1 ppb.
- O₂ < 1 ppb.
- H₂O < 1 ppb.
- Compuestos azufrados < 1 ppb.
- Hidrocarburos no metánicos < 3 ppb.
Purificadores de nitrógeno para LC/MS
Rendimiento típico:
- CO < 25 ppb.
- CO₂ < 25 ppb.
- O₂ < 25 ppb.
Purificadores para generadores de nitrógeno
Diseñados para mejorar la pureza del nitrógeno generado in situ.
Contaminantes residuales:
- CO < 25 ppb.
- CO₂ < 25 ppb.
- O₂ < 25 ppb.
Purificadores de aire
Contaminantes residuales:
- CO < 1 ppb.
- Hidrocarburos no metánicos < 3 ppb.
Purificadores de metano
Contaminantes residuales:
- CO < 1 ppb.
- CO₂ < 1 ppb.
- O₂ < 1 ppb.
- H₂O < 1 ppb.
- Compuestos azufrados < 1 ppb.
- Hidrocarburos no metánicos < 3 ppb.
Purificadores de dióxido de carbono
Contaminantes residuales típicos:
- CO < 1 ppb.
- CO₂ < 1 ppb.
- O₂ < 1 ppb.
- H₂O < 1 ppb.
- Hidrocarburos no metánicos < 3 ppb.
Trampas específicas
Trampa de humedad
- Humedad residual inferior a 1 ppb.
Trampa de hidrocarburos
- Hidrocarburos no metánicos residuales inferiores a 3 ppb.
Trampa de oxígeno
- Oxígeno residual inferior a 1 ppb.
- Humedad residual inferior a 1 ppb.
Trampas de compuestos azufrados
Disponibles en longitudes de:
Prestaciones:
- Compuestos azufrados inferiores a 1 ppb.
- Humedad residual inferior a 1 ppb.
Características generales de instalación
- Conexiones disponibles de 1/8″ y 1/4″.
- Diseño para montaje en línea.
- Compatibles con gases portadores y gases auxiliares de sistemas cromatográficos.
- Arquitectura de bajo mantenimiento.
- Optimizados para aplicaciones analíticas de alta sensibilidad y detección de trazas.
