Válvulas y Fittings Cheminert

Las válvulas Cheminert® están diseñadas para aplicaciones de inyección, conmutación y selección de corrientes en sistemas HPLC, UHPLC, análisis de flujo y aplicaciones OEM. La gama incluye válvulas de alta presión, ultra alta presión, baja presión, selectores multiposición e inyectores de volumen interno.

Diseño constructivo

Las válvulas utilizan un sistema de:

• Rotor plano grabado con canales de flujo.
• Estator fijo sometido a una carga mecánica constante.
• Acceso rápido al rotor mediante remoción de dos o tres tornillos.
• Reemplazo de componentes sin necesidad de ajustes posteriores.

Características:

• Bajo torque de accionamiento.
• Tamaño compacto.
• Fácil montaje en panel.
• Mantenimiento simplificado.

Materiales de construcción

UHPLC

• Estator de acero inoxidable con recubrimiento especial inerte.
• Rotor Valcon E3.
• Componentes optimizados para hasta 20.000 psi.

HPLC

Materiales de estator:

• Nitronic 60.
• PAEK.
• Titanio.
• Hastelloy C.

Materiales de rotor:

• Valcon H para estatores metálicos.
• Valcon E para estatores PAEK.

Baja presión

• Estator PPS.
• Rotor Valcon E2.
• Algunas versiones utilizan rotores Valcon M o Valcon TF.

Válvulas UHPLC Nanovolume®

Diseñadas para minimizar volumen interno y eliminar volumen muerto.

Presiones disponibles

• 10.000 psi.
• 15.000 psi.
• 20.000 psi.

Conexiones

• 360 µm.
• 1/32″.
• 1/16″.

Diámetros internos

• 100 µm.
• 150 µm.

Modelos principales

C72

• Inyector o válvula de conmutación.

C74

• Inyector de volumen interno.

C75

• Selector multiposición.

Volúmenes internos Nanovolume®

C74

Disponibles según configuración:

• 4 nl.
• 10 nl.
• 20 nl.
• 30 nl.
• 50 nl.

Válvulas UHPLC Microbore

Presiones disponibles

• 10.000 psi.
• 15.000 psi.
• 20.000 psi.

Diámetro de puerto

• 250 µm (.010″).

Volúmenes internos

Modelo C74:

• 20 nl.
• 50 nl.
• 100 nl.

Válvulas HPLC

Presión máxima

• 5.000 psi.

Modelos principales

C1

• Inyector manual frontal.
• Retroalimentación de posición integrada.

C1CF

• Inyector continuo (continuous flow).
• Minimiza pulsaciones de presión.

C2

• Inyector o válvula de conmutación.
• Versiones de 4, 6, 8 y 10 puertos.

C4

• Inyector interno de pequeño volumen.

C6

• Inyector de flujo continuo.

Configuraciones HPLC

Microbore

• Puerto de 0,25 mm (.010″).

Analítica

• Puerto de 0,40 mm (.016″).

Semipreparativa

• Puerto de 0,75 mm (.030″).

Volúmenes internos HPLC

Modelo C4

Microbore:

• 10 nl.
• 20 nl.
• 50 nl.

Analítico:

• 0,1 µl.
• 0,2 µl.
• 0,5 µl.

Tecnología de flujo continuo

Disponible en modelos:

• C1CF.
• C6.

Características:

• Canal grabado en el estator.
• Mantiene flujo de bomba durante casi todo el proceso de conmutación.
• Reduce significativamente picos de presión.

Válvulas de baja presión

Especificaciones generales

• 100 psi para gases.
• 250 psi para líquidos.
• Temperatura máxima: 75 °C.

Materiales

• Estator PPS.
• Rotor Valcon E2.

Vida útil típica

• Superior a 100.000 ciclos bajo condiciones limpias.

Modelos de baja presión

C22Z

Con conexiones Valco ZDV.

Características:

• 4, 6, 8 y 10 puertos.
• Puerto de 0,75 mm.

C22

Con conexiones Cheminert 1/4-28.

Configuraciones:

• Para tubo de 1/16″:
  • Puerto de 0,75 mm.
• Para tubo de 1/8″:
  • Puerto de 1,50 mm.

C24Z

Inyector interno.

Volúmenes:

• 0,2 µl.
• 0,5 µl.
• 1 µl.

C24

Inyector interno.

Volúmenes:

• 0,5 µl.
• 1 µl.
• 2 µl.

Opción de purga

Disponible para algunas válvulas de baja presión.

Funciones:

• Barrido interno de líquidos o gases.
• Eliminación de compuestos corrosivos o tóxicos.
• Protección frente a soluciones salinas y depósitos.

Selectores de corriente

Permiten seleccionar múltiples líneas de proceso mediante un único actuador.

Selectores HPLC de alta presión

Modelo C5

Características:

• 4, 6, 8 y 10 posiciones.
• Presión máxima: 5.000 psi.
• Temperatura máxima:
  • 75 °C con Valcon H.
  • 50 °C con Valcon E.

Diámetros disponibles

• 0,15 mm.
• 0,25 mm.
• 0,40 mm.
• 0,75 mm.

Sistema selector de columnas HPLC

Basado en dos válvulas C5 accionadas por un único actuador.

Capacidades:

• Selección de 6, 8 o 10 columnas.
• Control manual o remoto.
• Comunicación RS-232 y RS-485 opcional.

Selectores de baja presión

Modelo C25Z

Con conexiones Valco ZDV.

Características:

• 4, 6, 8, 10, 12 y 14 posiciones.
• Puerto de 0,75 mm.

Modelo C25

Con conexiones 1/4-28.

Versiones:

• 1/16″: puerto de 0,75 mm.
• 1/8″: puerto de 1,50 mm.

Modelo C25G

Diseñado para gran cantidad de corrientes.

Capacidad:

• 20 posiciones.
• 24 posiciones.
• 28 posiciones.

Puertos:

• 0,67 mm.
• 0,61 mm.
• 0,56 mm.

Conexión:

• Rosca 6-40.

Modelo C45

Selector de gran caudal.

Características:

• Conexiones 1/2-20.
• Tubo de 1/4″.
• Puerto de 4,6 mm (.180″).
• 4 o 6 posiciones.

Actuación

Compatibilidad con:

• Accionamiento manual.
• Actuadores neumáticos.
• Actuadores microeléctricos.
• Actuadores universales.
• Versiones OEM con motor integrado.

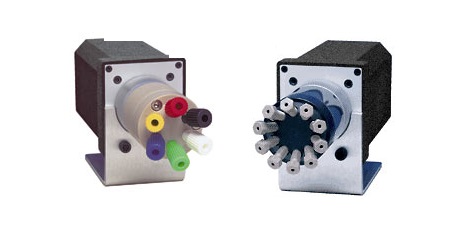

Versiones OEM

Inyectores

Modelos:

• C52.
• C62.
• C62Z.

Características:

• Motor integrado de 24 VDC.
• Sensor de posición integrado.
• Control por contacto externo.
• RS-232 opcional.

Selectores

Modelos:

• C55.
• C65.
• C65Z.

Características:

• Posicionamiento automático.
• Función Home.
• Motor integrado.
• Interfaces seriales opcionales.

Fittings Cheminert

Tipos principales

Valco ZDV

• Rosca 10-32.
• Conexiones de volumen muerto cero.

Cheminert 1/4-28

• Conexión directa sin acoples adicionales.
• Para tubos 1/16″ y 1/8″.

Cheminert 1/2-20

• Para tubos 1/4″.
• Aplicaciones de alto caudal.

Fittings 6-40

• Utilizados en selectores C25G.
• Construcción PEEK con retenedor de acero inoxidable.

Recomendaciones dimensionales

Para mantener conexiones de volumen muerto cero:

• Tolerancia máxima recomendada del diámetro externo del tubo: ±0,002″.

Dimensiones nominales:

• 1/32″ = 0,031″.
• 1/16″ = 0,062″.
• 1/8″ = 0,125″.
• 1/4″ = 0,250″.
• 3/8″ = 0,375″.
• 1/2″ = 0,500″.
