Valvulas

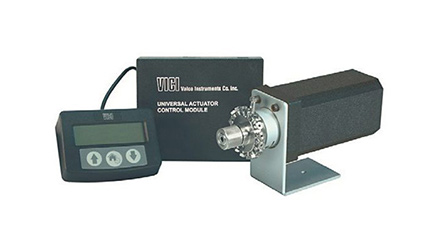

Las válvulas VICI están diseñadas para aplicaciones de cromatografía gaseosa (GC), cromatografía líquida (HPLC), UHPLC, análisis de procesos, selección de corrientes y automatización de fluidos. La línea incluye válvulas de dos posiciones, inyectores, selectores multiposición y válvulas de diafragma.

Características generales

Configuraciones disponibles

Válvulas de dos posiciones

• 3, 4, 6, 8, 10, 12 y 14 puertos.
• Inyectores con loop externo.
• Inyectores internos de volumen fijo.
• Válvulas de conmutación.
• Válvulas de backflush y selección de columnas.

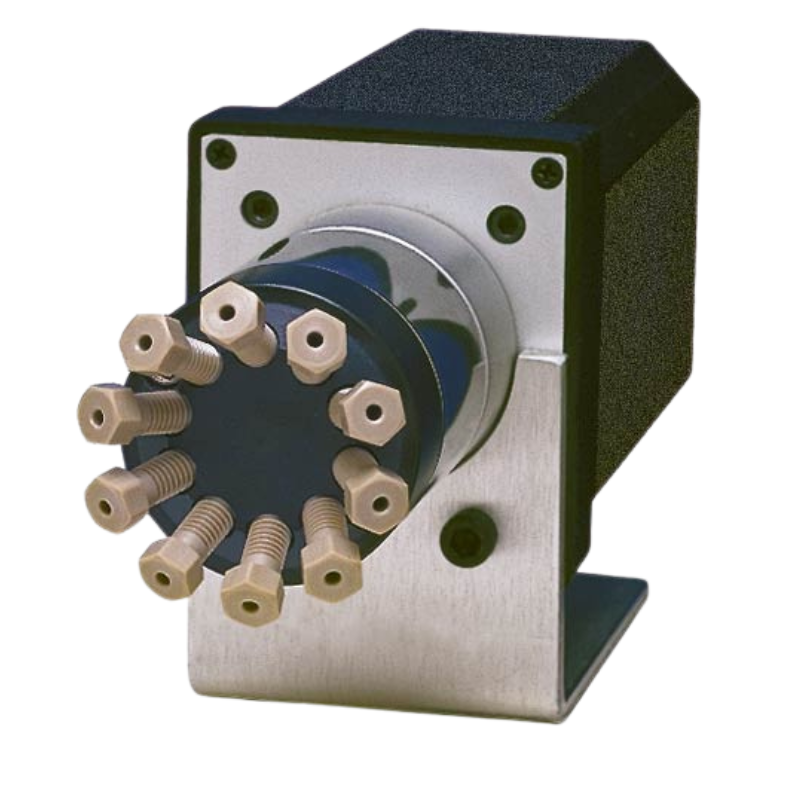

Selectores multiposición

• De 4 hasta 16 posiciones en la línea Valco.
• Hasta 28 corrientes en determinados modelos Cheminert de baja presión.

Conexiones disponibles

• 360 µm.
• 1/32″.
• 1/16″.
• 1/8″.
• 1/4″.

Rangos de presión

• Baja presión: hasta 400 psi.
• HPLC: hasta 5.000 psi.
• UHPLC: 10.000, 15.000 y 20.000 psi.
• Sistemas especiales: hasta 40.000 psi.

Materiales de construcción

Cuerpo de válvula

Material estándar:

• Nitronic 60.

Materiales opcionales:

• Acero inoxidable 316.
• Hastelloy C-22.
• Inconel 600.
• Monel 400.
• Níquel 200.
• Nitronic 50.
• Titanio.

Materiales de rotor

Valcon E

• Aplicaciones GC.
• Hasta 225 °C.
• Hasta 400 psi.

Valcon T

• Alta temperatura.
• Hasta 350 °C.
• Hasta 300 psi.

Valcon H

• Aplicaciones HPLC.
• Hasta 5.000 psi.
• Hasta 75 °C.

Materiales opcionales

• Valcon M.
• Valcon P.
• Valcon R.
• Valcon TF.

Especificaciones de válvulas de dos posiciones

GC

Temperatura media

• Rotor Valcon E.
• Presión máxima: 400 psi.
• Temperatura máxima: 225 °C.

Alta temperatura

• Rotor Valcon T.
• Presión máxima: 300 psi.
• Temperatura máxima: 350 °C.

HPLC

Analíticas

• Presión máxima: 5.000 psi.
• Temperatura máxima: 50 °C.
• Rotor Valcon H.

Semi preparativas

• Presión máxima: 5.000 psi.
• Temperatura máxima: 75 °C.
• Puerto de 0,75 mm.

Preparativas

• Presión máxima: 5.000 psi.
• Temperatura máxima: 75 °C.
• Puertos de hasta 1,7 mm.

Diámetros de puerto estándar

• 1/32″: 0,25 mm (.010″)
• 1/16″: 0,40 mm (.016″)
• 1/16″ amplio: 0,75 mm (.030″)
• 1/8″: 0,75 mm (.030″)
• 1/8″ amplio: 1,0 mm (.040″)
• 1/4″: 4,0 mm (.156″)

Inyectores internos

Diseñados para volúmenes extremadamente pequeños.

Volúmenes típicos GC

• 0,06 µL.
• 0,1 µL.
• 0,2 µL.
• 0,5 µL.
• 1 µL.
• 2 µL.

Volúmenes típicos HPLC

• 0,06 µL.
• 0,1 µL.
• 0,2 µL.
• 0,5 µL.
• 1 µL.
• 2 µL.

Características

• Volumen definido por cavidad mecanizada en el rotor.
• Alta repetibilidad.
• Volúmenes inferiores a los obtenibles mediante loops convencionales.

Selectores multiposición

Configuración SD (Dead-End)

• Selección de una corriente.
• Corrientes no seleccionadas bloqueadas.

Configuración SC (Common Outlet)

• Una corriente seleccionada.
• Corrientes restantes dirigidas a una salida común.

Configuración SF (Flow Through)

• Una corriente seleccionada.
• Corrientes restantes mantienen flujo independiente.

Configuración ST (Trapping)

• Selección de columnas, trampas o loops.
• Aplicaciones multicolumna y multimuestreo.

Configuración STF (Trapping/Flow Through)

• Similar a ST.
• Corrientes no seleccionadas regresan a sus líneas originales.

Especificaciones de selectores

Baja presión

SD

• Hasta 400 psi.
• Hasta 200 °C.
• De 4 a 16 posiciones.

SC

• Hasta 200 psi.
• Hasta 200 °C.
• De 4 a 16 posiciones.

SF

• Hasta 200 psi.
• Hasta 200 °C.
• De 4 a 16 posiciones.

ST

• Hasta 200 psi.
• Hasta 200 °C.
• De 4 a 16 posiciones.

STF

• Hasta 200 psi.
• Hasta 200 °C.
• De 4 a 16 posiciones.

Alta presión

SD

• Hasta 5.000 psi.
• Hasta 75 °C.
• De 4 a 12 posiciones.

ST

• Hasta 5.000 psi.
• Hasta 75 °C.
• Para selección de 4 a 6 columnas.

Sistemas de purga interna

Disponibles para determinadas válvulas GC y selectores.

Función

• Eliminación de difusión atmosférica.
• Eliminación de fugas superficiales.
• Manejo seguro de compuestos tóxicos o reactivos.

Aplicaciones

• Análisis de gases a niveles de ppb.
• Sistemas con detectores de alta sensibilidad.
• Corrientes tóxicas, corrosivas o inflamables.

Especificaciones típicas

• 400 psi.
• Hasta 175 °C.
• Disponible en conexiones de 1/16″ y 1/8″.

Ensayos de fugas

Método estándar

• Evaluación de fugas entre puertos.
• Evaluación de fugas externas.
• Ensayos a presión y temperatura nominal.

Certificación opcional por espectrometría de masas con helio

• Hasta 10⁻¹⁰ cc·atm/s.

Rangos típicos

• Uso comercial general: 10⁻⁴ a 10⁻⁵ cc·atm/s.
• GC convencional: 10⁻⁶ a 10⁻⁷ cc·atm/s.
• Ultra trazas (ppb): 10⁻⁸ a 10⁻¹⁰ cc·atm/s.

Válvulas de diafragma

Diseñadas para operación automática continua y mínimo mantenimiento.

Características

• Diámetro externo: 35 mm.
• Actuador neumático integrado.
• Tiempo de actuación: 10 ms.
• Vida útil superior a 1.000.000 ciclos.
• Bajo volumen muerto interno.

Configuraciones

• 4 puertos con inyector interno.
• 6 puertos para muestreo e inyección.
• 10 puertos multifunción.

Tamaños de conexión

• 1/32″.
• 1/16″.

Diámetros internos

• 0,25 mm.
• 0,40 mm.
• 0,75 mm.

Presiones de operación

Inyectores internos

• Hasta 750 psi líquidos.

Muestreo y conmutación

• Hasta 300 psi gases.

Temperaturas

• Hasta 175 °C en operación estándar.
• Hasta 200 °C según configuración.
• Versiones especiales disponibles entre 250 y 300 °C.

Materiales

• Cuerpo: Nitronic 60.
• Opcionales: Hastelloy C y acero inoxidable 316.
• Diafragma: poliimida especializada.

Actuación neumática

• Aire de accionamiento: 50 a 60 psi.
• Conexión de control: rosca 10-32.
• Operación mediante válvula solenoide de 3 vías.

Opción de purga

• Anillo de purga adicional.
• Entrada y salida para gas de purga mediante conexiones 1/16″.
• Temperatura máxima con purga: 175 °C.

Vida útil

• Más de 1.000.000 ciclos a temperatura ambiente.
• Más de 500.000 ciclos a 175 °C.
