Tubing

La línea de tubing incluye materiales metálicos, poliméricos y compuestos diseñados para cromatografía líquida, cromatografía gaseosa, UHPLC, microfluídica y aplicaciones de alta presión. Los productos cubren diámetros desde escala micrométrica hasta tubing convencional de laboratorio.

Tubing de níquel electrodepositado (Electroformed Nickel – EFNi)

Fabricado mediante electrodeposición de níquel sobre un mandril de precisión, posteriormente removido para generar un conducto interno extremadamente uniforme.

Características principales

• Superficie interna con acabado tipo espejo.
• Rugosidad interna de aproximadamente 1 a 2 microinch.
• Alta ductilidad.
• Permite doblados cerrados sin calentamiento.
• No genera partículas de vidrio ni sílice.
• Menor riesgo de contaminación cruzada.
• Adecuado para microflujos y aplicaciones analíticas de alta sensibilidad.

Dimensiones disponibles

360 µm OD

IDs disponibles:

• 0,001″
• 0,002″
• 0,004″
• 0,005″
• 0,007″

1/32″ OD

IDs disponibles:

• 0,002″
• 0,004″
• 0,005″
• 0,007″
• 0,010″
• 0,012″
• 0,015″
• 0,020″

1/16″ OD

IDs disponibles:

• 0,020″
• 0,030″
• 0,040″

También pueden fabricarse dimensiones personalizadas de diámetro interno y externo.

Tubing de sílice fundida recubierta con níquel

Consiste en tubing de sílice fundida recubierto electroquímicamente con níquel puro.

Características

• Excelente transferencia térmica.
• Alta flexibilidad.
• Menor radio de curvatura que líneas convencionales.
• Superficie interna inerte de sílice fundida.
• Compatibilidad con férulas metálicas.
• Capacidad para aplicaciones de alta presión.

Capacidad de presión

• Hasta 40.000 psi dependiendo del diámetro y espesor del recubrimiento.

Disponibilidad

1/32″ OD (800 µm)

Diámetros internos:

• 10 µm
• 15 µm
• 20 µm
• 25 µm
• 50 µm
• 100 µm
• 180 µm
• 250 µm

1/16″ OD (1600 µm)

Diámetros internos:

• 50 µm
• 75 µm
• 100 µm
• 200 µm
• 250 µm
• 300 µm
• 400 µm
• 500 µm
• 700 µm

Tubing PEEK natural

Tubing polimérico diseñado para aplicaciones HPLC y bioanalíticas.

Características

• Resistente a altas presiones.
• No libera iones metálicos.
• Compatible con fases móviles agresivas.
• Resistente a sales halogenadas y buffers concentrados.
• Biocompatible.
• No sufre corrosión como el acero inoxidable.

Compatibilidad química

Buena resistencia frente a:

• Sales.
• Buffers.
• Fases móviles acuosas y orgánicas.

Limitaciones:

• Diclorometano.
• THF.
• DMSO.
• Ácido nítrico concentrado.
• Ácido sulfúrico concentrado.

Tolerancias

• Tubing 360 µm: ±0,0005″
• Tubing 1/32″ y 1/16″: ±0,001″
• Tubing 1/8″: ±0,003″

Presión máxima de trabajo

1/32″

• ID 0,0025″: 6600 psi
• ID 0,005″: 6000 psi
• ID 0,010″: 5800 psi
• ID 0,015″: 3900 psi

1/16″

• ID 0,005″: 6100 psi
• ID 0,010″: 5600 psi
• ID 0,020″: 4500 psi
• ID 0,030″: 3500 psi

1/8″

• ID 0,060″: 3600 psi
• ID 0,088″: 2500 psi

Dimensiones disponibles

1/32″ OD

• IDs entre 0,0025″ y 0,015″

1/16″ OD

• IDs entre 0,006″ y 0,030″

1/8″ OD

• IDs de 0,060″ y 0,088″

Tubing PEEK codificado por color

Diseñado para identificar visualmente el diámetro interno.

Versiones

• Color sólido.
• Banda longitudinal de color.
• Doble capa.

Construcción doble capa

• Capa interna de PEEK natural.
• Capa externa coloreada.
• Evita contacto del fluido con pigmentos.

Código de colores

• Negro: 0,004″
• Rojo: 0,005″
• Amarillo: 0,007″
• Azul: 0,010″
• Naranja: 0,020″
• Verde: 0,030″
• Gris: 0,040″

Presiones máximas

Entre:

• 240 bar (3500 psi)
• 460 bar (6700 psi)

dependiendo del diámetro interno.

Tubing polimérico PTFE, FEP y ETFE

PTFE

Características:

• Muy inerte químicamente.
• Material blando.
• Alta tendencia al creep o deformación por fluencia.

FEP

Características:

• Resistencia química similar al PTFE.
• Menor deformación.
• Mayor transparencia.
• Mayor resistencia mecánica.

ETFE

Características:

• Alta resistencia química.
• Buena estabilidad mecánica.
• Algunos solventes clorados pueden producir hinchamiento.

Dimensiones

Disponibles en:

• 1/16″ OD.
• 1/8″ OD.

Con diámetros internos desde:

• 0,006″
• hasta 0,085″

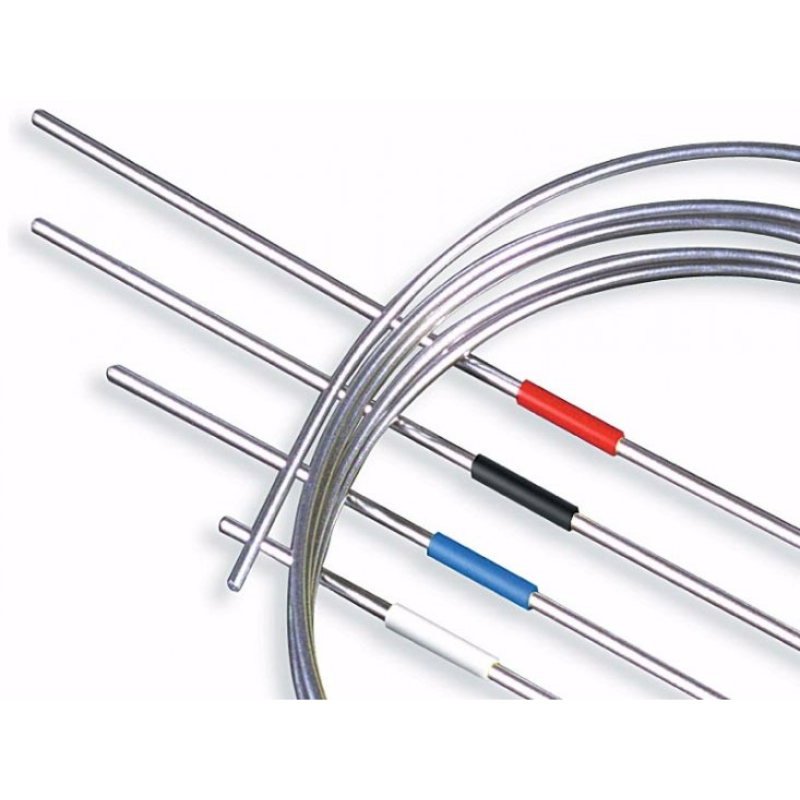

Tubing metálico

Disponible en distintos materiales para aplicaciones cromatográficas y de alta presión.

Materiales

• Acero inoxidable 316.
• Níquel 200.
• Hastelloy C.
• Inconel 600.

Dimensiones disponibles

360 µm OD

• 75 µm ID.
• 150 µm ID.

1/32″ OD

• IDs entre 0,005″ y 0,020″.

1/16″ OD

• IDs entre 0,005″ y 0,040″.

1/8″ OD

• IDs entre 0,030″ y 0,085″.

Características

• Aptos para altas presiones.
• Disponibles en longitudes estándar o personalizadas.
• Posibilidad de corte electrolítico y limpieza especializada.

Tubing de acero inoxidable precortado

Fabricado en acero inoxidable tipo 316.

Proceso de preparación

• Corte electrolítico.
• Desbarbado.
• Limpieza con vapor microfiltrado y agua desionizada.

Beneficios

• Reducción de partículas internas.
• Menor riesgo de daño en válvulas.
• Mejor repetibilidad de conexiones.
• Menor contaminación del sistema.

Longitudes disponibles

• 5 cm
• 10 cm
• 20 cm
• 30 cm
• 50 cm
• 100 cm

Diámetros internos más habituales

1/32″

• 0,005″
• 0,010″
• 0,020″

1/16″

• 0,005″
• 0,010″
• 0,020″
• 0,030″
• 0,040″

Volúmenes internos típicos del tubing

Estos valores son relevantes para el cálculo de volúmenes muertos, tiempos de residencia y diseño de circuitos cromatográficos de alta eficiencia.
