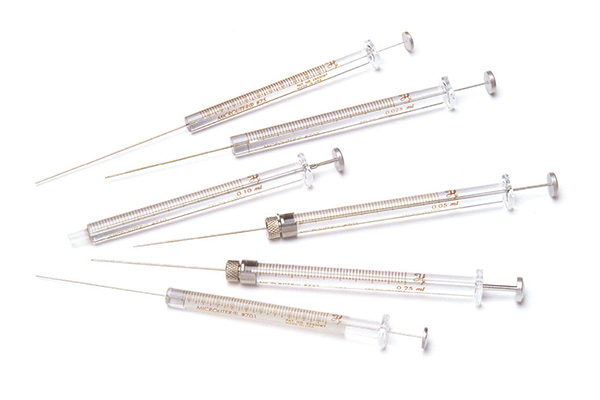

Jeringas para HPLC y GC

Las jeringas Hamilton están diseñadas para aplicaciones de cromatografía gaseosa (GC), cromatografía líquida (HPLC), muestreo de gases, líquidos y sistemas de autosampler. Los equipos se fabrican bajo sistema de calidad EN ISO 9001 / EN 46001, con una precisión volumétrica de ±1 % del volumen nominal.

Características constructivas

• Fabricación con materiales de alta precisión.
• Control dimensional estricto entre émbolo y cilindro.
• Precisión nominal: ±1 %.
• Disponibles para líquidos, gases o ambas aplicaciones según la serie.
• Opciones con agujas cementadas, removibles o conexiones Luer Lock.
• Componentes reemplazables en determinadas series.

Tipos de terminación

Luer Tip Cemented

• Punta de vidrio esmerilado con aguja cementada.
• No recomendada para solventes halogenados.

Teflon Luer Lock

• Compatible con agujas de cabezal metálico o Kel-F.
• Compatible con conectores y tuberías de PTFE.
• Permite mayor flexibilidad de uso.

Cemented Needle (N)

• Aguja fija.
• No recomendada para solventes halogenados.

Removable Needle (RN)

• Aguja reemplazable.
• Reduce costos de mantenimiento.

Knurled Hub (KH)

• Utiliza agujas reemplazables.
• Exclusiva para serie 7000.

Tipos de punta de aguja

Point Style AS

• Punta cónica reforzada.
• Diseñada para múltiples inyecciones automáticas.

Point Style 2

• Bisel de 10-12°.
• Penetración de septa.
• Aplicación GC.

Point Style 3

• Punta roma.
• Válvulas de inyección HPLC.
• Pipeteo de muestras.

Point Style 4

• Aplicaciones biológicas.
• Bisel de 10-12°.

Point Style 5

• Punta cónica con puerto lateral.
• Reduce daño de septa.
• Minimiza efectos de coring.

Serie 700 MICROLITER™

Rango de volumen

• 5 µL.
• 10 µL.
• 25 µL.
• 50 µL.
• 100 µL.
• 250 µL.
• 500 µL.

Características

• Uso con líquidos.
• Versiones N, RN y LT.
• Tolerancias muy ajustadas entre émbolo y cilindro.
• Componentes no intercambiables entre unidades.

Agujas estándar

• Longitud: 51 mm.
• Calibres:
  • 26s.
  • 22s.

Serie 600 MICROLITER™

Volúmenes

• 2,5 µL.
• 5 µL.

Características

• Agujas removibles.
• Émbolos reforzados.
• Uso exclusivo para líquidos.

Serie 800 MICROLITER™

Volúmenes

• 5 µL a 250 µL.

Características

• Aguja fija o removible.
• Émbolos reforzados.
• Conjuntos cilindro-émbolo reemplazables.
• Tope de seguridad contra expulsión del émbolo.

Parámetros operativos

• Temperatura máxima:
  • Aguja cementada: 50 °C.
  • Aguja removible: 115 °C.
• Presión máxima de ensayo: 6 bar.

Serie 900 MICROLITER™

Volúmenes

• 5 µL.
• 10 µL.

Características

• Aguja fija o removible.
• Uso para líquidos.
• Émbolos reforzados.

Serie 7000 MODIFIED MICROLITER™

Volúmenes

• 0,5 µL.
• 1 µL.
• 2 µL.
• 5 µL.

Características

• Desplazamiento positivo.
• La muestra permanece contenida en la aguja.
• Sin volumen muerto.
• Componentes reemplazables.
• Agujas tipo KH.

Longitudes de aguja

• 70 mm.
• 100 mm.

Diámetros externos disponibles

• 0,23 mm.
• 0,47 mm.
• 0,50 mm.
• 0,56 mm.
• 0,63 mm.
• 0,70 mm.

Serie 1700 GASTIGHT™

Volúmenes

• 10 µL.
• 25 µL.
• 50 µL.
• 100 µL.
• 250 µL.
• 500 µL.

Características

• Uso con gases y líquidos.
• Émbolo con punta PTFE mecanizada.
• Émbolos reemplazables.

Agujas estándar

• Longitud: 51 mm.
• Calibres:
  • 26s.
  • 22s.

Serie 1000 GASTIGHT™

Volúmenes

• 1 mL.
• 2,5 mL.
• 5 mL.
• 10 mL.
• 25 mL.
• 50 mL.
• 100 mL.

Características

• Uso con gases y líquidos.
• Émbolos con punta PTFE.
• Versiones:
  • LTN.
  • RN.
  • TLL.

Jeringas para HPLC

Disponibles para:

• Rheodyne.
• Valco.
• Waters U6K.
• Agilent LC.
• Shimadzu LC.
• Perkin-Elmer.
• Varian.
• Dionex.
• Hitachi.
• ThermoFinnigan.
• CTC PAL.

Características principales

• Punta roma (Style 3).
• Compatibilidad con válvulas de inyección manual.
• Volúmenes desde 2,5 µL hasta 10 mL.

Jeringas para autosamplers GC

Compatibles con:

• Agilent.
• Varian-Chrompack.
• Shimadzu.
• ThermoFinnigan.
• Perkin-Elmer.
• CTC PAL.

Configuraciones de aguja

23s

• Alta resistencia mecánica.
• Inyección split/splitless.
• Columnas empaquetadas.

26s

• Adecuada para inyección on-column.
• Aplicaciones universales.

23s-26s

• Aguja doble calibre.
• Combina resistencia y versatilidad.

Volúmenes disponibles

• 0,5 µL.
• 1 µL.
• 2 µL.
• 5 µL.
• 10 µL.
• 25 µL.
• 50 µL.
• 100 µL.
• 250 µL.
• 500 µL.

Agujas removibles

Material

• Acero inoxidable 304.

Longitud estándar

• 51 mm.

Calibres disponibles

• 26s.
• 22s.

Estilos disponibles

• Style 2.
• Style 3.
• Style 5.
• AS.
• Versiones especiales bajo pedido.

Agujas PEEK y Kel-F

Características

• Utilizadas cuando se debe evitar el contacto con acero inoxidable.
• Compatibles con jeringas RN, LT y TLL.

Dimensiones

• Longitud: 51 mm.
• Diámetro exterior: 1,52 mm.
• Diámetro interior: 0,76 mm.

Agujas con cabezal metálico o Kel-F

Material de la aguja

• Acero inoxidable 304.

Longitud estándar

• 51 mm.

Calibres disponibles

• Desde Gauge 10 hasta Gauge 33.

Configuraciones

• Cabezal metálico (N).
• Cabezal Kel-F (KF).
• Tubos sin cabezal.
• Versiones personalizadas.

Índice dimensional de agujas

Rangos de calibre

• Gauge 34 a Gauge 10.

Diámetro interior

• Desde 0,06 mm (Gauge 34).
• Hasta 2,69 mm (Gauge 10).

Diámetro exterior

• Desde 0,16 mm (Gauge 34).
• Hasta 3,40 mm (Gauge 10).

Espesor de pared

• Entre 0,03 mm y 0,36 mm según calibre.

Volumen interno

• Desde 0,03 hasta 56,83 unidades volumétricas según el calibre de la aguja.
