Los detectores y purificadores son una línea de instrumentación orientada a la detección y purificación de gases para cromatografía gaseosa, incluyendo detectores de descarga pulsada (PDD), detectores de conductividad térmica (TCD) y sistemas de purificación de gases portadores.
Detectores de descarga pulsada (PDD)
Los detectores PDD utilizan una descarga pulsada de corriente continua en helio como fuente de ionización. Los compuestos eluídos desde la columna son ionizados por los fotones generados en la descarga, produciendo electrones que son medidos como señal analítica.
Características generales
- Fuente de ionización no radiactiva.
- Operación en modo captura de electrones (ECD) y fotoionización con helio (HID).
- Alta sensibilidad para compuestos orgánicos e inorgánicos.
- Respuesta lineal en un amplio rango de concentraciones.
- Detector no destructivo en modo fotoionización.
- Adecuado para análisis de trazas.
Modo captura de electrones (ECD)
Diseñado para la detección selectiva de compuestos con alta afinidad electrónica:
- Freones.
- Pesticidas clorados.
- Compuestos halogenados.
Capacidad de detección:
- Nivel de femtogramos (10⁻¹⁵ g).
- Nivel de picogramos (10⁻¹² g).
Modo fotoionización con helio (HID)
Características:
- Detector universal de alta sensibilidad.
- Límites de detección en niveles bajos de ppb.
- Respuesta positiva para gases permanentes.
- Puede utilizar gases dopantes como argón, criptón o xenón para aumentar la selectividad analítica.
- Aplicable al análisis de hidrocarburos alifáticos y aromáticos, aminas y diversos compuestos orgánicos.
Detector PDD Modelo D-2
Sistema universal de doble modo.
Características técnicas:
- Compatible con cromatógrafos de gases existentes.
- Incluye detector, controlador, electrómetro, fuente de alimentación y purificador de helio.
- Disponible en configuraciones optimizadas para análisis de trazas y columnas empaquetadas.
Detector MiniPDD D2-IM
Versión compacta optimizada para fotoionización con helio.
Características:
- Consumo de helio equivalente al 20 % del utilizado por modelos mayores.
- Sensibilidad aproximada de 100 ppb para gases permanentes.
- Menor tamaño y peso.
- Adecuado para equipos portátiles.
- Compatible con sistemas de control y módulos existentes.
Condiciones típicas de trabajo:
- Temperatura del detector: 150 °C.
- Gas portador: helio.
- Gas de descarga: helio.
Detectores PDD Modelos D-3 y D-4
Modelo D-3
- Diseñado para cromatógrafos Agilent 6890 y 7890.
- Instalación tipo plug-and-play.
- Utiliza la electrónica y alimentación del cromatógrafo anfitrión.
- Optimizado para análisis de trazas mediante fotoionización.
Modelo D-4
- Detector monomodo de fotoionización con helio.
- Compatible con equipos HP, Shimadzu, Thermo y Varian.
- Diseñado para fácil integración en diferentes plataformas cromatográficas.
- Optimizado para análisis de concentraciones muy bajas.
Aplicaciones cromatográficas
Los detectores fueron empleados en análisis de:
- Hidrocarburos ligeros.
- Aire y gases permanentes.
- Hidrocarburos clorados.
- Herbicidas en muestras de suelo.
- Hidrocarburos aromáticos policíclicos (PAH).
- Pesticidas con nitrógeno y fósforo.
- Destilación simulada de productos petroleros.
Las aplicaciones demuestran buena sensibilidad, estabilidad de señal y capacidad para análisis de compuestos presentes en niveles de traza.

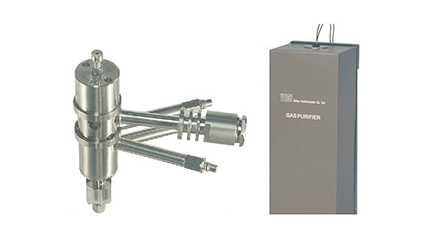

Purificadores de gases HP2 y NP2
Los sistemas HP2 y NP2 están destinados a la purificación de gases portadores utilizados en cromatografía.
Purificador de helio HP2
Compatible con:
- Helio.
- Neón.
- Argón.
- Criptón.
- Xenón.
- Radón.
Características:
- Certificación CE.
- Presión máxima de operación: 1000 psig.
- Impurezas residuales inferiores a 10 ppb.
Elimina:
- Agua.
- Hidrógeno.
- Oxígeno.
- Nitrógeno.
- Monóxido y dióxido de carbono.
- Metano.
- Amoníaco.
- Óxido nítrico.
- Hidrocarburos livianos.
- CF₄.
- CCl₄.
- SiH₄.
Purificador de nitrógeno NP2
Diseñado específicamente para nitrógeno.
Características:
- Certificación CE.
- Impurezas residuales inferiores a 10 ppb.
- Eliminación de contaminantes gaseosos equivalentes a los removidos por el modelo HP2.
Tecnología de purificación
Los purificadores utilizan una aleación getter no evaporativa activada térmicamente.
Características principales:
- Construcción soldada de alta seguridad.
- Sistema de calentamiento autorregulado.
- Temperatura de operación controlada automáticamente.
- Prevención del sobrecalentamiento.
- Adecuados para aplicaciones de alta sensibilidad analítica.
Purificadores miniatura HPM y NPM
Diseñados para instalarse aguas arriba del inyector del cromatógrafo.
Funciones:
- Eliminación de contaminantes incorporados por reguladores y controladores de flujo.
- Remoción de impurezas generadas por conexiones o sellos.
- Protección adicional de columnas y detectores.
- Mejora de la pureza del gas en el punto de uso.
Detector de conductividad térmica (TCD)
Detector de microvolumen equipado con dos filamentos de níquel-hierro.
Características técnicas:
- Funcionamiento independiente o diferencial.
- Celda optimizada para cromatografía capilar.
- Alta sensibilidad a bajos caudales.
- Caudal recomendado: 2 a 10 mL/min.
- Estabilidad térmica de ±0,02 °C.
- Baja generación de ruido.
- Control electrónico de temperatura y electrómetro integrados.
- Salidas analógicas para adquisición de datos y registro de señales.
El diseño está orientado a aplicaciones cromatográficas que requieren alta estabilidad de línea base y sensibilidad en sistemas de flujo reducido.
